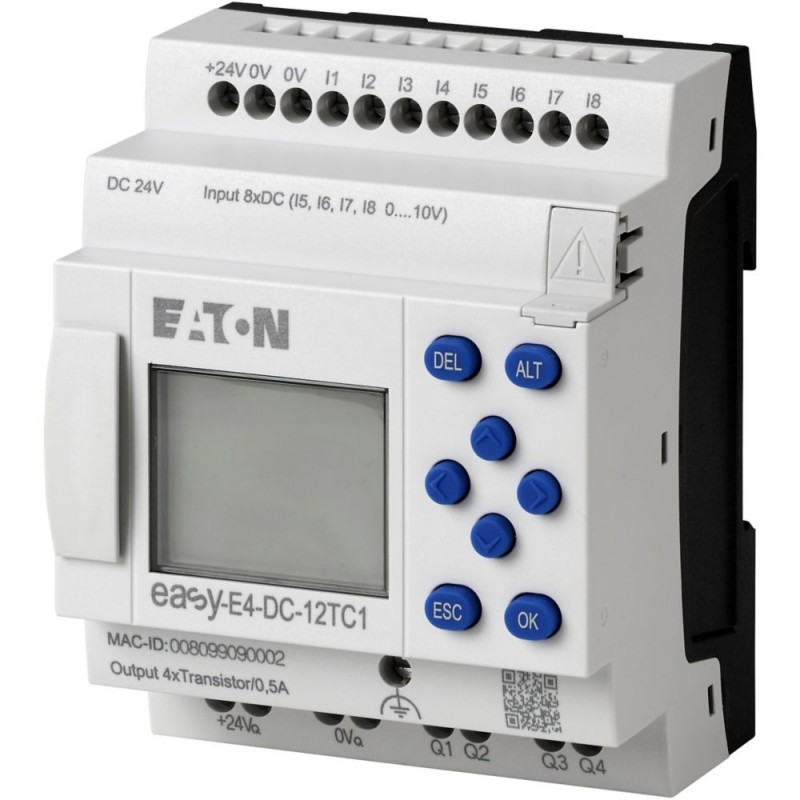

Normen und Bestimmungen
EN 61000-6-2
EN 61000-6-3
IEC 60068-2-6
IEC 60068-2-27
IEC 60068-2-30
IEC/EN 61131-2
EN 61010
EN 50178
ZulassungenApprobationen
cULus
ZulassungenSchiffszulassungen
DNV GL
Abmessungen (B x H x T)
71.5 x 90 x 58 mm
Montage
Hutschiene IEC/EN 60715, 35 mm oder Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)
Anschlussart
Schraubklemme
EthernetAnschlüsse
RJ45-Stecker, 8-polig
Schraubklemmeneindrähtig
0,2 - 4 mm2
Schraubklemmenfeindrähtig
0,2 - 2,5 mm2
Schraubklemmenein-/feindrähtig, mit Aderendhülse
0,2 - 2,5 mm2
Schraubklemmenein- oder mehrdrähtig
22 - 12 AWG
SchraubklemmenSchlitzschraubendreher
0.8 x 3.5 mm
SchraubklemmenAnzugsdrehmoment
0.5 - 0.7 Nm
SchraubklemmenAbisolierlänge
6.5 mm
Klimatische Umgebungsbedingungen
Betriebsumgebungstemperatur
-25 - +55, Kälte nach IEC 60068-2-1, Wärme nach IEC 60068-2-2 °C
Betauung
Betauung durch geeignete Maßnahmen verhindern
LCD-Anzeige (sicher lesbar)
0 - 55 °C
relative Luftfeuchte
nach IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Luftdruck (Betrieb)
795 - 1080 hPa
Mechanische Umgebungsbedingungen
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
Schwingungen
nach IEC 60068-2-6
konstante Amplitude 0.15 mm: 10 - 57
konstante Beschleunigung 2 g: 57 - 150 Hz
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms
18 Schocks
Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]
50 mm
freier Fall, verpackt (IEC/EN 60068-2-32)
0.3 m
Einbaulage
Vertikal oder horizontal
Elektromagnetische Verträglichkeit (EMV)
Überspannungskategorie/Verschmutzungsgrad
III/2
Elektrostatische Entladung (ESD)angewandte Norm
nach IEC/EN 61000-4-2
Elektrostatische Entladung (ESD)Luftentladung
8 kV
Elektrostatische Entladung (ESD)Kontaktentladung
6 kV
elektromagnetische Felder (RFI), nach IEC EN 61000-4-3
0.08 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
Funkentstörung
EN 61000-6-3 Klasse B
Burst Impulse
nach IEC/EN 61000-4-4
Versorgungsleitungen: 2
Signalleitungen: 2 kV
energiereiche Impulse (Surge)
nach IEC/EN 61000-4-5
0.5 kV (Versorgungsleitungen symmetrisch)
1 kV (Versorgungsleitungen unsymmetrisch)
Einströmung nach IEC/EN 61000-4-6
10 V
Bemessung der Luft- und Kriechstrecken
nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Isolationsfestigkeit
nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Pufferung der Echtzeituhr
① Pufferzeit (Stunden) bei voll aufgeladenem Superkondensator
② Betriebsdauer (Jahre)
Genauigkeit der Echtzeituhr
typ. ± 2 (± 0.2 h⁄Jahr) s/Tag
je nach Umgebungstemperatur sind Schwankungen bis zu ± 5 s/Tag (± 0.5 h⁄Jahr) möglich
Wiederholgenauigkeit der Zeitrelais
Genauigkeit der Zeitrelais (vom Wert)
± 0.02 %
AuflösungBereich „M:S”
1 s
AuflösungBereich „H:M”
1 min
Bemessungsbetriebsspannung [Ue]
24 DC (-15/+20%) V
Zulässiger Bereich [Ue]
20.4 - 28.8 V DC
Eingangsstrom
max. 80 mA bei Ue
Spannungseinbrüche
≤ 10 ms
Verlustleistung [P]
typ. 2 W
Verlustleistung bei 24 V DC
2 W
Eingänge als Analogeingänge nutzbar
4 (I5, I6, I7, I8)
Zustandsanzeige
LCD-Display
Potentialtrennung
zur Spannungsversorgung: nein
zur Speicherkarte: nein
zu Ethernet: ja
zwischen den Eingängen: nein
zu den Ausgängen: ja
zu den Erweiterungsgeräten: ja
Bemessungsbetriebsspannung [Ue]
24 V DC
Eingangsspannung
Zustand 0: ≦ 5 (I1 - I8)
Zustand 1: ≧ 15 (I1 - I8) V DC
Eingangsstrom bei Zustand 1
3,3 (I1 - I4)
1,8 (I5 - I8) mA
Verzögerungszeit
20 (0 -> 1/1 -> 0, Entprellung EIN)
typ. 0.015 (0 -> 1/1 -> 0, Entprellung AUS) ms
Leitungslänge
100 (ungeschirmt) m
FrequenzzählerAnzahl
4 (I1, I2, I3, I4)
FrequenzzählerZählfrequenz
≦ 5 kHz
FrequenzzählerImpulsform
Rechteck
FrequenzzählerPuls-Pausenverhältnis
1:1
FrequenzzählerLeitungslänge
≦ 20 (geschirmt) m
InkrementalwertzählerAnzahl Zähleingänge
2 (I1 + I2, I3 + I4)
InkrementalwertzählerWertebereich
-2147483648 bis +2147483647
InkrementalwertzählerZählfrequenz
≦ 5 kHz
InkrementalwertzählerImpulsform
Rechteck
InkrementalwertzählerSignalversatz
90°
InkrementalwertzählerPuls-Pausenverhältnis
1:1
InkrementalwertzählerLeitungslänge
≦ 20 (geschirmt) m
Schnelle ZähleingängeAnzahl
4 (I1, I2, I3, I4)
Schnelle ZähleingängeWertebereich
-2147483648 bis +2147483647
Schnelle ZähleingängeZählfrequenz
≦ 10 kHz
Schnelle ZähleingängeImpulsform
Rechteck
Schnelle ZähleingängePuls-Pausenverhältnis
1:1
Schnelle ZähleingängeLeitungslänge
≦ 20 (geschirmt) m
Potentialtrennung
zur Spannungsversorgung: nein
zur Speicherkarte: nein
zu Ethernet: ja
zwischen den Eingängen: nein
zu den Ausgängen: ja
zu den Erweiterungsgeräten: ja
Auflösung
12 Bit (Wert 0 - 4095)
Genauigkeit vom IST-Wertzwei Geräte der Serie
± 3 , ± 0.12 V %
Genauigkeit vom IST-Wertinnerhalb eines Gerätes
± 2, ± 0.12 V %
Konvertierungszeit analog/digital
jeder CPU-Zyklus ms
Leitungslänge
≦ 30, geschirmt m
Bemessungsbetriebsspannung [Ue]
24 V DC
Zulässiger Bereich [Ue]
20.4 - 28.8 V DC
Versorgungsstrom
typ./max. 15 mA
Verpolungsschutz
ja (Achtung: Wird bei verpolter Versorgungsspannung eine Spannung an die Ausgänge gelegt, entsteht Kurzschluss)
Potentialtrennung
zur Spannungsversorgung: ja
zur Speicherkarte: ja
zu Ethernet: ja
zu den Eingängen: ja
zu den Bedientasten: ja
zwischen den Ausgängen: nein
zu den Erweiterungsgeräten: ja
Bemessungsbetriebsstrom bei Zustand „1” DC pro Kanal [Ie]
max. 0.5 A
Reststrom bei Zustand „0” pro Kanal
< 0.005 mA
Max. Ausgangsspannung
1 (bei Zustand 0 pro Kanal)
U = Ue- 1 V (Zustand 1 bei Ie= 0.5 A) V
Kurzschlussschutz
ja, elektronisch (Q1 - Q4)
Kurzschlussauslösestrom für Ra≦ 10 mΩ
0.7 ≦ Ie≦ 1.7 pro Ausgang
abhängig von der Anzahl der aktiven Kanäle und deren Belastung A
gesamter Kurzschlussstrom
6.8 A
max. Schaltfrequenz bei konstanter ohmscher Belastung
abhängig von der Zykluszeit des Basisgeräts und bei Erweiterungsgeräten auch von deren Übertragungszeit Schaltspiele/h
Parallelschaltbarkeit der Ausgängebei ohmscher Belastung, induktiver Belastung mit externer Schutzbeschaltung, Kombination innerhalb einer Gruppe
Gruppe 1: Q1 bis Q4
Parallelschaltbarkeit der AusgängeAnzahl der Ausgänge [max.]
4
Parallelschaltbarkeit der Ausgängemax. Gesamtstrom
2 A
Zustandsanzeige der Ausgänge
LCD-Display
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HGleichzeitigkeitsfaktor
0.25 g
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 15 ms, R = 48 Ω, L = 0.24 HGleichzeitigkeitsfaktor
0.25 g
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 15 ms, R = 48 Ω, L = 0.24 HEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1mit äußerer SchutzbeschaltungGleichzeitigkeitsfaktor
1 g
Induktive Belastung nach EN 60947-5-1mit äußerer SchutzbeschaltungEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1mit äußerer Schutzbeschaltungmax. Schaltfrequenz, max. Einschaltdauer
In Abhängigkeit von der Schutzbeschaltung Schaltspiele
Datenübertragungsrate
10/100 MBit/s
Anschlüsse
RJ45-Stecker, 8-polig
