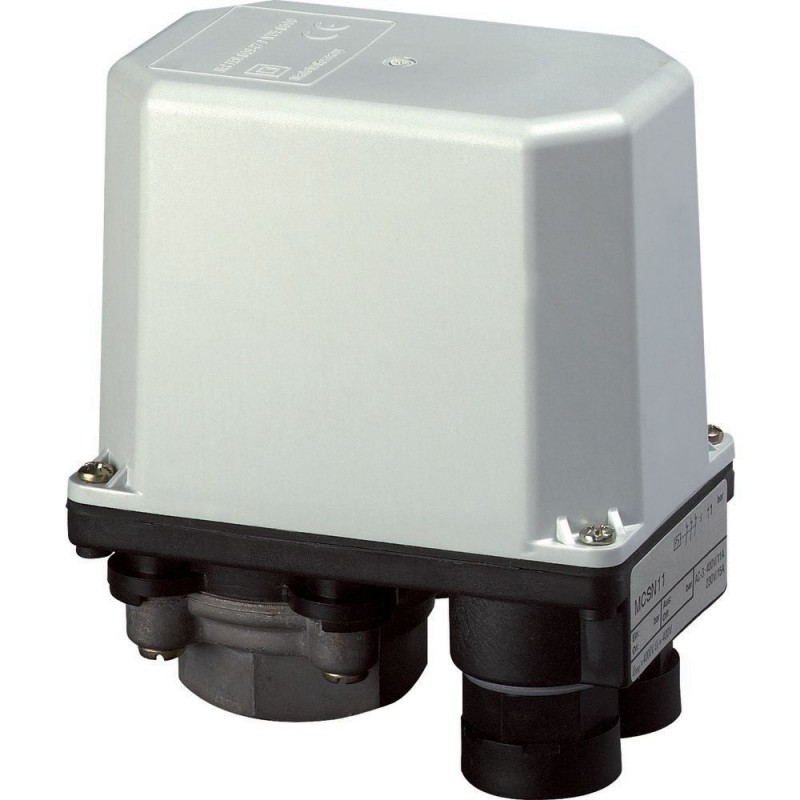

MCSN4 057679 EATON ELECTRIC Druckwächter, 3-polig, 7 bar Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCSN4 057679 EATON ELECTRIC Druckwächter, 3-polig, 7 bar

MCSN4

057679

Y7-57679

EATON-MOELLER

Druckwächter, 3-polig, 7 bar

Leistungsdruckschalter 3 Kontakte 7 bar

Mehr Infos


Niederspannungsschaltgeräte > Druckschalter

Positionsschalter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $115.15
Stückpreis: $115.15

Menge Preis
1+$115.15
2+$99.02
3+$95.61
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Druckwächter, 3-polig, 7 bar
IEC EN 60947-5-1, IP65, Drucküberwachung von flüssigen und gasförmigen Medien, z. B. Druckluft, zum Schalten von Lasten, Aus- und Einschaltdruck getrennt einstellbar

Lieferprogramm

Verwendungshinweis
Dieses Produkt entspricht der Niederspannungs-Richtinie 2014/35/EG und der EMV-Richtlinie 2014/30/EG und erfüllt die Anforderungen der EN 60947-5-1.Dieses Produkt erfüllt nicht die Norm-Anforderungen der Schienen- und Bahnindustrie und muss daher vom Anwender separat für die spezielle Applikation geprüft werden.
Sortiment
Druckwächter mit Hauptkontakten
Schutzart
IP65
Anzahl der Pole
3-polig
Aus- und Einschaltdruck:
Getrenntstufenlos einstellbar.
Alle innerhalb der gerasterten Diagrammfläche liegenden Schnittpunkte können eingestellt werden.

min. Schaltdifferenz: 0,6 bar

Beispiel:

Ausschaltdruck 3,3 bar

Einschaltdruck 2,2 bar

variable Schaltdifferenz
max. Betriebsdruck
7 bar
Hinweise

Ausstattung:

  • stets mit Klemmenabdeckung
  • 1 isolierte Schutzleiterklemme
  • 1 isolierte Klemme N
  • 2 ausbrechbare Leitungseinführungen für M20, ohne Verschraubung
  • IP65 in Verbindung mit Kabelverschraubung V-M20
  • Druckrohrflansch R ½”
  • auf Wunsch: Druckrohrflansch R ¼”
  • Neopren-Membran

R ¼” entspricht G ¼

R ½” entspricht G ½ nach ISO 228-1

Zum Einsatz als Motorschalter nach IEC/EN 60947-4-1 für:

Drehstrom AC-3

Einphasenstrom

Gleichstrom DC-3

Zum Einsatz als Steuerschalter:

Werkseitige Einstellung von Ein-und Ausschaltdruck erfolgt über Typenzusatz ￫ 203948

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947-4-1
Prüfdruck
32 bar
Berstdruck
90 bar
Betätigungsfrequenz [Schaltspiele/h]
≦ 1500
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur
-25 - 70
Schutzart
IP65
Einbaulage
Vertikal
90° in allen Richtungen
Schockfestigkeit nach IEC 60068-2-27 [Halbsinusstoß 20 ms]
> 10 g
Schwingfestigkeit nach IEC 60068-2-6 [1 mm Amplitude]
36 Hz
Lebensdauer [Schaltspiele ]
0.5 x 106
Anschlussquerschnitteeindrähtig
1 x (0,75 - 2,5)
2 x (0,75 - 1,5) mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse nach DIN 46228
1 x (0,5 - 1,5)
2 x (0,5 - 1,5) mm2
Anschlussklemmen
Flachklemme mit Klemmscheibe
Anschlussschraube
M4
Anzugsmoment Anschlussschraube
1.2 Nm
Strombahnen/Schaltvermögen
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V AC
Bemessungsisolationsspannung [Ui]
400 V
Überspannungskategorie/Verschmutzungsgrad
III/3
max. Kurzschlussschutzeinrichtungschmelzsicherungslos
PKZM0-20 Typ
max. KurzschlussschutzeinrichtungSchmelzsicherung [gG/gL]
20 A
Zuordnungsart
1
Bemessungskurzschlussstrom [Iq(= Strom r)]
1 kA
AC-3Bemessungsbetriebsstrom230 V
15 A
AC-3Bemessungsbetriebsstrom400 V
11.5 A
AC-3Bemessungsbetriebsleistung P230 V
4 kW
AC-3Bemessungsbetriebsleistung P400 V
5.5 kW
DC-3Bemessungsbetriebsstrom24 V
16 A
DC-3Bemessungsbetriebsstrom110 V
12.5 A
DC-3Bemessungsbetriebsstrom250 V
2 A
Bemessungsfrequenz [f]
50 Hz
Impedanz pro Pol
1.68 mΩ

Daten für Bauartnachweis nach IEC/EN 61439

Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Druckschalter (EC000243)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Überwachungsgerät (Niederspannungs-Schalttechnik) / Druckschalter (ecl@ss13-27-37-18-14 [AKF108019])
Geeignet als Wächter
ja
Geeignet als 2 Punktregler
ja
Geeignet als Begrenzer
nein
Max. Arbeitsdruck
7000 hPa
Einschaltdruck
0 - 3.8 bar
Anfangseinstellung
0 - 0 hPa
Ausschaltdruck
0 - 4.5 bar
Endeinstellung
0 - 0 hPa
Druck-Schaltdifferenz
0 bar
Max. Prüfdruck
32 bar
Berstdruck
90 bar
Mediumtemperatur
25 - 80 °C
Anschluss
Innengewinde zylindrisch (BSPP)
Gewindemaß
1/2 Zoll
Bemessungsbetriebsspannung Ue bei AC 50 Hz
0 - 400 V
Bemessungsbetriebsspannung Ue bei AC 60 Hz
0 - 400 V
Bemessungsbetriebsspannung Ue bei DC
0 - 250 V
Anfangswert Messbereich Druck
0 Pa
Endwert Messbereich Druck
0 Pa
Bemessungsbetriebsleistung bei AC-3, 400 V
5.5 kW
Schaltvermögen bei AC-3, 240 V
0 kA
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
0 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
11.5 A
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Wechsler
0
Ausführung des elektrischen Anschlusses
Schraubanschluss
Anzahl der Öffner als Hauptkontakte
3
Anzahl der Schließer als Hauptkontakte
0
Einstellbarer Strombereich
0 - 0 A
Mit Handbetätigung
nein
Mit manuellem Ein-/Ausschalter
nein
Elektronische Ausführung
nein
Mit Display
nein
Explosionsgeschützt
nein
Schutzart (IP)
IP65
Schutzart (NEMA)
sonstige
Höhe
111 mm
Breite
60 mm
Durchmesser
0 mm
Tiefe
96 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
MCSN4 Y7-57679 057679 DE_057679.pdf 117 Kbytes MCSN4 Y7-57679 057679 DE_057679.pdf
