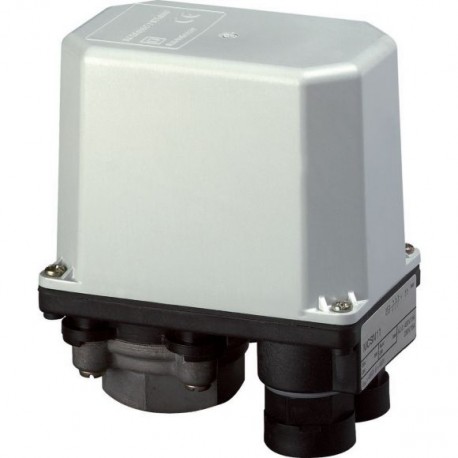

MCSN4 057679 Y7-57679 EATON ELECTRIC Manostat, 3p, 7bar
MCSN4
057679
Y7-57679
EATON-MOELLER
Manostat, 3p, 7bar
Pressostat de puissance 3 contacts 7 bar
Eaton Moeller® series MCS Pressure switch, 3p, 7bar
CEI EN 60947-5-1, IP65_x, surveillance de la pression des fluides liquides et gazeux, par exemple l’air comprimé, pour la commutation des charges, pression d’ouverture et de rupture : réglable séparément
Appareillage industriel basse tension > Pressostat
Interrupteurs de position
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
Product Name
Eaton Moeller® series MCS Pressure switch
Catalog Number
057679
Model Code
MCSN4
EAN
4015080576792
Product Length/Depth
96 mm
Product Height
111 mm
Product Width
60 mm
Product Weight
0.467 kg
Certifications
CSA Class No.: 3211-06
IEC/EN 60947-4-1
CSA File No.: 012528
CSA
CSA-CC22.2 No. 14
IEC/EN 60947-4-1
CSA File No.: 012528
CSA
CSA-CC22.2 No. 14
Catalog Notes
Features & Functions
Electric connection type
Screw connection
Features
Variable switching differential
Number of poles
Three-pole
General
Actuator diameter
0 mm
Bursting pressure
90 bar
Connection
Inner thread gas cylindrical (BSPP)
Connection type
Flat terminal with clamping washer
Coordination type
1
Degree of protection
IP65
NEMA Other
NEMA Other
Lifespan, electrical
500,000 Operations
Operating frequency
1500 Operations/h
Operating pressure - max
7000 hPa
Overvoltage category
III
Pollution degree
3
Product category
Pressure switches
Rated impulse withstand voltage (Uimp)
4000 V AC
Suitable as
2-point controller
Guard
Guard
Test pressure
32 bar
Ambient conditions, mechanical
Mounting position
Vertical and 90° in all directions
Shock resistance
10 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 20 ms
Vibration resistance
36 Hz, Amplitude 1 mm, (IEC/EN 60068-2-6)
Climatic environmental conditions
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Damp heat, constant, to IEC 60068-2-78
Environmental conditions
Compliant to 2014/35/EC, 2014/30/EC and EN 60947-5-1. Accordingly, the user must review it separately for the specific application at hand.
Terminal capacities
Terminal capacity (flexible with ferrule)
2 x (0.5 - 1.5) mm²
1 x (0.5 - 1.5) mm², ferrules to DIN 46228
1 x (0.5 - 1.5) mm², ferrules to DIN 46228
Terminal capacity (solid)
2 x (0.75 - 1.5) mm²
1 x (0.75 - 2.5) mm²
1 x (0.75 - 2.5) mm²
Screw size
M4, Terminal screw
Tightening torque
1.2 Nm, Screw terminals
Electrical rating
Rated frequency - max
50 Hz
Rated insulation voltage (Ui)
400 V
Rated operational current (Ie)
15 A at AC-3, 230 V
16 A at DC-3, 24 V
12.5 A at DC-3, 110 V
11.5 A at AC-3, 400 V
2 A at DC-3, 250 V
16 A at DC-3, 24 V
12.5 A at DC-3, 110 V
11.5 A at AC-3, 400 V
2 A at DC-3, 250 V
Rated operational current (Ie) at AC-1, 380 V, 400 V, 415 V
0 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
11.5 A
Rated operational power at AC-3, 220/230 V, 50 Hz
4 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
5.5 kW
Rated operational voltage (Ue) at AC - min
0 V
Rated operational voltage (Ue) at AC - max
400 V
Rated operational voltage (Ue) at DC - min
0 V
Rated operational voltage (Ue) at DC - max
250 V
Short-circuit rating
Rated conditional short-circuit current (Iq)
1 kA
Short-circuit protection
PKZM0-20, Fuseless
Short-circuit protection rating
Max. 20 A gG/gL, Fuse, Contacts
Contacts
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
| Caractéristique | Valeur |
|---|---|
| Adapté en tant que gardien (EF007239) | Oui |
| Adapté en tant que régulateur à 2 points (EF007226) | Oui |
| Adapté en tant que limiteur (EF007228) | Non |
| Pression de travail max. (EF020449) | 7000 hPa |
| Pression d'enclenchement (EF007124) | 0 bar |
| Réglage initial (EF001410) | 0 hPa |
| Pression de commutation (EF007008) | 0 bar |
| Réglage final (EF001411) | 0 hPa |
| Différentiel de pression (EF008261) | 0 bar |
| Pression d'essai max. (EF007365) | 32 bar |
| Pression d'éclatement (EF007080) | 90 bar |
| Température moyenne (EF007369) | 25 °C |
| Raccordement (EF000443) | Filetage femelle gaz cylindrique (BSPP) |
| Dimension du filetage (EF022694) | 1/2 pouce |
| Tension de fonctionnement nominale Ue à CA 50 Hz (EF007029) | 0 V |
| Tension de fonctionnement nominale Ue à CA 60 Hz (EF007030) | 0 V |
| Tension de fonctionnement nominale Ue en CC (EF007031) | 0 V |
| Plage de mesure de valeurs initiales, pression (EF006812) | 0 Pa |
| Plage de mesure de valeurs finales, pression (EF007134) | 0 Pa |
| Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) | 5.5 kW |
| Pouvoir de coupure, CA-3, 240 V (EF001409) | 0 kA |
| Courant de fonctionnement nominal CA-1, 400 V (EF001393) | 0 A |
| Courant de fonctionnement nominal CA-3, 400 V (EF001392) | 11.5 A |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Nombre de contacts ouverture en tant que contacts principaux (EF001375) | 3 |
| Nombre de contacts à fermeture en tant que contacts principaux (EF001374) | 0 |
| Plage de courant ajustable (EF008211) | 0 A |
| Avec manœuvre manuelle (EF007378) | Non |
| Avec contacteur/disjoncteur manuel (EF001408) | Non |
| Finition électronique (EF007132) | Non |
| Avec affichage (EF000458) | Non |
| Antidéflagration (EF004663) | Non |
| Classe de protection (IP) (EF005474) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
| Hauteur (EF000040) | 111 mm |
| Largeur (EF000008) | 60 mm |
| Diamètre (EF000551) | 0 mm |
| Profondeur (EF000049) | 96 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| MCSN4 Y7-57679 057679 FR_043441.pdf | 3 Mbytes |
|
