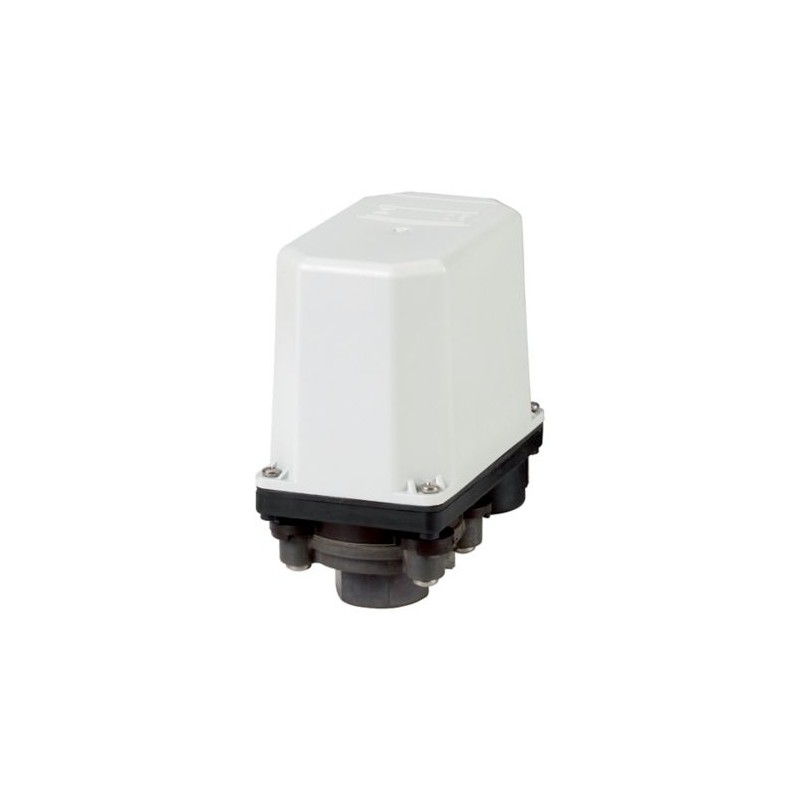

MCS11 088527 EATON MOELLER Druckwächter, 1 W, 15 bar Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCS11 088527 EATON MOELLER Druckwächter, 1 W, 15 bar

MCS11

088527

EATON - MOELLER

Verfügbar

Schiff am heute

Druckwächter, 1 W, 15 bar

Mehr Infos


Druckschalter

MCS pressure switches - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

Menge Preis
1+$79.03
4+$71.46
8+$68.98
11+$68.05
15+$67.36
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Druckwächter mit Hilfskontakten
Schutzart
  IP65
Kontakte
  1 Wechsler
Aus- und Einschaltdruck:
Getrennt stufenlos einstellbar.
Alle innerhalb der gerasterten Diagrammfläche liegenden Schnittpunkte können eingestellt werden.






min. Schaltdifferenz: 0,3 bar

Beispiel:

Ausschaltdruck 8,5 bar

Einschaltdruck 4,5 bar


  variable Schaltdifferenz
max. Betriebsdruck
 bar15
Hinweise

Ausstattung:

  • Druckrohrflansch R ¼”
  • auf Wunsch Druckrohrflansch R ½”
  • IP65 in Verbindung mit Kabelverschraubung V-M20
  • 1 isolierte Schutzklemme
  • 2 ausbrechbare Leitungseinführungen für M20
  • Neopren-Membran, beständig gegen Altern, Luft, Maschinenöl, Wasser min. -25 °C, max +80 °C

Werkseitige Einstellung von Ein- und Ausschaltdruck erfolgt über Typenzusatz: →#203948

R ¼” entspricht G ¼

R ½” entspricht G ½ nach ISO 228-1

Hilfsschalter nach IEC/EN 60947-1

Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 60947-5-1
Prüfdruck
 bar32
Berstdruck
 bar90
Betätigungsfrequenz
Schaltspiele/h  1500
Klimafestigkeit
  Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur
  -25 - 70
Schutzart
  IP65
Einbaulage
  beliebig
Schockfestigkeit nach IEC 60068-2-27
Halbsinusstoß 20 msg> 10
Schwingfestigkeit nach IEC 60068-2-6
1 mm AmplitudeHz36
Lebensdauer
Schaltspiele x 1061
Anschlussquerschnitte
 mm²
eindrähtig
 mm21 x (0,75 - 2,5)
2 x (0,75 - 1,5)
feindrähtig mit Aderendhülse nach DIN 46228
 mm21 x (0,5 - 1,5)
Anschlussklemmen
  Buchsenklemme
Anschlussschraube
  M3
Anzugsmoment Anschlussschraube
 Nm0.5
Strombahnen/Schaltvermögen
Bemessungsstoßspannungsfestigkeit
UimpV AC4000
Bemessungsisolationsspannung
UiV 400
Überspannungskategorie/Verschmutzungsgrad
  III/3
max. Kurzschlussschutzeinrichtung

schmelzsicherungslos
 TypPKZM0-6,3
Schmelzsicherung
gG/gLA10
AC-15

Bemessungsbetriebsstrom

230 V
 A2
DC-13

Bemessungsbetriebsstrom

24 V
 A2
110 V
 A0.25
Bemessungsfrequenz
fHz50
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C70
Technische Daten nach ETIM 6.0
Geeignet als Wächter
  ja
Geeignet als 2 Punktregler
  ja
Geeignet als Begrenzer
  nein
Max. Betriebsdruck
 hPa15000
Einschaltdruck
 bar0 - 10.4
Anfangseinstellung
 hPa0 - 0
Ausschaltdruck
 bar0 - 11
Endeinstellung
 hPa0 - 0
Druck-Schaltdifferenz
 bar0
Max. Prüfdruck
 bar32
Berstdruck
 bar90
Mediumtemperatur
 °C-25 - 80
Ausführung des Druckanschlusses
  R 1/4 Zoll
Bemessungsbetriebsspannung Ue bei AC 50 Hz
 V0 - 230
Bemessungsbetriebsspannung Ue bei AC 60 Hz
 V0 - 230
Bemessungsbetriebsspannung Ue bei DC
 V0 - 110
Anfangswert Messbereich Druck
 Pa0
Endwert Messbereich Druck
 Pa0
Bemessungsbetriebsleistung bei AC-3, 400 V
 kW0
Schaltvermögen bei AC-3, 240 V
 kA0
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
 A0
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
 A0
Anzahl der Hilfskontakte als Schließer
  0
Anzahl der Hilfskontakte als Öffner
  0
Anzahl der Hilfskontakte als Wechsler
  1
Ausführung des elektrischen Anschlusses
  Schraubanschluss
Anzahl der Öffner als Hauptkontakte
  0
Anzahl der Schließer als Hauptkontakte
  0
Einstellbarer Strombereich
 A0 - 0
Mit Handbetätigung
  nein
Mit manuellem Ein-/Ausschalter
  nein
Schutzart (IP)
  IP65
Elektronische Ausführung
  nein
Explosionsgeschützt
  nein
Approbationen
Produktnom  CSA-CC22.2 No. 14
CSA Datei Nr.  12528
CSA Klasse Nr.  3211-06
Nordamerika Zertifizierung  CSA certified
Abmessungen
Weitere Produktinformationen (Verlinkungen)
IL05212001Z (AWA1320-0132) Druckwächter


Datasheet - PDF

Titel: Sprache: Größe: Typ:
pdf-MCS11 Druckwächter, 1 W, 15 bar - EATON - MCS11 - 88527 German 319 Kbytes pdf-MCS11 Druckwächter, 1 W, 15 bar - EATON - MCS11 - 88527
