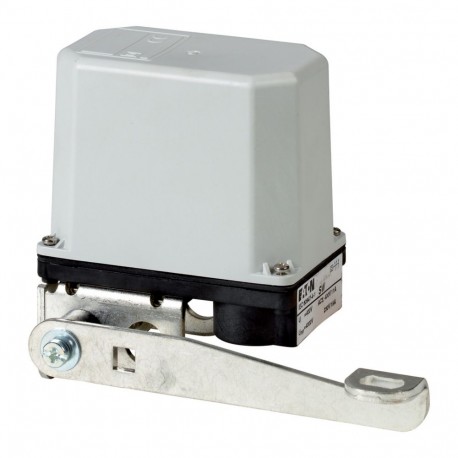

SW 088594 EATON MOELLER Schwimmerschalter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SW 088594 EATON MOELLER Schwimmerschalter

SW

088594

EATON - MOELLER

Verfügbar

Schiff am heute

Schwimmerschalter

Mehr Infos


Endlagenschalter Endschalter Begrenzungsschalter

Mechanical Safety position switches, LS - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

Menge Preis
1+$76.27
4+$68.82
8+$66.39
12+$65.25
16+$64.65
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Schwimmerschalter
Schutzart
  IP65

  Hebel umsetzbar für Umkehr der Kontaktwirkung
1 isolierte Schutzleiterklemme
1 isolierte Klemme N
Haube schlagfest, grau
2 ausbrechbare Leitungseinführungen für M20, ohne Verschraubung
IP65 in Verbindung mit Kabelverschraubung V‐M20
Konsole für Wandbefestigung
lageunabhängig montierbar
Hinweise

Zum Einsatz als Motorschalter für:



Drehstrom AC-3

Einphasenstrom









Gleichstrom

Zum Einsatz als Steuerschalter:








Material:

Schwimmer, Betätigungsstange und Stahlseilummantelung aus besonders widerstandsfähigem Kunststoff.



Beständig gegen:

  • Leitungs-, Fluss-, Meerwasser max. 100 °C
  • entionisiertes Wasser max. 100 °C
  • Sole max. 100 °C
  • Säure (10-prozentig) max. 40 °C
  • Laugen (10-prozentig) max. 40 °C


Schaltspiel:

minimales Schaltspiel am Hebelarm 24 mm


Technische Daten
Allgemeines
Normen und Bestimmungen
  IEC/EN 60947-4-1
Betätigungsfrequenz
Schaltspiele/h  1500
Umgebungstemperatur
  -25 - 70
Schutzart
  IP65
Einbaulage
  beliebig
Schockfestigkeit nach IEC 60068-2-27
Halbsinusstoß 20 msg> 10
Schwingfestigkeit nach IEC 60068-2-6
1 mm AmplitudeHz36
Lebensdauer
Schaltspiele x 1060.5
Anschlussquerschnitte
 mm²
eindrähtig
 mm21 x (0,75 - 2,5)
2 x (0,75 - 1,5)
feindrähtig mit Aderendhülse nach DIN 46228
 mm21 x (0,5 - 1,5)
2 x (0,5 - 1,5)
Anschlussklemmen
  Flachklemme mit Klemmscheibe
Anschlussschraube
  M4


Anzugsmoment Anschlussschraube
 Nm1.2
Strombahnen/Schaltvermögen
Bemessungsstoßspannungsfestigkeit
UimpV AC4000
Bemessungsisolationsspannung
UiV 400
Überspannungskategorie/Verschmutzungsgrad
  III/3
max. Kurzschlussschutzeinrichtung

schmelzsicherungslos
 TypPKZM0-20
Schmelzsicherung
gG/gLA20
Zuordnungsart
  1
Bemessungskurzschlussstrom
Iq (= Strom r)kA1
AC-3

Bemessungsbetriebsstrom

230 V
 A15
400 V
 A11.5
Bemessungsbetriebsleistung P

230 V
 kW4
400 V
 kW5.5
Bemessungsfrequenz
fHz50
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C70
Technische Daten nach ETIM 6.0
Art des elektrischen Zubehörs
  -
Art des mechanischen Zubehörs
  -
Abmessungen
Weitere Produktinformationen (Verlinkungen)
IL05212002Z (AWAAWA133-135) Schwimmerschalter


Datasheet - PDF

Titel: Sprache: Größe: Typ:
pdf-SW Schwimmerschalter - EATON - SW - 88594 German 291 Kbytes pdf-SW Schwimmerschalter - EATON - SW - 88594
