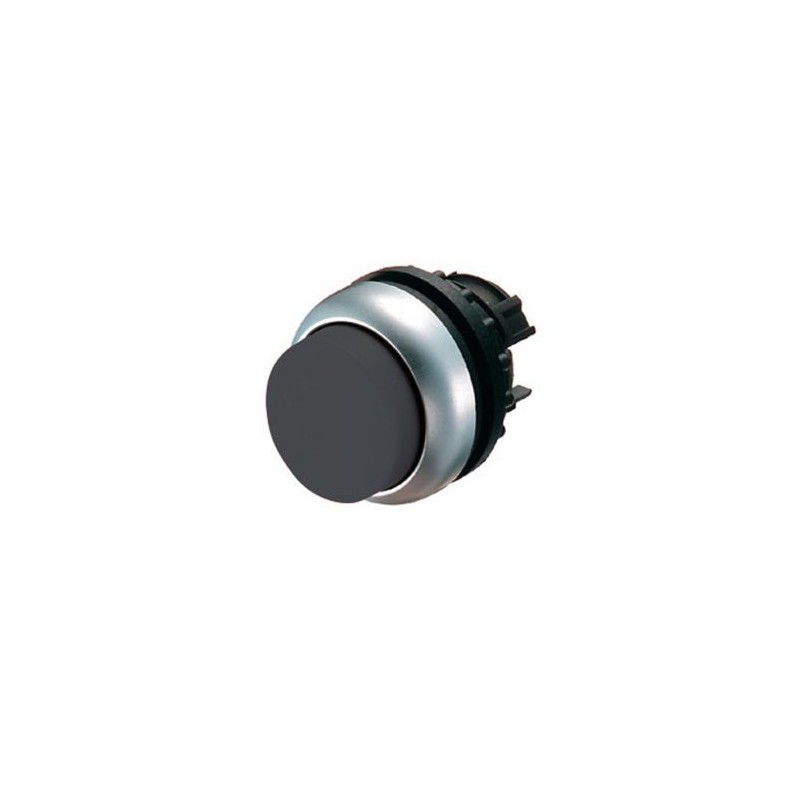

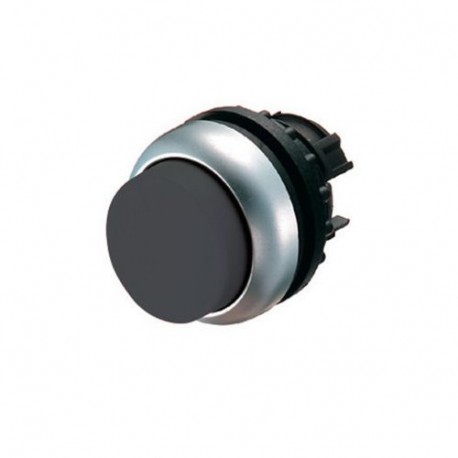

M22-DRH-S 216663 Y7-216663 EATON ELECTRIC Drucktaste, hoch, schwarz, rastend Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-DRH-S 216663 Y7-216663 EATON ELECTRIC Drucktaste, hoch, schwarz, rastend

M22-DRH-S

216663

Y7-216663

EATON-MOELLER

5

Drucktaste, hoch, schwarz, rastend

M22-DRH-S

Eaton Moeller® series M22 Drucktaste, RMQ-Titan, hoch, rastend, schwarz, unbeschriftet, Frontring Titan

Taster, Lieferprogramm: RMQ-Titan, Einzelgerät, Ausführung: Erweitert, gepflegt, Tastenplatte: schwarz, Tastenplatte blank, Schutzart: IP66, IP67, IP69K, Blende: Titan, Anschluss an SmartWire-DT: ja, mit SWD-RMQ-Anschlüssen, Frontmaße: 22 x 22, Anleitung: Halte-/Federrückstellfunktion am Gerät umschaltbar, Normen: IEC/EN 60947, VDE 0660

Mehr Infos


Niederspannungsschaltgeräte > Frontelement für Drucktaster

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $67.08
Stückpreis: $13.42
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Drucktaste
Katalognummer
216663
Produkt Länge/Tiefe
30 mm
Produkthöhe
35 mm
Produktbreite
30 mm
Produktgewicht
0.013 kg
Zertifikat(e)
CSA File No.: 012528
UL 508
CSA-C22.2 No. 14-05
IEC/EN 60947
VDE 0660
UL Category Control No.: NKCR
CE
CSA
IEC/EN 60947-5
UL
CSA Class No.: 3211-03
UL File No.: E29184
CSA-C22.2 No. 94-91
DNV
GL
LR
EAN
4015082166632
Modellcode
M22-DRH-S

Features & Functions

F-Ring.frb
Titan
Frontringmat.
Plastik
Farbe
Schwarz
Design
Erweitert
klassisch
Ausstattung:
Frontring
Funktionen
Rast-/Tastfunktion am Gerät veränderbar
Beschriftung
Leer

General

Schutzart
NEMA 3R
IP69K
NEMA 4X
NEMA 12
NEMA 13
IP66
IP67
Schutzart, Vorderseite
IP67/IP69K
NEMA 4X
Lebensdauer, mechanisch
1.000.000 Schaltvorgänge (AC-betätigt)
Öffnungsdurchmesser
22.5 mm
Betriebsfrequenz
1800 Schaltspiele/h
Produktkategorie
RMQ-Titan
Größe
Frontabmessung: 22 x 22 mm
Typ
Drucktastenbetätiger

Ambient conditions, mechanical

Einbaulage
beliebig
Schockfestigkeit
Mechanisch, nach IEC/EN 60068-2-27
30 g, Mechanisch, nach IEC/EN 60068-2-27, Sinusförmiger Stoß 11 ms

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Communication

Anbindung an SmartWire-DT
Mit SWD-RMQ-Anschaltungen
Ja

Actuator

Betätigungskraft
5 N
Farbe des Auslösers
Schwarz (Black)
Stellgliedfunktion
Rastend
Schaltfunktion verrastend

Contacts

Kraft für Zwangsöffnung - min
0 N

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 216663 Niederspannungsschaltgeräte (EC000221)
Merkmal Wert
Farbe des Knopfes (EF000190) schwarz
Anzahl der Befehlsstellen (EF001372) 1
Bauform der Linse (EF006253) rund
Lochdurchmesser (EF000079) 22.5 mm
Breite der Öffnung (EF004565) 0 mm
Höhe der Öffnung (EF004778) 0 mm
Bauform des Knopfes (EF001546) hoch
Geeignet für Beleuchtung (EF001142) Nein
Mit Schutzabdeckung (EF005500) Nein
Beschriftet (EF001537) Nein
Schaltfunktion verrastend (EF007447) Ja
Tastend (EF001407) Nein
Mit Frontring (EF006014) Ja
Werkstoff des Frontrings (EF005972) Kunststoff
Farbe Frontring (EF002429) Chrom
Schutzart (IP), frontseitig (EF003118) IP67/IP69K
Schutzart (NEMA), frontseitig (EF011961) 4X
