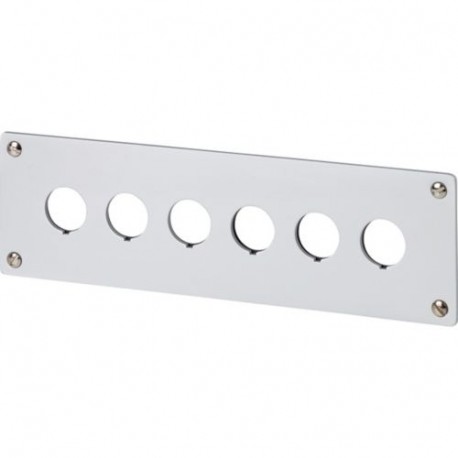

M22-E6 216547 Y7-216547 EATON ELECTRIC Einbautableau, 6 Einbaustellen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-E6 216547 Y7-216547 EATON ELECTRIC Einbautableau, 6 Einbaustellen

M22-E6

216547

Y7-216547

EATON-MOELLER

Einbautableau, 6 Einbaustellen

M22-E6-KARTON

Eaton Moeller® series M22 Flush mounting plate, 6 mounting locations

Unterputzplatte, Anzahl der Plätze: 6, Schutzart: IP40, Farbe grau, Farbe RAL Wert: RAL 7035, Anschluss an SmartWire-DT: nein, bei vertikaler Anordnung keine Beschriftungsschilder möglich, Schutzart nur in Verbindung mit passendem Gehäuse und fachgerechter Montage., Aluminium hell eloxiert, inkl. M22-XE...

Mehr Infos


Niederspannungsschaltgeräte > Einbauplatte für Befehlsgeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $39.35
Stückpreis: $39.35
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Moeller® series M22 Accessory Flush mounting plate
Catalog Number
216547
Product Length/Depth
3 mm
Product Height
72 mm
Product Width
237 mm
Product Weight
0.193 kg
Certifications
CE
UL
UL Category Control No.: NKCR
CSA
CSA-C22.2 No. 94-91
CSA Class No.: 3211-03
IEC/EN 60947-5
UL 508
CSA-C22.2 No. 14-05
UL File No.: E29184
CSA File No.: 012528
EAN
4015082165475
Model Code
M22-E6

Merkmale und Funktionen

Color
Gray
Material
Aluminum
Number of locations
6
RAL-number
7035

Allgemein

Degree of protection
Only in conjunction with a suitable enclosure and correct mounting
IP Other
NEMA 4X, 13
Opening diameter
22 mm
Type
Surface mounting enclosure
Used with
Modular pushbutton
Type
Surface mounting enclosure
Used with
Modular pushbutton

Klimatische Umweltbedingungen

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Kommunikation

Connection to SmartWire-DT
No

Ansprechpartner

Force for positive opening - min
0 N

Bauartnachweis

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216547 Niederspannungsschaltgeräte (EC000201)
Merkmal Wert
Breite (EF000008) 237 mm
Höhe (EF000040) 72 mm
Werkstoff (EF002169) Aluminium
Anzahl der Befehlsstellen (EF001372) 6
Durchmesser Öffnungen (EF000243) 22 mm
Farbe (EF000007) grau
Schutzart (IP) (EF005474) sonstige
Schutzart (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-E6 Y7-216547 216547 DE_216523.pdf 1 Mbytes M22-E6 Y7-216547 216547 DE_216523.pdf
