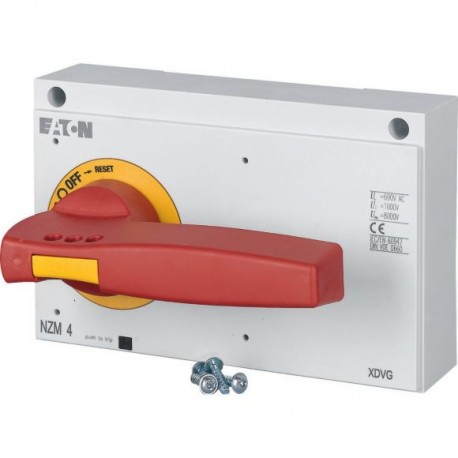

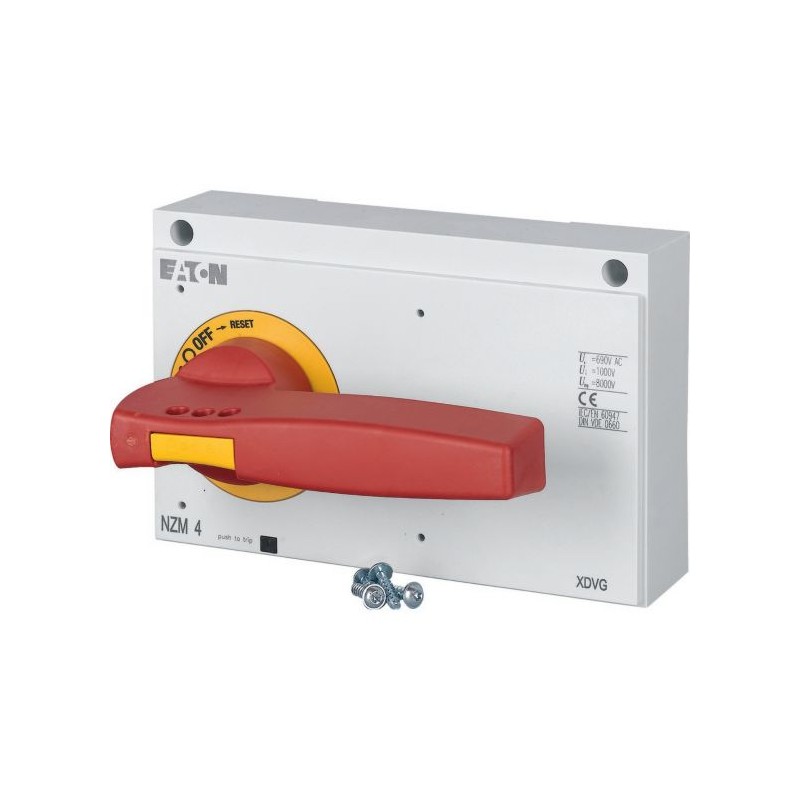

NZM4-XDVR 266610 Y7-266610 EATON ELECTRIC Drehgriff, rot-gelb, abschliessbar Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XDVR 266610 Y7-266610 EATON ELECTRIC Drehgriff, rot-gelb, abschliessbar

NZM4-XDVR

266610

Y7-266610

EATON-MOELLER

Drehgriff, rot-gelb, abschliessbar

NZM4-XDVR

Eaton Moeller series NZM– Kompaktleistungsschalter. Drehgriff, rot-gelb, abschließbar

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: komplett mit Drehantrieb, kombinierbar mit Isolierumrandung, MODAN Griffpositionserfassung durch Drahtauslösung nachrüstbar. Rot-Gelb für Notabschaltung. Abschließbar in der Position 0 am Schalter mit bis zu 3 Vorhängeschlössern. Verwendbar für: NZM4(-4), N(N/O)4(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $212.17
Stückpreis: $212.17
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement
Katalognummer
266610
Produkt Länge/Tiefe
150 mm
Produkthöhe
80 mm
Produktbreite
210 mm
Produktgewicht
1.29 kg
Einhaltung(en)
IEC
UL/CSA
RoHS conform
Zertifikat(e)
UL (File No. E140305)
UL (Category Control Number DIHS)
CSA-C22.2 No. 5-09
CSA certified
UL489
CSA (File No. 22086)
IEC60947
CE marking
UL listed
CSA (Class No. 1437-01)
EAN
4015082666101
Modellcode
NZM4-XDVR

Produktspezifikationen

Benutzt mit
NZM4(-4), N(S)4(-4)
Typ
Zubehör Drehgriff am Leistungsschalter
Besondere Merkmale
Komplett mit Drehantrieb Kann nicht mit Blendrahmen kombiniert werden Positionserkennung des MODAN-Griffs durch Drahtfreigabe kann nachgerüstet werden Ermöglicht das Betätigen des Schalters per Drehbewegung und stellt eine Abschließmöglichkeit bereit
Merkmale
Rot-Gelb für NOT-AUS
Abschließbar
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Rot
Ausstattung:
Vorhängeschloss
Verlängerungsachse
Rahmen
NZM4
Aktivierungstyp
Drehgriff
Geeignet für
Power circuit breaker
NOT-HALT
Lasttrennschalter
Verriegelungsvorrichtung
Abschließbar in der Position 0 am Schalter mit bis zu 3 Vorhängeschlössern
Schutzart/NEMA-Gehäusetyp
IP20
4X. 12

ETIM for 266610 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) rot
Geeignet für NOT-AUS (EF001433) Ja
Mit Achse (EF001434) Ja
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XDVR Y7-266610 266610 DE_165718.pdf 3 Mbytes NZM4-XDVR Y7-266610 266610 DE_165718.pdf
