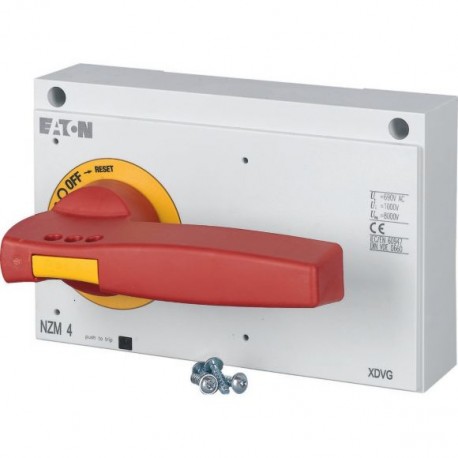

NZM4-XDVR 266610 Y7-266610 EATON ELECTRIC Maniglia rotativa, rossa-gialla, lucchettabile Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-XDVR 266610 Y7-266610 EATON ELECTRIC Maniglia rotativa, rossa-gialla, lucchettabile

NZM4-XDVR

266610

Y7-266610

EATON-MOELLER

Maniglia rotativa, rossa-gialla, lucchettabile

Leva rotante, rosso-giallo, lucchetto

Eaton Moeller series NZM - Molded Case Circuit Breaker. Rotary handle, red-yellow, lockable

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione per l'uso in tutto il mondo. I gruppi funzionali modulari rendono il montaggio flessibile e semplice. Nota: completo di azionamento rotativo, abbinabile a un telaio isolante, il rilevamento della posizione della maniglia MODAN tramite sblocco del cavo può essere adattato. Rosso-giallo per la disconnessione di emergenza. Può essere bloccato in posizione 0 dell'interruttore con un massimo di 3 lucchetti. Può essere utilizzato per: NZM4 (-4), N (N/A) 4 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $213.85
Prezzo unitario: $213.85
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM elemento di comando
Sigla catalogo
266610
EAN
4015082666101
Lunghezza/profondità del prodotto
150 mm
Altezza prodotto
80 mm
Larghezza prodotto
210 mm
Peso prodotto
1.29 kg
Conformità
IEC
UL/CSA
RoHS conform
Certificazione/i
UL (File No. E140305)
UL (Category Control Number DIHS)
CSA-C22.2 No. 5-09
CSA certified
UL489
CSA (File No. 22086)
IEC60947
CE marking
UL listed
CSA (Class No. 1437-01)
Codice modello
NZM4-XDVR

Specifiche del prodotto

Utilizzato con
NZM4(-4), N(S)4(-4)
Tipo
Maniglia rotativa sull'interruttore automatico
Caratteristiche speciali
Completa compresa comando rotativo Non combinabile con cornice MODAN Il rilevamento della posizione della maniglia tramite sblocco a filo può essere aggiornata retroattivamente Permette di azionare l'interruttore con un movimento di rotazione e fornisce un sistema di bloccaggio
Caratteristiche
Rosso/giallo per arresto di emergenza
Bloccabile
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Colore
Rosso
Dotato di:
Lucchetto
albero di prolunga
Carcassa
NZM4
Tipo di attivazione
Maniglia rotativa
Adatto per
Interruttore automatico di potenza
Arresto d'emergenza
Sezionatore
Impianto di blocco
bloccabile in posizione 0 sull'interruttore utilizzando fino a 3 lucchetti
Grado di protezione/tipo di involucro NEMA
IP20
4X. 12

ETIM for 266610 Apparecchi elettrici a bassa tensione (EC000229)
Caratteristica Valore
con blocco del riavvio (EF004054) No
con lucchetto a chiave (EF026057) No
bloccaggio con lucchetto (EF001163) Sì
colore (EF000007) rosso
adatto per arresto d'emergenza (EF001433) Sì
con asse (EF001434) Sì
adatto per disgiuntore (EF005863) Sì
adatto per sezionatore di carico (EF007252) Sì
indice di protezione (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XDVR Y7-266610 266610 DE_165718.pdf 3 Mbytes NZM4-XDVR Y7-266610 266610 DE_165718.pdf
