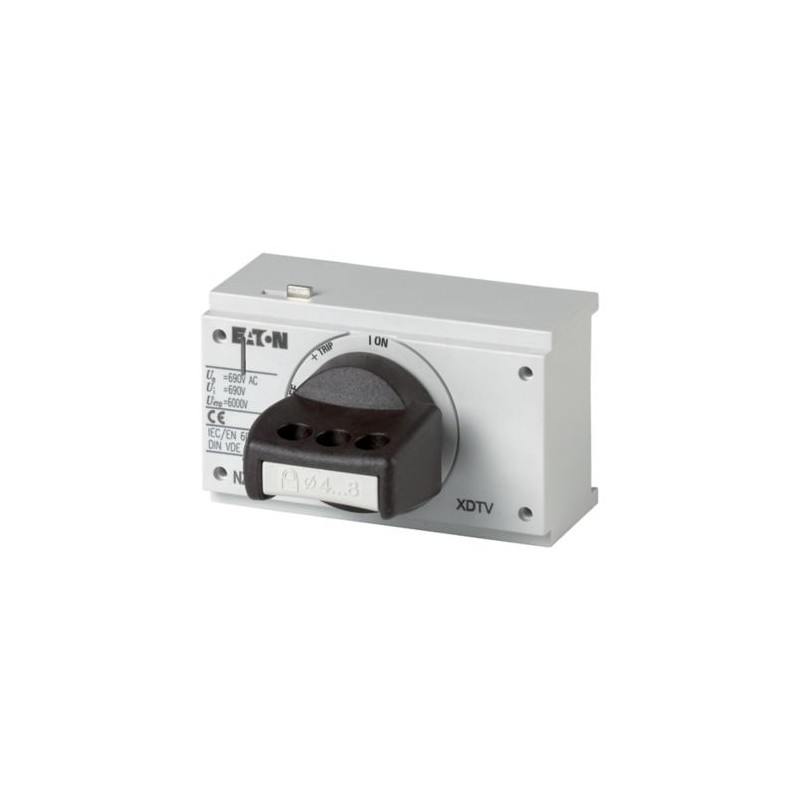

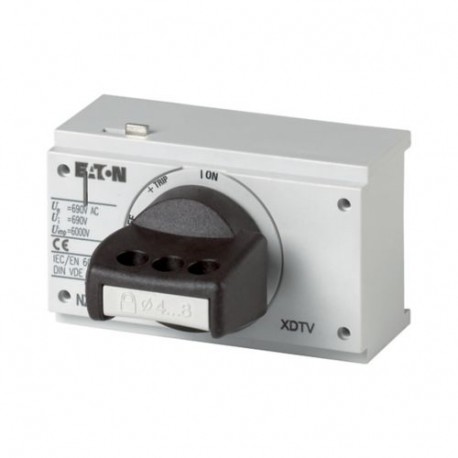

NZM2-XDTV 260133 Y7-260133 EATON ELECTRIC Drehgriff, abschliessbar am Griff, Baugrösse 2 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-XDTV 260133 Y7-260133 EATON ELECTRIC Drehgriff, abschliessbar am Griff, Baugrösse 2

NZM2-XDTV

260133

Y7-260133

EATON-MOELLER

Drehgriff, abschliessbar am Griff, Baugrösse 2

NZM2-XDTV

Eaton Moeller series NZM– Kompaktleistungsschalter. Drehgriff, abschließbar am Griff, Größe 2

Schütz mit Federzugklemmen für eine schnelle und zuverlässige Verdrahtung. Die gleichen Abmessungen für AC- und DC-betriebene Schütze ermöglichen den Einsatz des gleichen Zubehörs. Integrierte Schalldämpferschaltung. Lieferbares Zubehör: Hilfskontaktmodule steckbar und seitlich montierbar, schwarz/grau. Abschließbar in der 0-Stellung am Griff am Schalter mit bis zu 3 Vorhängeschlössern, auch in I-Stellung veränderbar. Auch mit Türverriegelung erhältlich, z.B. für die MCC-Serviceverteilung. Türverriegelung in ON-Stellung, kann von außen mit einem 1 mm Bolzen betätigt werden. Nicht besiegt in den gesperrten OFF- und ON-Positionen. Tür kann in AUS geöffnet werden, kann nur bei geschlossener Tür eingeschaltet werden. Verwendbar für: NZM2(-4), PN2(-4), N(N/O)2(-4)

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $126.96
Stückpreis: $126.96
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement
Katalognummer
260133
Produkt Länge/Tiefe
85 mm
Produkthöhe
100 mm
Produktbreite
105 mm
Produktgewicht
0.495 kg
Einhaltung(en)
IEC
UL/CSA
RoHS conform
Zertifikat(e)
CE marking
UL listed
CSA certified
CSA (File No. 22086)
UL (Category Control Number DIHS)
IEC60947
CSA (Class No. 1437-01)
UL489
UL (File No. E140305)
CSA-C22.2 No. 5-09
EAN
4015082601331
Modellcode
NZM2-XDTV

Produktspezifikationen

Typ
Zubehör Drehgriff an Schalter mit Türverriegelung
Besondere Merkmale
Komplett mit Drehantrieb und Blendrahmen Ermöglicht das Betätigen des Schalters per Drehbewegung und stellt eine Abschließmöglichkeit bereit
Merkmale
Abschließbar
Standard: Schwarz/Grau
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Vorhängeschloss
Rahmen
NZM2
Benutzt mit
NZM2(-4), PN2(-4), N(S)2(-4)
Aktivierungstyp
Drehgriff
Geeignet für
Power circuit breaker
Lasttrennschalter
Abdeckungs-/Türtyp
Tür zu öffnen in AUS
Die Türverriegelung kann von außen mit einem 1-mm-Stift umgangen werden
Die Türverriegelung kann nur eingeschaltet werden, wenn die Tür geschlossen ist
Türverriegelung in EIN
Die Türverriegelung wurde in der verriegelten AUS- und EIN-Position nicht umgangen
Verriegelungsvorrichtung
Zusätzlich mit Türverriegelung z. B. für MCC-Verteiler
Abschließbar in Position 0 am Griff mit bis zu 3 Vorhängeschlössern
Kann auch in der Position I geändert werden
Schutzart/NEMA-Gehäusetyp
IP40
4X. 12

ETIM for 260133 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Nein
Mit Achse (EF001434) Nein
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XDTV Y7-260133 260133 ES_266449.pdf 2 Mbytes NZM2-XDTV Y7-260133 260133 ES_266449.pdf
