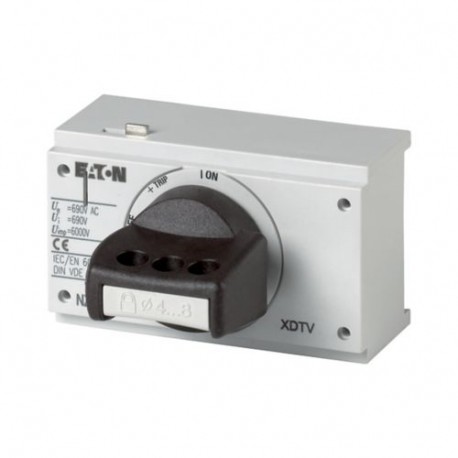

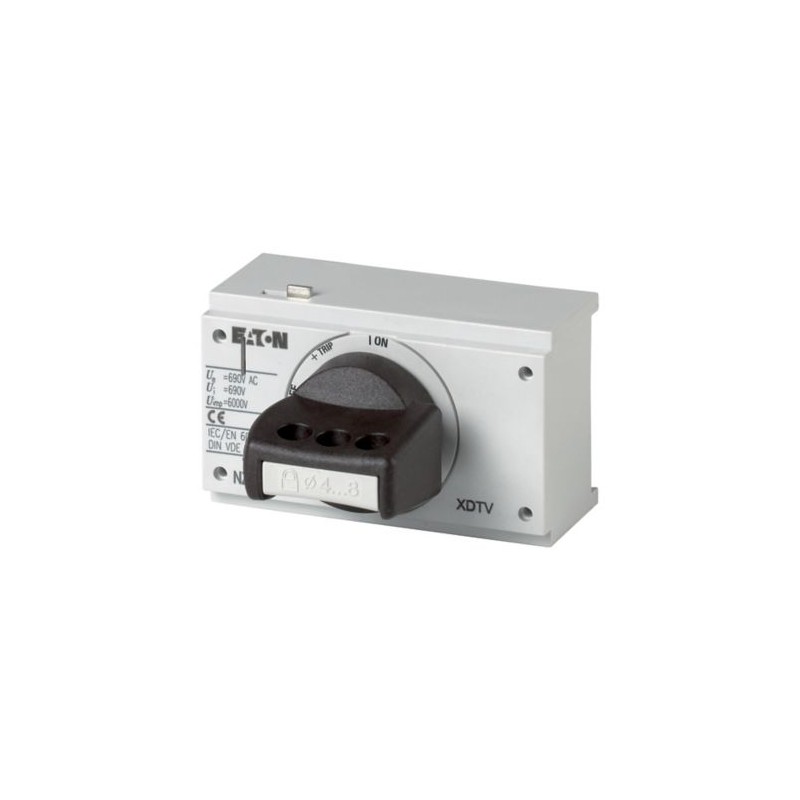

NZM2-XDTV 260133 Y7-260133 EATON ELECTRIC Poignée rotative pour mécanisme inverseur, verrouillable sur la po.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XDTV 260133 Y7-260133 EATON ELECTRIC Poignée rotative pour mécanisme inverseur, verrouillable sur la po..

NZM2-XDTV

260133

Y7-260133

EATON-MOELLER

Poignée rotative pour mécanisme inverseur, verrouillable sur la poignée, taille 2

NZM2-XDTV

Eaton Moeller series NZM - Molded Case Circuit Breaker. Rotary handle, lockable on the handle, size 2

Contacteur avec bornes à ressort pour un câblage rapide et fiable. Les mêmes dimensions pour les contacteurs fonctionnant en courant alternatif et en courant continu permettent d’utiliser les mêmes accessoires. Circuit suppresseur intégré. Accessoires livrables : modules de contact auxiliaires de type enfichable et montage latéral, noir/gris. Verrouillable en position 0 sur la poignée de l’interrupteur à l’aide de jusqu’à 3 cadenas, peut également être modifié en position I. Également disponible avec verrouillage de porte, par exemple pour la distribution de services MCC. Verrouillage de la porte en position ON, peut être battu de l’extérieur à l’aide d’une goupille de 1 mm. Non vaincu dans les positions verrouillées OFF et ON . La porte peut être ouverte en mode OFF, ne peut être allumée que lorsque la porte est fermée. Peut être utilisé pour : NZM2(-4), PN2(-4), N(N/O)2(-4)

Plus de détails


Appareillage industriel basse tension > Poignée pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $101.61
Prix unitaire: $101.61
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM operating element
Catalog Number
260133
Model Code
NZM2-XDTV
EAN
4015082601331
Product Length/Depth
85 mm
Product Height
100 mm
Product Width
105 mm
Product Weight
0.495 kg
Compliances
IEC
UL/CSA
RoHS conform
Certifications
CE marking
UL listed
CSA certified
CSA (File No. 22086)
UL (Category Control Number DIHS)
IEC60947
CSA (Class No. 1437-01)
UL489
UL (File No. E140305)
CSA-C22.2 No. 5-09

Spécifications du produit

Type
AccessoryRotary handle on switch with door interlock
Special features
Complete with rotary drive and insulating surroundMakes it possible to operate the switch with a rotational movement and provides locking facilities
Features
Lockable
Standard: black / gray
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Black
Fitted with:
Padlock
Frame
NZM2
Used with
NZM2(-4), PN2(-4), N(S)2(-4)
Activation type
Rotary handle
Suitable for
Power circuit breaker
Switch disconnector
Cover/door type
Door can be opened in OFF
Door interlock can be defeated from the outside using a 1 mm pin
Door interlock can only be switched ON when the door is closed
Door interlock in ON position
Door interlock not defeated in the locked OFF and ON positions
Locking facility
Also available with door interlock e.g. for MCC service distribution
Lockable on the 0 position on the handle using up to 3 padlocks
Can also be modified in I position
Degree of protection / NEMA enclosure type
IP40
4X. 12

ETIM for 260133 Appareillage industriel basse tension (EC000229)
Caractéristique Valeur
Avec blocage du redémarrage (EF004054) Non
Avec clé de verrouillage (EF026057) Non
Verrouillage à cadenas (EF001163) Oui
Couleur (EF000007) Noir
Adapté à un arrêt d'urgence (EF001433) Non
Avec axe (EF001434) Non
Adapté à un disjoncteur (EF005863) Oui
Adapté à un disjoncteur de puissance interrupteur de charge compact (EF007252) Oui
Classe de protection (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XDTV Y7-260133 260133 ES_266449.pdf 2 Mbytes NZM2-XDTV Y7-260133 260133 ES_266449.pdf
