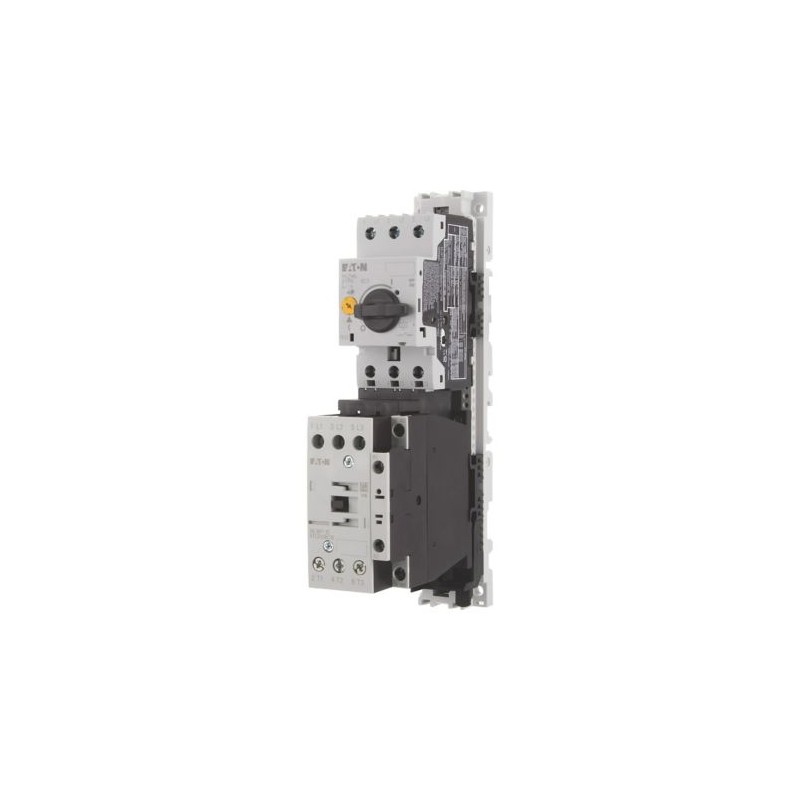

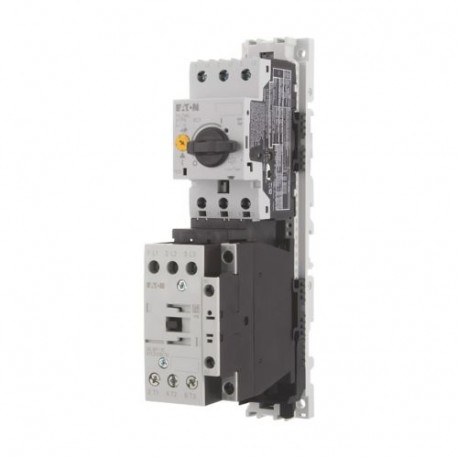

MSC-D-12-M17(24VDC) 101048 Y7-101048 EATON ELECTRIC Direktstarter, 3-polig, 5,5 kW/400 V/AC3, 50 kA, DC-betä.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MSC-D-12-M17(24VDC) 101048 Y7-101048 EATON ELECTRIC Direktstarter, 3-polig, 5,5 kW/400 V/AC3, 50 kA, DC-betä..

MSC-D-12-M17(24VDC)

101048

Y7-101048

EATON-MOELLER

Direktstarter, 3-polig, 5,5 kW/400 V/AC3, 50 kA, DC-betätigt

MSC-D-12-M17 (24VDC)

Eaton Moeller® series MSC-D Direktstarter, 380 V 400 V 415 V: 5,5 kW, Ir= 8 - 12 A, 24 V DC, DC MSC-D-12-M17(24VDC)

DOL-Starter, Grundgerät: MSC, Hinweise: Auch für Motoren der Effizienzklasse IE3 geeignet., IE3-fähige Geräte sind an dem Logo auf der Verpackung zu erkennen., Motorleistungen Motorleistung AC-3 380 V 400 V 415 V: P= 5,5 kW, Einstellbereich der Überlastauslöser: Ir= 8 - 12 A, Koordination: Art der Koordination "1", Art der Koordination "2", Betätigungsspannung: 24 V DC, DC, Normen: IEC/EN 60947-4-1, VDE 0660

Mehr Infos


Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination

Leistungsschalter PKZ

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $194.19
Stückpreis: $194.19
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series MSC-D DOL starter
Katalognummer
101048
Produkt Länge/Tiefe
123.4 mm
Produkthöhe
228 mm
Produktbreite
45 mm
Produktgewicht
0.975 kg
Zertifikat(e)
UL
UL Category Control No.: NLRV
IEC/EN 60947-4-1
CSA
UL 60947-4-1
UL File No.: E36332
CSA Class No.: 3211-24
CSA-C22.2 No. 60947-4-1-14
VDE 0660
CE
CSA File No.: 012528
EAN
4015081009435
Modellcode
MSC-D-12-M17(24VDC)

Features & Functions

Ausstattung:
Kurzschlussauslöser
Funktionen
Temperaturkompensierter Überlastschutz

General

Klasse
CLASS 10 A
Verbindung
Schraub­­klemmen
Anbindung an SmartWire-DT
Nein
Zuordnungsart
2
Schutzart
IP00
NEMA sonsitge
Ausführung
IEC/UL Starter
Montageart
DIN-Schiene
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
1
Überlastauslösestromeinstellung - min
8 A
Überlastauslösestromeinstellung - max
12 A
Überspannungskategorie
III
Verschmutzungsgrad
3
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Geeignet für
Auch Motoren mit Effizienzklasse IE3
Typ
Starter mit Bimetallauslöser
Spannungsart
Gleichstrom

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C

Electrical rating

Bemessungsbetriebsstrom (Ie)
11,3 A
Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V
12 A
Bemessungsbetriebsleistung bei AC-3, 220/230 V, 50 Hz
3 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
5.5 kW
Bemessungsbetriebsspannung
230 - 415 V AC
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
1 A, 250 VDC, (UL/CSA)
15 A, 600 V AC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
P300, Gleichstrombetätigt (UL/CSA)
A600, AC-betätigt (UL/CSA)

Short-circuit rating

Bedingter Bemessungskurzschlussstrom (lq), Typ 2, 380 V, 400 V, 415 V
50000 A
Kurzschlussauslöser (Irm) - max
186 A

Magnet system

Leistungsaufnahme (Halteleistung) bei DC
0.86 W
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
24 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V

Design verification

Geräteverlustleistung, stromabhängig pvid
8.1 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
2.7 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
12 A
Statische Verlustleistung, stromunabhängig PVS
0.9 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 101048 Niederspannungsschaltgeräte (EC001037)
Merkmal Wert
Art des Motorstarters (EF009598) Direct online starter (DOL)
Mit Kurzschlussauslöser (EF006691) true
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig (EF009599) 3 kW
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 5.5 kW
Bemessungsleistung, 460 V, 60 Hz, 3-phasig (EF009600) 0 kW
Bemessungsleistung, 575 V, 60 Hz, 3-phasig (EF009601) 0 kW
Bemessungsbetriebsstrom Ie (EF001443) 11.3 A
Bemessungsbetriebsstrom bei AC-3, 400 V (EF009602) 12 A
Überlastauslöser Stromeinstellung (EF002336) 8 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V (EF009607) 0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V (EF009608) 0 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V (EF009606) 50000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V (EF009605) 50000 A
Leistungsaufnahme (EF000346) 0.9 W
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Umgebungstemperatur, Obergrenze ohne Einschränkungen (EF009603) 55 °C
Temperaturkompensierter Überlastschutz (EF009604) true
Auslöseklasse (EF006668) CLASS 10 A
Anschlussart Hauptstromkreis (EF006819) Screw connection
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis (EF006979) Screw connection
Tragschienenmontage möglich (EF003972) false
Mit Trafo (EF000278) false
Anzahl der Befehlsstellen (EF001372) 0
Geeignet für NOT-AUS (EF001433) false
Zuordnungsart nach IEC 60947-4-3 (EF012390) Class 2
Anzahl der Leuchtmelder (EF001965) 0
Externer Reset möglich (EF003426) false
Mit Sicherung (EF006693) false
Schutzart (IP) (EF005474) IP00
Schutzart (NEMA) (EF011959) Other
Unterstützt Protokoll für TCP/IP (EF003050) false
Unterstützt Protokoll für PROFIBUS (EF003052) false
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für PROFINET IO (EF007525) false
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für Foundation Fieldbus (EF007522) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) false
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) false
Breite (EF000008) 45 mm
Höhe (EF000040) 228 mm
Tiefe (EF000049) 123.4 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
MSC-D-12-M17(24VDC) Y7-101048 101048 FR_102961.pdf 1 Mbytes MSC-D-12-M17(24VDC) Y7-101048 101048 FR_102961.pdf
