MSC-D-12-M17(24VDC) 101048 Y7-101048 EATON ELECTRIC Пусковая сборка для прямого пуска, 24В управление, 5.5 к.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MSC-D-12-M17(24VDC) 101048 Y7-101048 EATON ELECTRIC Пусковая сборка для прямого пуска, 24В управление, 5.5 к..

MSC-D-12-M17(24VDC)

101048

Y7-101048

EATON-MOELLER

Пусковая сборка для прямого пуска, 24В управление, 5.5 кВт

МСК-Д-12-М17 (24 В постоянного тока)

Стартер DOL, Базовое устройство: MSC, Примечания: Также подходит для двигателей с классом КПД IE3., Устройства с поддержкой IE3 обозначены логотипом на их упаковке., Номиналы двигателя Мощность двигателя AC-3 380 В 400 В 415 В: P= 5,5 кВт, Диапазон установки перегрузки: Ir= 8 - 12 А, Координация: Тип координации "1", Тип координации "2", Напряжение срабатывания: 24 В постоянного тока, постоянный ток, Стандарты: IEC/EN 60947-4-1, VDE 0660

Подробнее


Низковольтное оборудование > Мотор стартера/комбинация стартера мотора

Защитные выключатели двигателя

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $173.92
Цена за единицу: $173.92
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Пусковая сборка для прямого пуска, 24В управление, 5.5 кВт
Прямые пускатели, Основное устройство: MSC, Примечание: Подходит также для двигателей класса эффективности IE3., Устройства, совместимые с IE3, обозначаются логотипом на упаковке., Параметры двигателя Расчетная рабочая мощность AC-3 380 В 400 В 415 В: P= 5.5 кВт, Диапазон установок расцепителей перегрузки: Ir= 8 - 12 A, Тип координации: Тип координации "1", Тип координации "2", Управляющее напряжение: 24 V DC, постоянное напряжение, Стандарты и предписания: IEC/EN 60947-4-1, VDE 0660

Программа поставок

Основная функция
Прямой пускатель (комплектное устройство)
Основное устройство
MSC
0000SPC-571
Примечание
Подходит также для двигателей класса эффективности IE3.
Устройства, совместимые с IE3, обозначаются логотипом на упаковке.
Подключение к SmartWire-DT
нет
Параметры двигателя
Расчетная рабочая мощность [P]AC-3380 В 400 В 415 В [P]
5.5 кВт
Расчетный рабочий токAC-3380 В, 400 В, 415 В [Ie]
11.3 A
Расчетный ток короткого замыкания 380 - 415 В [Iq]
50 кА
диапазон установки
Диапазон установок расцепителей перегрузки[Ir]
8 - 12 A
Тип координации
Тип координации "1"
Тип координации "2"
графические условные обозначения
1210SWI-16
Управляющее напряжение
24 V DC
постоянное напряжение
Автоматы защиты двигателей
PKZM0-12 Тип
силовой контактор
DILM17-10(...) Тип
Набор проводов для прямого пускателя

Механический модуль перемычки и электрический контактный модуль
PKZM0-XDM32 Тип
указания

Прямые пускатели (комплектные устройства) состоят из автомата защиты двигателей PKZM0 и силового контактора DILM.

При монтаже пускателей до 15 А на DIN рейке без адаптеров на DIN рейке устанавливается только автомат защиты двигателей. Контакторы механически крепятся посредством соединительного модуля.

Управляющие провода: до 6 проводов с наружным диаметром до 2,5 мм или 4 провода с наружным диаметром до 3,5 мм.

Начиная с 16 A автоматы защиты двигателей и контакторы монтируются на адаптер для установки на DIN рейку.

Соединение линий главного тока между PKZ и контактором производится через электрический контактный модуль.

При использовании вспомогательного контакта DILA-XHIT… (￫ 101042) вставные электрические соединители можно вынимать без снятия установленного сверху вспомогательного контакта.

Технические характеристики

Общая информация
Стандарты и предписания
IEC/EN 60947-4-1, VDE 0660

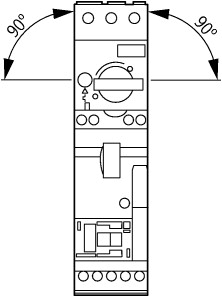

установочное положение
2115DRW-5
Температура окружающей среды
-25 - +55
Цепи главного тока
Номинальная устойчивость к импульсу [Uimp]
6000 В перем. тока
Категория перенапряжения / степень загрязнения
III/3
Номинальное напряжение [Ue]
230 - 415 В
Расчетный рабочий токоткрытый, 3-полюсный, 50 - 60 Гц380 B 400 B [Ie]
12 A
другие технические характеристики
Автоматы защиты двигателей PKZM0, PKE
Автомат защиты двигателя PKZM0, см. группу продукции Автоматы защиты двигателей/PKZM0
Силовые контакторы DILM, см. группу продукции Силовые контакторы
Реле времени DILET, ETR, см. группу продукции "силовые контакторы", "электронные реле времени"
Силовые контакторы DILMЭлектрические тепловые потериЭлектрические тепловые потери при Ieсогласно AC-3/400 V
8.1 W
потребляемая мощность
Управляется постоянным током DC [Удержание]
0,86 W
Опробованные рабочие характеристики
Вспомогательный контактПилотный режимРабота от перем. тока
A600
Вспомогательный контактПилотный режимУправляется постоянным током DC
P300
Вспомогательный контактОбщее применениеПерем. ток (AC)
600 В
Вспомогательный контактОбщее применениеПерем. ток (AC)
15 A
Вспомогательный контактОбщее применениеПост. ток (DC)
250 В
Вспомогательный контактОбщее применениеПост. ток (DC)
1 A

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
12 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
2.7 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
8.1 W
Статическая потеря мощности, не зависит от тока [Pvs]
0.9 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

Low-voltage industrial components (EG000017) / Motor starter/Motor starter combination (EC001037)
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Load breakout, motor breakout / Motor starter combination ([email protected] [AJZ718013])
Kind of motor starter
Direct starter
With short-circuit release
Yes
Rated control supply voltage Us at AC 50HZ
0 - 0 V
Rated control supply voltage Us at AC 60HZ
0 - 0 V
Rated control supply voltage Us at DC
24 - 24 V
Voltage type for actuating
DC
Rated operation power at AC-3, 230 V, 3-phase
3 kW
Rated operation power at AC-3, 400 V
5.5 kW
Rated power, 460 V, 60 Hz, 3-phase
0 kW
Rated power, 575 V, 60 Hz, 3-phase
0 kW
Rated operation current Ie
11.3 A
Rated operation current at AC-3, 400 V
12 A
Overload release current setting
8 - 12 A
Rated conditional short-circuit current, type 1, 480 Y/277 V
0 A
Rated conditional short-circuit current, type 1, 600 Y/347 V
0 A
Rated conditional short-circuit current, type 2, 230 V
50000 A
Rated conditional short-circuit current, type 2, 400 V
50000 A
Number of auxiliary contacts as normally open contact
1
Number of auxiliary contacts as normally closed contact
0
Ambient temperature, upper operating limit
60 °C
Temperature compensated overload protection
Yes
Release class
CLASS 10
Type of electrical connection of main circuit
Screw connection
Type of electrical connection for auxiliary- and control current circuit
Screw connection
Rail mounting possible
Yes
With transformer
No
Number of command positions
0
Suitable for emergency stop
No
Coordination class according to IEC 60947-4-3
Class 2
Number of indicator lights
0
External reset possible
No
With fuse
No
Degree of protection (IP)
IP00
Degree of protection (NEMA)
Other
Supporting protocol for TCP/IP
No
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
No
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
No
Supporting protocol for MODBUS
No
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for SERCOS
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
No
Width
45 mm
Height
228 mm
Depth
123.4 mm

Апробации

Product Standards
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
12528
CSA Class No.
3211-24
North America Certification
UL listed, CSA certified
Specially designed for North America
No

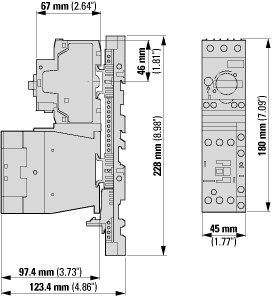

Размеры

2115DIM-3
MSC-D-…-M17[…32]…

ETIM for 101048 Low-voltage industrial controls and switchgear (EC001037)
Характеристика Значение
Type of motor starter (EF009598) Direct online starter (DOL)
With short-circuit release (EF006691) true
Rated control supply voltage AC 50 Hz (EF003978) 0 V
Rated control supply voltage AC 60 Hz (EF003979) 0 V
Rated control supply voltage DC (EF003980) 24 V
Voltage type for actuating (EF008242) DC
Rated operation power at AC-3, 230 V, 3-phase (EF009599) 3 kW
Rated operation power at AC-3, 400 V (EF001364) 5.5 kW
Rated power, 460 V, 60 Hz, 3-phase (EF009600) 0 kW
Rated power, 575 V, 60 Hz, 3-phase (EF009601) 0 kW
Rated operation current Ie (EF001443) 11.3 A
Rated operation current at AC-3, 400 V (EF009602) 12 A
Overload release current setting (EF002336) 8 A
Rated conditional short-circuit current, type 1, 480 Y/277 V (EF009607) 0 A
Rated conditional short-circuit current, type 1, 600 Y/347 V (EF009608) 0 A
Rated conditional short-circuit current, type 2, 230 V (EF009606) 50000 A
Rated conditional short-circuit current, type 2, 400 V (EF009605) 50000 A
Power consumption (EF000346) 0.9 W
Number of auxiliary contacts as normally open contact (EF001376) 1
Number of auxiliary contacts as normally closed contact (EF001377) 0
Ambient temperature, upper operating limit (EF009603) 55 °C
Temperature compensated overload protection (EF009604) true
Release class (EF006668) CLASS 10 A
Type of electrical connection of main circuit (EF006819) Screw connection
Type of electrical connection for auxiliary- and control current circuit (EF006979) Screw connection
Suitable for rail mounting (EF003972) false
With transformer (EF000278) false
Number of command positions (EF001372) 0
Suitable for emergency stop (EF001433) false
Coordination class according to IEC 60947-4-3 (EF012390) Class 2
Number of indicator lights (EF001965) 0
External reset possible (EF003426) false
With fuse (EF006693) false
Degree of protection (IP) (EF005474) IP00
Degree of protection (NEMA) (EF011959) Other
Supporting protocol for TCP/IP (EF003050) false
Supporting protocol for PROFIBUS (EF003052) false
Supporting protocol for CAN (EF003053) false
Supporting protocol for INTERBUS (EF003054) false
Supporting protocol for ASI (EF003051) false
Supporting protocol for Modbus (EF003057) false
Supporting protocol for Data-Highway (EF003058) false
Supporting protocol for DeviceNet (EF003059) false
Supporting protocol for SUCONET (EF003060) false
Supporting protocol for LON (EF003017) false
Supporting protocol for PROFINET IO (EF007525) false
Supporting protocol for PROFINET CBA (EF007524) false
Supporting protocol for SERCOS (EF006657) false
Supporting protocol for Foundation Fieldbus (EF007522) false
Supporting protocol for EtherNet/IP (EF007521) false
Supporting protocol for AS-Interface Safety at Work (EF007519) false
Supporting protocol for DeviceNet Safety (EF007520) false
Supporting protocol for INTERBUS-Safety (EF006662) false
Supporting protocol for PROFIsafe (EF007526) false
Supporting protocol for SafetyBUS p (EF007527) false
Supporting protocol for other bus systems (EF003062) false
Width (EF000008) 45 mm
Height (EF000040) 228 mm
Depth (EF000049) 123.4 mm

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
MSC-D-12-M17(24VDC) Y7-101048 101048 RU_101048.pdf 297 Kbytes MSC-D-12-M17(24VDC) Y7-101048 101048 RU_101048.pdf

Отзывы: (0) ▲

Там нет Отзывы о товаре пока нет.

Добавить отзыв
Добавить отзыв
скрыть форму
Рейтинг:
Имя:
Эл. адрес:
Предмет:
Текст:
Вы рекомендуете этот продукт купить?
  Captcha
  Добавить отзыв

Последние отзывы клиентов.

Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
