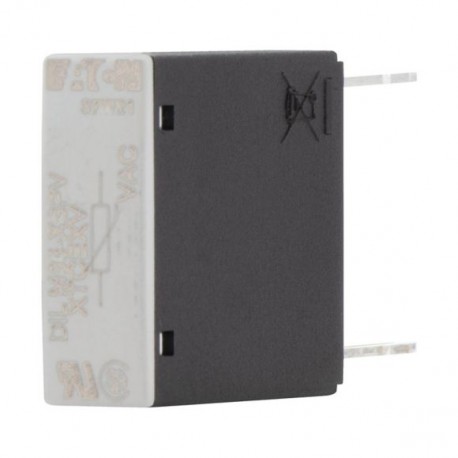

DILM95-XSPV130 281217 Y7-281217 EATON ELECTRIC Varistor-Beschaltung, 48 130 VAC, für DILM40-95 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILM95-XSPV130 281217 Y7-281217 EATON ELECTRIC Varistor-Beschaltung, 48 130 VAC, für DILM40-95

DILM95-XSPV130

281217

Y7-281217

EATON-MOELLER

Varistor-Beschaltung, 48 - 130 VAC, für DILM40-95

DILM95-XSPV130

Eaton Moeller® series DILM Varistorschutzbeschaltung, 48 - 130 AC V, verwendbar für: DILM40 - DILM95, DILK33 - DILK50, DILMP63 - DILMP200

Varistor-Entstörschaltung, Zubehör: Entstörschaltung, Spannung: Us 48 - 130 AC V, Zur Verwendung mit: DILM40 - DILM95, DILK33 - DILK50, DILMP63 - DILMP200

Mehr Infos


Niederspannungsschaltgeräte > Baustein für Schutzbeschaltung

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $20.09
Stückpreis: $20.09
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILM Varistorschutzbeschaltung
Katalognummer
281217
Produkt Länge/Tiefe
43 mm
Produkthöhe
25 mm
Produktbreite
9 mm
Produktgewicht
0.005 kg
Zertifikat(e)
CSA
UL 508
CE
CSA Class No.: 3211-07
CSA File No.: 256465
IEC/EN 60947-4-1
UL Category Control No.: NKCR2, NKCR8
CSA-C22.2 No. 14-05
UL File No.: E29184
UL Recognized
Kataloghinweise
Mit gleichstrom-betätigten Schützen und mit DILM115 und DILM150 ist die Schutzbeschaltung integriert.
EAN
4015082812171
Modellcode
DILM95-XSPV130

Features Functions

Funktionen
Varistor

General

Produktkategorie
Zubehör
Spannungsart
Wechselstrom

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C

Magnet system

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
48 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
130 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
48 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
130 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 281217 Niederspannungsschaltgeräte (EC000683)
Merkmal Wert
Funktion (EF000030) Varistor
Spannungsart der Betriebsspannung (EF005294) AC
Betriebsspannung AC 50 Hz (EF008206) 230 V
Betriebsspannung AC 60 Hz (EF008207) 230 V
Betriebsspannung DC (EF008208) 0 V
Mit LED-Anzeige (EF005950) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM95-XSPV130 Y7-281217 281217 ES_235910.pdf 1 Mbytes DILM95-XSPV130 Y7-281217 281217 ES_235910.pdf
