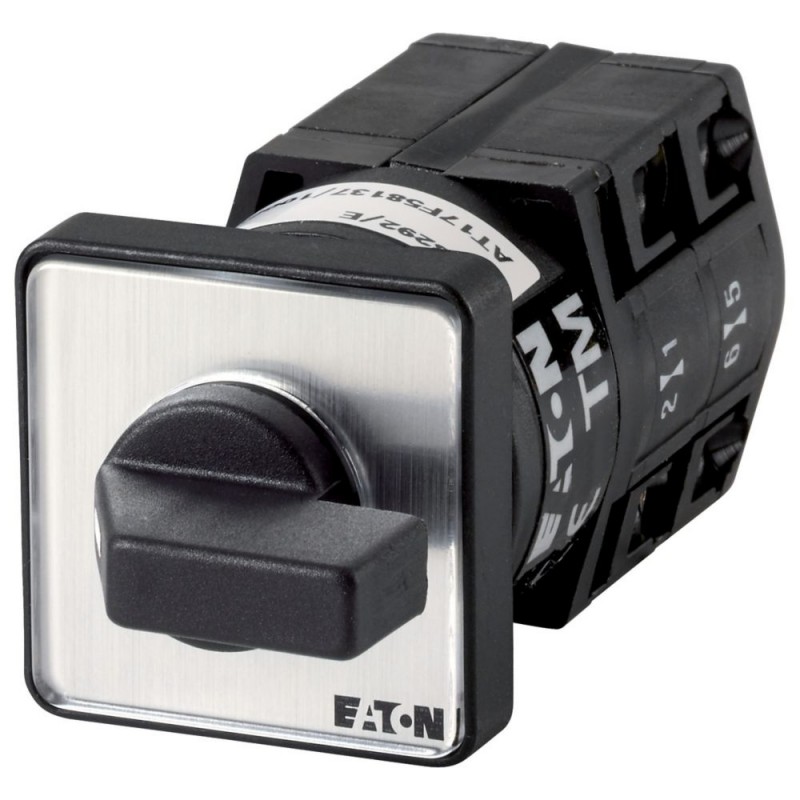

TM-2-8550/E 020300 Y7-20300 EATON ELECTRIC Codierschalter, Kontakte: 4, 10 A, BCD Code 0-9, Frontschild: 0-9.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

TM-2-8550/E 020300 Y7-20300 EATON ELECTRIC Codierschalter, Kontakte: 4, 10 A, BCD Code 0-9, Frontschild: 0-9..

TM-2-8550/E

020300

Y7-20300

EATON-MOELLER

Codierschalter, Kontakte: 4, 10 A, BCD Code 0-9, Frontschild: 0-9, 30 °, rastend, Einbau

Schalt-Encoder 4-polig 10 A Binärcode BCD 0-9 Platine

Eaton Moeller® series TM Codierschalter, TM, 10 A, Einbau, 2 Baueinheit(en), Kontakte: 4, 30 °, rastend, mit 0-Stellung, 0-9, Designnummer 8550

Codierschalter, Lieferprogramm: Steuerschalter, Normen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsschalter nach IEC/EN 60947-5-1, Teilegruppenreferenz: TM, mit schwarzem Daumengriff und Frontplatte, Kontakte: 4, Schutzart: Front IP65, Ausführung: Unterputz, Schaltfunktion: BCD Code 0-9, Schaltwinkel: 30 °, Schaltleistung: gleichbleibend, Mit 0 (Aus) Stellung, 2 Kontakteinheit(en), Bemessungsdauerstrom: Iu= 10 A, Frontplatte: 0-9

Mehr Infos


Niederspannungsschaltgeräte > Steuerschalter

Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $85.46
Stückpreis: $85.46
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series TM Isolierstoffgehäuse
Katalognummer
020300
Produkt Länge/Tiefe
74 mm
Produkthöhe
30 mm
Produktbreite
30 mm
Produktgewicht
0.04 kg
Zertifikat(e)
UL report applies to both US and Canada
UL File No.: E36332
CSA-C22.2 No. 94
CSA
UL 508
UL
Certified by UL for use in Canada
IEC/EN 60947-3
IEC/EN 60947-5-1
CSA-C22.2 No. 14-05
IEC/EN 60947
UL Category Control No.: NLRV
VDE 0660
CE
EAN
4015080203001
Modellcode
TM-2-8550/E

Merkmale und Funktionen

Ausstattung:
0 (Aus) Position
Schwarzer Knebelgriff und Frontplatte
Beschriftung
0-9
Anzahl der Pole
1-polig
Schaltfunktionstyp
BCD Code 0-9

Allgemein

Schutzart
IP65
Schutzart, Vorderseite
IP65
NEMA 12
Lebensdauer, mechanisch
1.000.000 Schaltvorgänge
Montageart
Einbau
Einbaulage
beliebig
Anzahl Baueinheiten
2
Betriebsfrequenz
1200 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Steuerschalter
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Geeignet für
Frontbefestigung
Schaltwinkel
30 °
Typ
Codierschalter

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x 1,0 mm², Endhülsen gemäß DIN 46228
2 x 1,0 mm², Endhülsen gemäß DIN 46228
Anschlusskapazität (feindrähtig)
1 x 1,5 mm²
2 x 1,5 mm²
Anschlusskapazität (eindrähtig/feindrähtig mit Aderendhülse AWG)
14
Anschlusskapazität (ein-/mehrdrähtig)
1 x 1,5 mm²
2 x 1,5 mm²
Schr-Grö
M2,5, Anschlussschraube
Anzugsdrehmoment
0.4 Nm, Schraubklemmen
3,5 lb-in, Schraubklemmen

Bemessungswerte

Bemessungsbetriebsspannung (Ue) bei AC - max
500 V
Bemessungsbetriebsstrom (le) bei AC-21, 440 V
10 A
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
3 kW
Bemessungsdauerstrom (Iu)
10 A
Dauerstrom
Bemessungsdauerstrom Iu bei max. Querschnitt.

Kurzschlussfestigkeit

Bemessungsdaten Kurzschlussschutz
10 A gG/gL, Sicherung, Kontakte

Schaltvermögen

Schaltvermögen (Hauptkontakte, allgemeine Anwendung)
10 A, Bemessungsdauerstrom max. (UL/CSA)
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
10 A, IU, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A300 (UL/CSA)

Bemessungsbetriebsleistung

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig
0.33 HP
Zugeor. Motorleist. b. 115/120V, 60Hz, 3-phasig
0.75 HP
Zugeordnete Motorleistung bei 230/240 V, 60  Hz, 1-phasig
0.75 HP
Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig
1 HP
Zugeordn. Motorleistg b. 277V, 60Hz, 1phas
0.75 HP

Ansprechpartner

Kontaktzuverlässigkeit
1 Ausfall pro 100.000 Schaltspiele statistisch ermittelt, bei 24 V DC, 10 mA)
Anzahl der Kontakte
4

Betätigungselement

Stellgliedfunktion
Rastend
Mit 0-(Aus)-Position
Stellgliedtyp
Wählschalter
Anzahl der Schaltstellungen
10

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.15 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
10 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 020300 Niederspannungsschaltgeräte (EC002611)
Merkmal Wert
Ausführung des Schalters (EF003496) Codierschalter
Polzahl (EF001391) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 500 V
Bemessungsdauerstrom Iu (EF001389) 10 A
Anzahl der Schaltstellungen (EF000231) 10
Mit Nullstellung (EF001416) Ja
Mit Rückzug in Nullstellung (EF002428) Nein
Gerätebauart (EF008240) Einbaugerät
Breite in Teilungseinheiten (EF002950) 0
Geeignet für Bodenbefestigung (EF007243) Nein
Geeignet für Frontbefestigung (EF007246) Ja
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Komplettgerät im Gehäuse (EF007317) Nein
Ausführung des Betätigungselements (EF006976) Knebel
Frontschildgröße (EF007176) 30x30 mm
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA), frontseitig (EF011961) 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
TM-2-8550/E Y7-20300 020300 ES_016786.pdf 1 Mbytes TM-2-8550/E Y7-20300 020300 ES_016786.pdf
