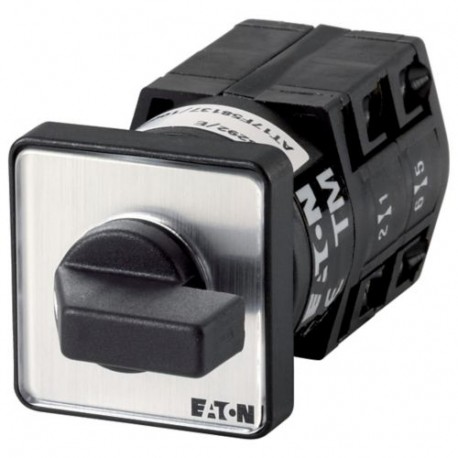

TM-2-8550/E 020300 Y7-20300 EATON ELECTRIC interruttore di codifica, Contatti: 4, 10 A, Codice BCD 0-9, targ.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

TM-2-8550/E 020300 Y7-20300 EATON ELECTRIC interruttore di codifica, Contatti: 4, 10 A, Codice BCD 0-9, targ..

TM-2-8550/E

020300

Y7-20300

EATON-MOELLER

interruttore di codifica, Contatti: 4, 10 A, Codice BCD 0-9, targhetta frontale: 0-9, 30 °, permanente, da incasso

Interruttore Encoder 4 Poli 10 A Codice Binario BCD 0-9 Scheda

Eaton Moeller® series TM Coding switches, TM, 10 A, flush mounting, 2 contact unit(s), Contacts: 4, 30 °, maintained, With 0 (Off) position, 0-9, Design number 8550

Interruttore di codifica, Gamma prodotti: Interruttori di comando, Norme: IEC/EN 60947, VDE 0660, CSA, UL, Interruttore di comando secondo IEC/EN 60947-5-1, Interruttore ausiliario secondo IEC/EN 60947-5-1, Riferimento gruppo: TM, con impugnatura nera e piastra frontale, Poli: 4, Grado di protezione: Frontale IP65, Design: montaggio ad incasso, Funzione di commutazione: Codice BCD 0-9, Angolo di commutazione: 30 °, Potenza di commutazione: permanente, Con posizione 0 (Off), 2 unità(e) di contatto(i), Corrente nominale ininterrotta: Iu= 10 A, frontalino: 0-9

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch di controllo

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $88.78
Prezzo unitario: $88.78
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series custodia in materiale isolante TM
Sigla catalogo
020300
EAN
4015080203001
Lunghezza/profondità del prodotto
74 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.04 kg
Certificazione/i
UL report applies to both US and Canada
UL File No.: E36332
CSA-C22.2 No. 94
CSA
UL 508
UL
Certified by UL for use in Canada
IEC/EN 60947-3
IEC/EN 60947-5-1
CSA-C22.2 No. 14-05
IEC/EN 60947
UL Category Control No.: NLRV
VDE 0660
CE
Codice modello
TM-2-8550/E

Specifiche del prodotto

Tipo
commutatore di codifica
Funzione attuatore
Permanente
con posizione 0
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Dotato di:
posizione 0 (off)
Maniglia nera e mostrina frontale
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Tensione nominale di tenuta ad impulso (Uimp)
4000 V AC
Corrente nominale ininterrotta (Iu)
10 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
30 °
Larghezza in base al numero di distanziali modulari
0
Categoria prodotto
Interruttori di comando
Numero di poli
Polo singolo
Costruzione del dispositivo
apparecchio da incasso
Tipo di interruttore
commutatore di codifica
Tipo attuatore
Attiva/disattiva
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
0.33 HP
Potenza motore assegnata a 115/120 V, 60 Hz, trifase
0.75 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
0.75 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
1 HP
Potenza motore assegnata a 277 V, 60 Hz, 1-fase
0.75 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Posizione di montaggio
Secondo necessità
Metodo di montaggio
Montaggio a incasso
Grado di protezione
IP65
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP65
NEMA 12
Numero di contatti
4
Adatto per
Fissaggio frontale
Tipo funzione interruttore
Codice BCD 0-9
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0.15 W
Numero di unità di contatto
2
Dimensioni schermatura frontale
30x30 mm
Grandezza vite
M2,5, Vite terminale
Iscrizione
0-9
Durata meccanica
1.000.000 operazioni
Numero di posizioni dell’interruttore
10
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A300 (UL/CSA)
Tensione nominale di esercizio (Ue), AC - max
500 V
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
10 A
Poteri d’interruzione (contatti principali, uso generico)
10 A, Corrente nominale ininterrotta max (UL/CSA)
Corrente nominale di esercizio per dissipazione specifica (In)
10 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
3 kW
Capacità morsetti (flessibile con puntalino)
1 x 1,0 mm², puntalini a norma DIN 46228
2 x 1,0 mm², puntalini a norma DIN 46228
Capacità morsetti (flessibile)
1 x 1,5 mm²
2 x 1,5 mm²
Classe di protezione da corto circuito
10 A gG/gL, Fusibile, Contatti
Sezioni di collegamento (rigido/flessibile con puntalino AWG)
14
Sezioni di collegamento (rigido/a trefoli)
1 x 1,5 mm²
2 x 1,5 mm²
Coppia di serraggio
0,4 Nm, Morsetti a bullone
3,5 lb-in, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Progettazione
8550

ETIM for 020300 Apparecchi elettrici a bassa tensione (EC002611)
Caratteristica Valore
tipo di interruttore (EF003496) commutatore di codifica
numero di poli (EF001391) 1
max. tensione d'esercizio nominale Ue per AC (EF007355) 500 V
corrente permanente nominale Iu (EF001389) 10 A
numero di posizioni di commutazione (EF000231) 10
con posizione zero (EF001416) Sì
con ritorno in posizione zero (EF002428) No
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso
numero di unità modulari (EF002950) 0
adatto per fissaggio a pavimento (EF007243) No
adatto per fissaggio frontale (EF007246) Sì
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
apparecchio completo nella cassa (EF007317) No
tipo di elemento di azionamento (EF006976) manetta
dimensione della targa frontale (EF007176) 30×30 mm
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA), lato frontale (EF011961) 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
TM-2-8550/E Y7-20300 020300 ES_016786.pdf 1 Mbytes TM-2-8550/E Y7-20300 020300 ES_016786.pdf
