> EATON - MOELLER>Hilfskontroll- und Signalelemente >C22-PVS60P-MS1-K11 121620 ELECTRIC Not-Aus, 60mm, MS1, 1S1Ö, rot
Vorheriges Produkt Nächstes Produkt

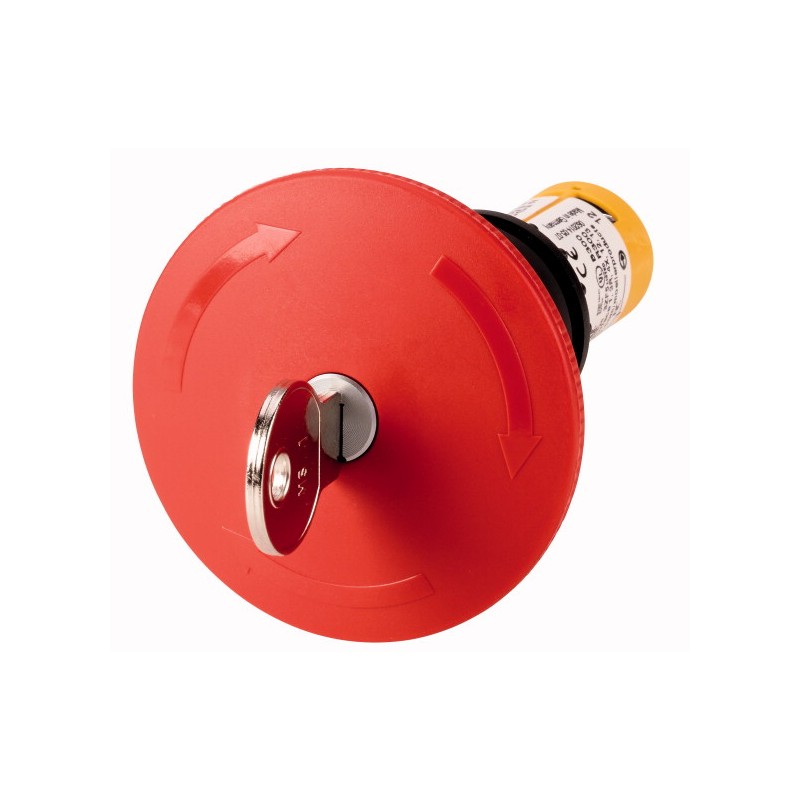

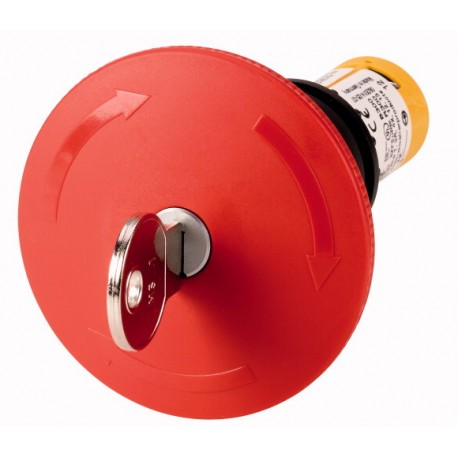

C22-PVS60P-MS1-K11 121620 EATON ELECTRIC Not-Aus, 60mm, MS1, 1S1Ö, rot Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

C22-PVS60P-MS1-K11 121620 EATON ELECTRIC Not-Aus, 60mm, MS1, 1S1Ö, rot

C22-PVS60P-MS1-K11

121620

EATON-MOELLER

Not-Aus, 60mm, MS1, 1S1Ö, rot

C22-PVS60P-MS1-K11

NOT-AUS, Palmenform, 60 mm, Schlüsselentriegelung, MS1, 1 Ö, 1 S, Schraubanschluss, nicht schließanlagenfähig

Not-Aus, Lieferprogramm: RMQ Compact, Komplette Einheit, Ausführung: Palmenform, Durchmesser: 60 mm, Beleuchtung: Unbeleuchtet, Schlüsselentriegelung, Anschlussart: Schraubanschluss, Beschreibung: Manipulationssicher nach ISO 13850/EN 418, Verriegelungsmechanismus: MS1, Farbe Pilzkopf: Rot, Farbe Basis: gelb, Schutzart: IP66, IP67, IP69K, Anschluss an SmartWire-DT: nein, Kontakte N/C = Öffner: 1 Öffner, Kontakte N/O = Öffner: 1 Schließer, Kontakte Hinweise: = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Betätigungsweg und Betätigungskraft nach DIN EN 60947-5-1, K.5.4.1: mm 4,65, Max. Weg: mm 5,7, Mindestkraft bei Zwangsöffnung: N 20, Angaben zum Lieferumfang: 1 Schlüssel im Lieferumfang enthalten, Normen: IEC/EN 60947-5-5, VDE 0660

Mehr Infos


Niederspannungsschaltgeräte > NOT-AUS-Taster, Komplettgerät

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


NOT-AUS, Palmenform, 60 mm, Schlüsselentriegelung, MS1, 1 Ö, 1 S, Schraubanschluss, nicht schließanlagenfähig
NOT-AUS, Sortiment: RMQ compact, Komplettgerät, Bauform: Palmenform, Durchmesser: 60 mm, Beleuchtung: unbeleuchtet, Schlüsselentriegelung, Anschlussart: Schraubanschluss, Beschreibung: überlistungssicher nach ISO 13850/EN 418, Schließung: MS1, Farbe Pilzstößel: rot, Farbe Tastensockel: gelb, Schutzart: IP66, IP67, IP69K, Anbindung an SmartWire-DT: nein, Kontaktbestückung Ö = Öffner: 1 Ö, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Hinweis: = Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Weg des Bedienteils und Betätigungskraft nach DIN EN 60947-5-1, K.5.4.1 Zwangsöffnungsweg: mm 4.65, maximaler Weg: mm 5.7, Mindestkraft für Zwangsöffnung: N 20, Information zum Lieferumfang: 1 Schlüssel im Lieferumfang enthalten, Normen und Bestimmungen: IEC/EN 60947-5-5, VDE 0660

Lieferprogramm

Sortiment
RMQ compact
Grundfunktion
NOT-HALT-/NOT-AUS-Tasten
Einzelgerät/Komplettgerät
Komplettgerät
Bauform
Palmenform
Durchmesser [⌀]
60 mm
Beleuchtung
unbeleuchtet
Prüfzeichen
000Z425
Schlüsselentriegelung
Anschlussart
Schraubanschluss
Beschreibung
überlistungssicher nach ISO 13850/EN 418
nicht schließanlagenfähig
Schließung
MS1
Farbe
Pilzstößel
rot
1160SPC-79
Tastensockel
gelb
Schutzart
IP66, IP67, IP69
Anbindung an SmartWire-DT
nein
Kontaktbestückung
Ö = Öffner
1 Ö
S = Schließer
1 S
Hinweis
= Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1
Weg des Bedienteils und Betätigungskraft nach DIN EN 60947-5-1, K.5.4.1
Zwangsöffnungsweg [mm]
4.65
maximaler Weg [mm]
5.7
Mindestkraft für Zwangsöffnung [N]
20
Schaltzeichen
1160SWI-55
Schaltweg
■ = Kontakt geschlossen
□ = Kontakt offen
Kontaktdiagramm
1160DIA-15
Zwangsöffnung (ZW)
ja
Information zum Lieferumfang
1 Schlüssel im Lieferumfang enthalten

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947-5-5
VDE 0660
Lebensdauer, mechanisch [Schaltspiele]
> 0.05 x 106
Betätigungsfrequenz [Schaltspiele/h]
≦ 300
Betätigungskraft
≦ 50 N
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Schutzart
IP66, IP67, IP69
Einbaulage
Nach Bedarf
Anschlussquerschnitteeindrähtig
2 x 0.5 - 1.5 mm2
Anschlussquerschnittefeindrähtig mit Aderendhülse
2 x 0.5 - 1.5 mm2
Anzugsdrehmoment Anschlussschraube
0.8 Nm
Strombahnen
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V AC
Bemessungsisolationsspannung [Ui]
250 V
Bedingter Kurzschlussstrom [Iq]
1 kA
Überspannungskategorie/Verschmutzungsgrad
III/3
Fehlschaltungssicherheitbei 24 V DC/5 mA [HF]
Werte folgen Fehlerhäufigkeit
Fehlschaltungssicherheitbei 5 V DC/1 mA [HF]
Werte folgen Fehlerhäufigkeit
max. KurzschlussschutzeinrichtungSchmelzsicherung [gG/gL]
10 A

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / NOT-AUS-Taster, Komplettgerät (EC002034)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Befehls- und Meldegerät / NOT-AUS-Taster, Komplettgerät ([email protected] [ACN986011])
Art der Entriegelung
Schlüssel-Entriegelung
Anzahl der Kontakte als Öffner
1
Anzahl der Kontakte als Schließer
1
Schutzart (IP)
IP67/IP69K
Montageart
Einbau
Mit Beleuchtung
nein
Lochdurchmesser
22.5 mm
Anschlussart Hilfsstromkreis
Schraubanschluss
Durchmesser der Kappe
60 mm

Approbationen

Product Standards
IEC/EN 60947-5-1; UL 508; CAN/CSA-C22.2 No. 14-05 und 94-M91; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
165628
CSA Class No.
321103
North America Certification
UL listed, CSA certified
Degree of Protection
1,3R,4X,12,13

Abmessungen

1160DIM-24

ETIM for 121620 Niederspannungsschaltgeräte (EC002034)
Merkmal Wert
Art der Entriegelung (EF001403) Schlüssel-Entriegelung
Anzahl der Kontakte als Öffner (EF008255) 1
Anzahl der Kontakte als Schließer (EF008256) 1
Schutzart (IP) (EF005474) IP67/IP69K
Schutzart (NEMA) (EF011959) 4X, 13
Montageart (EF000003) Einbau
Mit Beleuchtung (EF003829) Nein
Versorgungsspannung der Lampe (EF006522) 0 V
Lochdurchmesser (EF000079) 22.5 mm
Anschlussart Hilfsstromkreis (EF006820) Schraubanschluss
Durchmesser der Kappe (EF001423) 60 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
C22-PVS60P-MS1-K11 C22-PVS60P-MS1-K11 121620 DE_121620.pdf 326 Kbytes C22-PVS60P-MS1-K11 C22-PVS60P-MS1-K11 121620 DE_121620.pdf
