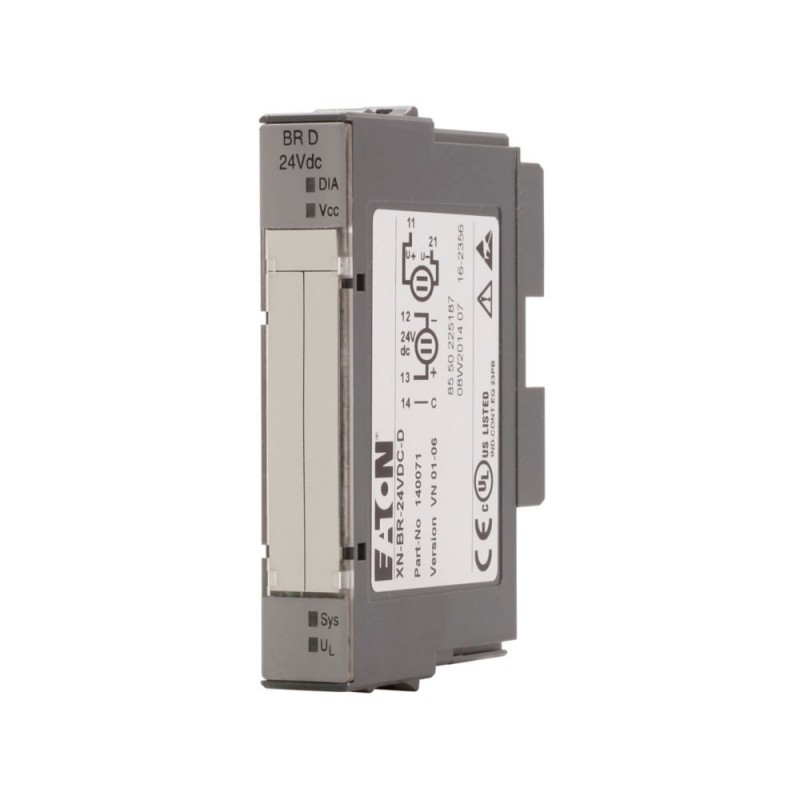

XN-BR-24VDC-D 140071 Y7-140071 EATON ELECTRIC Bus-Refreshing-Modul für XI/ON, 24VDC
XN-BR-24VDC-D
140071
Y7-140071
EATON-MOELLER
Bus-Refreshing-Modul für XI/ON, 24VDC
XN-BR-24VDC-D
Eaton XN Bus-Aktualisierungs-Modul XI/ON, 24 V DC
Das XI/ON Standard-I/O-System bietet durch seine große Modularität und große Funktionsvielfalt für jede Anwendung die passende I/O-Lösung. Steckbare Module, Hot-Swapping von Modulen, Verdrahtung an der Basismodulschraube oder Zugfeder, mechanische Codierung der Module. Die Standard-Gateways unterstützen die CANopen-Bussysteme, PROFIBUS-DP deviceNet und Ethernet.
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Einspeise- und Segmentmodul
Remote-E / A-Module XION
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton XN Bus-Aktualisierungs-Modul
Katalognummer
140071
Produkt Länge/Tiefe
55.4 mm
Produkthöhe
74.1 mm
Produktbreite
12.6 mm
Produktgewicht
0.037 kg
Einhaltung(en)
RoHS-konform
CE-Kennzeichnung
CE-Kennzeichnung
Zertifikat(e)
UL Listed
IEC/EN 61000-6-4
UL report applies to both US and Canada
UL 508
CE
Certified by UL for use in Canada
CSA Class No.: 2252-01, 2252-81
IEC/EN 61131-2
UL Category Control No.: NRAQ, NRAQ7
CULus
UL File No.: E205091
UL Recognized
CSA-C22.2 No. 142
IEC/EN 61000-6-2
IEC/EN 6113-2
IEC/EN 61000-6-4
UL report applies to both US and Canada
UL 508
CE
Certified by UL for use in Canada
CSA Class No.: 2252-01, 2252-81
IEC/EN 61131-2
UL Category Control No.: NRAQ, NRAQ7
CULus
UL File No.: E205091
UL Recognized
CSA-C22.2 No. 142
IEC/EN 61000-6-2
IEC/EN 6113-2
Kataloghinweise
Systemstromversorgung 24 V DC zur Stromerzeugung für Modulbus und Gateway (XN-GW-... )
EAN
7640130120518
Modellcode
XN-BR-24VDC-D
Merkmale und Funktionen
Elektrische Anschlussart
Schraube/Federzuganschluss
Merkmale
Feldbusanschluss über separaten Buskoppler möglich
Ausstattung:
Potentialtrennung
Funktionen
Busdiagnose möglich
Allgemein
Zulässiger Bereich
18 - 30 V DC, Versorgungsmodul
Schutzart
IP20
Montageart
Tragschienenmontage möglich
Produktkategorie
XN Slice-Modul
Restwelligkeit
< 5 % (nach EN 61131-2)
Geeignet für
Basismodule ohne C-Verbindung: 2-/3-Leiter
Basismodule mit C-Verbindung: 4-Leiter
Basismodule mit C-Verbindung: 4-Leiter
Geeignet als
Segmentmodul
Typ
XI/ON Stromversorgungsmodul
Benutzt mit
XN-P3T-SBB
XN-P3S-SBB
XN-P4S-SBBC-B
XN-P4S-SBBC, XN-P3T-SBB-B
XN-P4T-SBBC
XN-P4T-SBBC-B
XN-P3S-SBB-B
XN-P4S-SBBC
XN-P3T-SBB-B
XN-P3S-SBB
XN-P4S-SBBC-B
XN-P4S-SBBC, XN-P3T-SBB-B
XN-P4T-SBBC
XN-P4T-SBBC-B
XN-P3S-SBB-B
XN-P4S-SBBC
XN-P3T-SBB-B
Spannungsart
Gleichstrom
Umgebungsbedingungen, Mechanik
Kippen und Umstürzen
Entspricht IEC 60068-2-31, freier Fall gemäß IEC 60068-2-32
Schockfestigkeit
Kontinuierlich nach IEC/EN 60068-2-29
Mechanisch, nach IEC/EN 60068-2-27
Mechanisch, nach IEC/EN 60068-2-27
Schwingfestigkeit
nach IEC/EN 60068-2-6
Klimatische Umweltbedingungen
Umgebungsbetriebstemperatur – min
0 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-25 °C
Umgebungstemperatur Lagerung - max
85 °C
Umweltbedingungen
Schadgase - SO2: 10 ppm (relative Luftfeuchtigkeit < 75 %, keine Kondensation)
Schadgase - H2S: 1 ppm (relative Luftfeuchtigkeit < 75 %, keine Kondensation)
Schadgase - H2S: 1 ppm (relative Luftfeuchtigkeit < 75 %, keine Kondensation)
Relative Luftfeuchtigkeit
5 - 95 % (Innenraum, Ebene RH-2, nicht kondensierend zur Lagerung bei 45°C)
Elektromagnetische Verträglichkeit
Luftentladung
Entspricht EN 61000-4-2
Berstimpuls
nach IEC/EN 61000-4-4
Elektromagnetische Felder
Nach IEC/EN 61100-4-2
Störaussendung
30 - 230 MHz (emittiert, hochfrequent, nach EN 55016-2-3)
230 - 1000 MHz (emittiert, hochfrequent, nach EN 55016-2-3)
230 - 1000 MHz (emittiert, hochfrequent, nach EN 55016-2-3)
Einströmung
IEC/EN 61100-4-6
Stromstoßbemessung
Nach IEC/EN 61000-4-5 Stufe 4
Spann.einbr
Gemäß EN 61131-2 (Spannungsvariationen/Spannungseinbrüche)
Bemessungswerte
Verlustleistung
Typisch 1.3 W
Bemessungsisolationsspan. (Ui)
500 V
Versorgungsstrom
1,5 A, IMB, max. Systemversorgungsstrom, Versorgungsmodule
10 A, IEI, max. Betriebsstrom, Versorgungsmodule
10 A, IEI, max. Betriebsstrom, Versorgungsmodule
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
18 VDC
Versorgungsspannung bei DC - max
30 VDC
Kommunikation
Feldspannung
24 V DC (UL)
Anzahl Bytes
4 Diagnosebytes
Protokoll
Andere Bussysteme
Arbeitssicherheit
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Potentialtrennung
Über Optokoppler: ja
Bauartnachweis
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Statische Verlustleistung, stromunabhängig PVS
1.3 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 18 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 1 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraub-/Federzuganschluss |
| Mit Potentialtrennung (EF003272) | Ja |
| Mit Einspeisemodul (EF003993) | Nein |
| Geeignet als Segmentmodul (EF004104) | Ja |
| Distanzmodul (EF006653) | Nein |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Busdiagnose möglich (EF003989) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 12.6 mm |
| Höhe (EF000040) | 74.1 mm |
| Tiefe (EF000049) | 55.4 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XN-BR-24VDC-D Y7-140071 140071 DE_140035.pdf | 2 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
