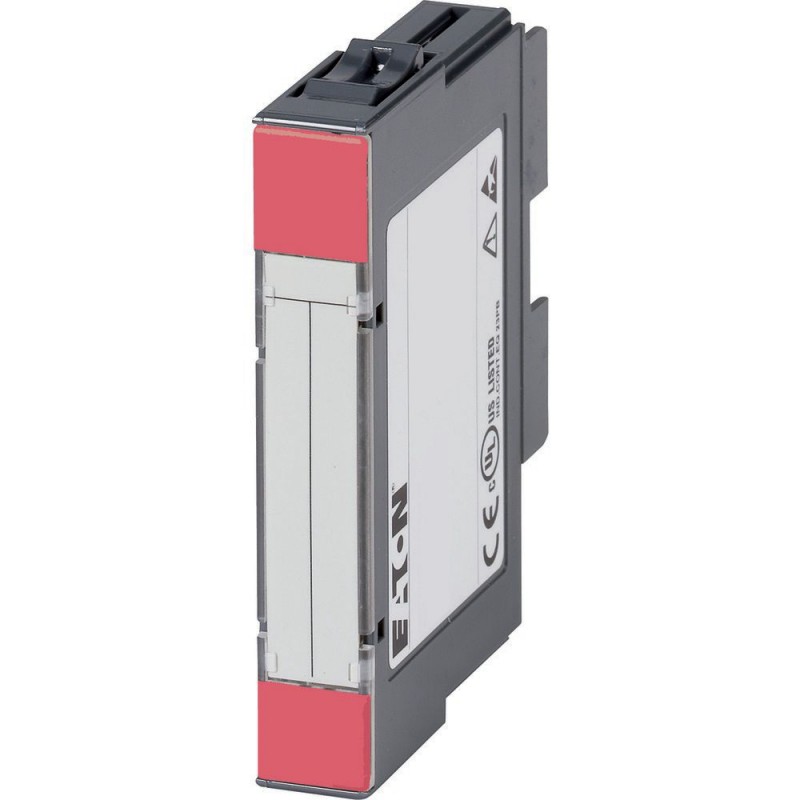

XN-2DO-24VDC-2A-P 140055 Y7-140055 EATON ELECTRIC Ausgangsmodul, digital, XI/ON, 24VDC, 2DO, 2A, plusschalte..
XN-2DO-24VDC-2A-P
140055
Y7-140055
EATON-MOELLER
Ausgangsmodul, digital, XI/ON, 24VDC, 2DO, 2A, plusschaltend
XN-2DO-24VDC-2A-P
Eaton XN Digitales Ausgangsmodul XI/ON, 24 V DC, 2DO, 2A, pulsschaltend
Das XI/ON Standard-I/O-System bietet durch seine große Modularität und große Funktionsvielfalt für jede Anwendung die passende I/O-Lösung. Steckbare Module, Hot-Swapping von Modulen, Verdrahtung an der Basismodulschraube oder Zugfeder, mechanische Codierung der Module. Die Standard-Gateways unterstützen die CANopen-Bussysteme, PROFIBUS-DP deviceNet und Ethernet.
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
Remote-E / A-Module XION
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton XN Ausgangsmodul
Katalognummer
140055
Produkt Länge/Tiefe
55.4 mm
Produkthöhe
74.1 mm
Produktbreite
12.6 mm
Produktgewicht
0.028 kg
Zertifikat(e)
IEC/EN 61131-2
CSA-C22.2 No. 142
IEC/EN 61000-6-4
UL Category Control No.: NRAQ, NRAQ7
UL 508
IEC/EN 6113-2
UL File No.: E205091
UL report applies to both US and Canada
CE
UL Recognized
CSA Class No.: 2252-01, 2252-81
Certified by UL for use in Canada
CULus
IEC/EN 61000-6-2
CSA-C22.2 No. 142
IEC/EN 61000-6-4
UL Category Control No.: NRAQ, NRAQ7
UL 508
IEC/EN 6113-2
UL File No.: E205091
UL report applies to both US and Canada
CE
UL Recognized
CSA Class No.: 2252-01, 2252-81
Certified by UL for use in Canada
CULus
IEC/EN 61000-6-2
EAN
7640130120228
Modellcode
XN-2DO-24VDC-2A-P
Merkmale und Funktionen
Elektrische Anschlussart
Schraube/Federzuganschluss
Merkmale
Feldbusanschluss über separaten Buskoppler möglich
Ausstattung:
Anschließbare Sensoren für ohmsche Lasten
Anschließbare Sensoren für Lampenlasten
Anschließbare Sensoren für induktive Lasten
Anschließbare Sensoren für Lampenlasten
Anschließbare Sensoren für induktive Lasten
Funktionen
Positivschaltung
Diagnosefunktion
Kurzschlussschutz, Verfügbare Ausgänge
Diagnosefunktion
Kurzschlussschutz, Verfügbare Ausgänge
Allgemein
Stromverbrauch
50 mA, von Versorgungsklemme
33 mA, aus Modulbus, Analoge Eingangsmodule
33 mA, aus Modulbus, Analoge Eingangsmodule
Schutzart
IP20
Montageart
Tragschienenmontage möglich
Anzahl der Kanäle
2
Betriebsfrequenz
< 2 bei induktiver Last
Produktkategorie
XN Slice-Modul
Geeignet für
Basismodule mit C-Verbindung: 2-Leiter/3-Leiter
Basismodule mit C-Verbindung: 4-Leiter
Basismodule mit C-Verbindung: 4-Leiter
Schaltfrequenz
10 Hz, mit Lampenlast, Digitalausgänge
2 Hz
5000 Hz, bei ohmscher Last RLO < 1 kΩ, Digitalausgänge
2 Hz
5000 Hz, bei ohmscher Last RLO < 1 kΩ, Digitalausgänge
Typ
XI/ON I/O-Modul
Benutzt mit
XN-S4T-SBCS
XN-S3S-SBC
XN-S4S-SBCS
XN-S3T-SBC
XN-S3S-SBC
XN-S4S-SBCS
XN-S3T-SBC
Spannungsart
DC
Umgebungsbedingungen, Mechanik
Kippen und Umstürzen
Entspricht IEC 60068-2-31, freier Fall gemäß IEC 60068-2-32
Schockfestigkeit
Kontinuierlich nach IEC/EN 60068-2-29
Mechanisch, nach IEC/EN 60068-2-27
Mechanisch, nach IEC/EN 60068-2-27
Schwingfestigkeit
nach IEC/EN 60068-2-6
Klimatische Umweltbedingungen
Umgebungsbetriebstemperatur – min
0 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-25 °C
Umgebungstemperatur Lagerung - max
85 °C
Umweltbedingungen
Schadgase - H2S: 1 ppm (relative Luftfeuchtigkeit < 75 %, keine Kondensation)
Schadgase - SO2: 10 ppm (relative Luftfeuchtigkeit < 75 %, keine Kondensation)
Schadgase - SO2: 10 ppm (relative Luftfeuchtigkeit < 75 %, keine Kondensation)
Relative Luftfeuchtigkeit
5 - 95 % (Innenraum, Ebene RH-2, nicht kondensierend zur Lagerung bei 45°C)
Elektromagnetische Verträglichkeit
Luftentladung
nach EN 61100-4-2
Berstimpuls
nach IEC/EN 61000-4-4
Kontaktentladung
nach EN 61100-4-2
Elektromagnetische Felder
Nach IEC/EN 61100-4-2
Störaussendung
30 - 230 MHz (emittiert, hochfrequent, nach EN 55016-2-3)
230 - 1000 MHz (emittiert, hochfrequent, nach EN 55016-2-3)
230 - 1000 MHz (emittiert, hochfrequent, nach EN 55016-2-3)
Einströmung
IEC/EN 61100-4-6
Stromstoßbemessung
Nach IEC/EN 61000-4-5 Stufe 4
Spann.einbr
Gemäß EN 61131-2 (Spannungsvariationen/Spannungseinbrüche)
Bemessungswerte
Verlustleistung
1 W
Bemessungsbetriebsspannung
24 V DC (Versorgungsklemme)
Kurzschlussschutz
Geschützt, Kurzschlussfestigkeit, Digitalausgänge
Kurzschlussauslöser
automatisch, Ii, Reset nachdem Kurzschluss behoben wurde , Digitalausgänge
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
18 VDC
Versorgungsspannung bei DC - max
30 VDC
Kommunikation
Schn.st.
Abschlusswiderstand: < 12 Ω
Anzahl Bytes
2 Diagnosebytes
Protokoll
Andere Bussysteme
Eingang Ausgang
Verzögerungszeit
100 µs, Digitalausgänge, Verzögerung bei Signal-Änderung und ohmscher Last, von Low- auf High-Pegel
100 µs, Digitalausgänge, Verzögerung bei Signal-Änderung und ohmscher Last, von High- auf Low-Pegel
100 µs, Digitalausgänge, Verzögerung bei Signal-Änderung und ohmscher Last, von High- auf Low-Pegel
Eingangsspannung
Min. L+ 1 V (Digitaleingänge, High-Pegel)
Lampenlast
≤ 6 W (bei RLL)
Bürdenwiderstand
1,2 h (induktive Last)
≥ 12 Ω
≥ 12 Ω
Anzahl Eingänge (digital)
0
Anzahl Ausgänge (digital)
2
Ausgang
2 Digitalausgänge (24 V DC, 2 A)
Ausgangsstrom
4 A, Modul-Gesamtstrom, Digitalausgänge
< 2.4 A (High-Pegel, zulässiger Bereich)
2 A
< 2.4 A (High-Pegel, zulässiger Bereich)
2 A
Ausgangsspannung
23 V DC (Digitalausgänge)
Nutzungsfaktor
100 %
Arbeitssicherheit
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Potentialtrennung
Über Optokoppler: ja
Bauartnachweis
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Statische Verlustleistung, stromunabhängig PVS
1 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 18 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der digitalen Eingänge (EF001992) | 0 |
| Anzahl der digitalen Ausgänge (EF001993) | 2 |
| Digitale Eingänge konfigurierbar (EF008516) | Nein |
| Digitale Ausgänge konfigurierbar (EF008520) | Nein |
| Eingangsstrom bei Signal 1 (EF001428) | 0 mA |
| Zulässige Spannung am Eingang (EF007554) | 0 V |
| Art der Eingangsspannung (EF003033) | DC |
| Art des Digitalausgangs (EF003601) | Transistor |
| Ausgangsstrom (EF003202) | 2 A |
| Zulässige Spannung am Ausgang (EF007553) | 0 V |
| Art der Ausgangsspannung (EF008222) | DC |
| Kurzschlussschutz, Ausgänge vorhanden (EF003203) | Ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 1 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraub-/Federzuganschluss |
| Verzögerungszeit bei Signalwechsel (EF002382) | 0.08 ms |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 12.6 mm |
| Höhe (EF000040) | 74.1 mm |
| Tiefe (EF000049) | 55.4 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XN-2DO-24VDC-2A-P Y7-140055 140055 DE_140035.pdf | 2 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
