> EATON - MOELLER>Leistungsschalter NZM >NZM4-XBR 284646 Y7-284646 ELECTRIC Blendrahmen, NZM Baugrösse 4
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

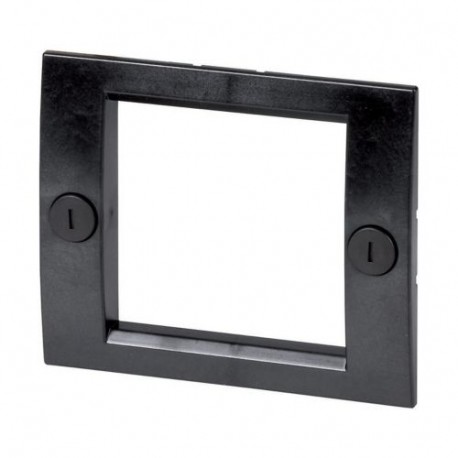

NZM4-XBR 284646 Y7-284646 EATON ELECTRIC Blendrahmen, NZM Baugrösse 4 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XBR 284646 Y7-284646 EATON ELECTRIC Blendrahmen, NZM Baugrösse 4

NZM4-XBR

284646

Y7-284646

EATON-MOELLER

Blendrahmen, NZM Baugrösse 4

NZM4-XBR

Eaton Moeller series NZM - Molded Case Circuit Breaker. Insulating surround, for NZM4

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Modulare Funktionsgruppen machen die Montage flexibel und einfach. , Drehgriff mit Drehmechanismus und Fernbedienung für den Bediener Schutzart IP40. Für längliche Ausschnitte an Türen und Gehäusen mit einer Materialstärke von 1,5 - 5 mm. Äußere Warntafel / Markierungstafel kann aufgeclipst werden. NZM4-XBR kann nicht mit Drehgriff mit Drehmechanismus kombiniert werden. Verwendbar für: NZM4(-4), N(N/O)4(-4)

Mehr Infos


Elektroverteiler-Systeme (inkl. Installationsverteiler) > Abdeckung für Verteilerfeld

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $46.11
Stückpreis: $46.11
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Moeller series NZM operating element accessory
Catalog Number
284646
Product Length/Depth
17.5 mm
Product Height
154 mm
Product Width
262.5 mm
Product Weight
0.157 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
CSA (File No. 22086)
CE marking
UL (File No. E140305)
CSA certified
IEC60947
CSA-C22.2 No. 5-09
UL489
UL (Category Control Number DIHS)
CSA (Class No. 1437-01)
UL listed
EAN
4015082846466
Model Code
NZM4-XBR

Produktspezifikationen

Type
Special features
For toggle lever
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Black
Frame
NZM4
Used with
N(S)4(-4)
NZM4(-4)
Degree of protection
IP40
Material
Plastic

ETIM for 284646 Elektroverteiler-Systeme (inkl. Installationsverteiler) (EC000775)
Merkmal Wert
Höhe (EF000040) 154 mm
Breite (EF000008) 262.5 mm
Tiefe (EF000049) 17.5 mm
Werkstoff (EF002169) Kunststoff
Scharnierend (EF001076) Nein
Schnellschließend (EF001146) Nein
Schutzart (IP) (EF005474) IP40
Farbe (EF000007) schwarz
Transparent (EF006243) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XBR Y7-284646 284646 DE_284646.pdf 264 Kbytes NZM4-XBR Y7-284646 284646 DE_284646.pdf
