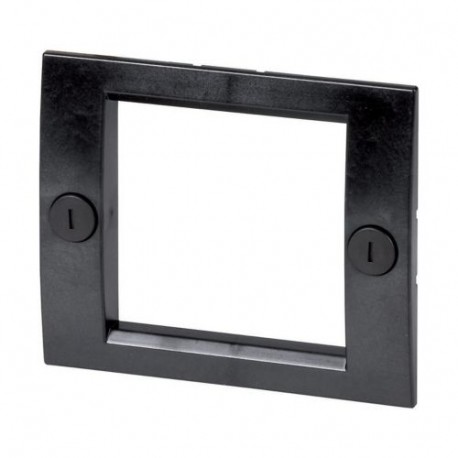

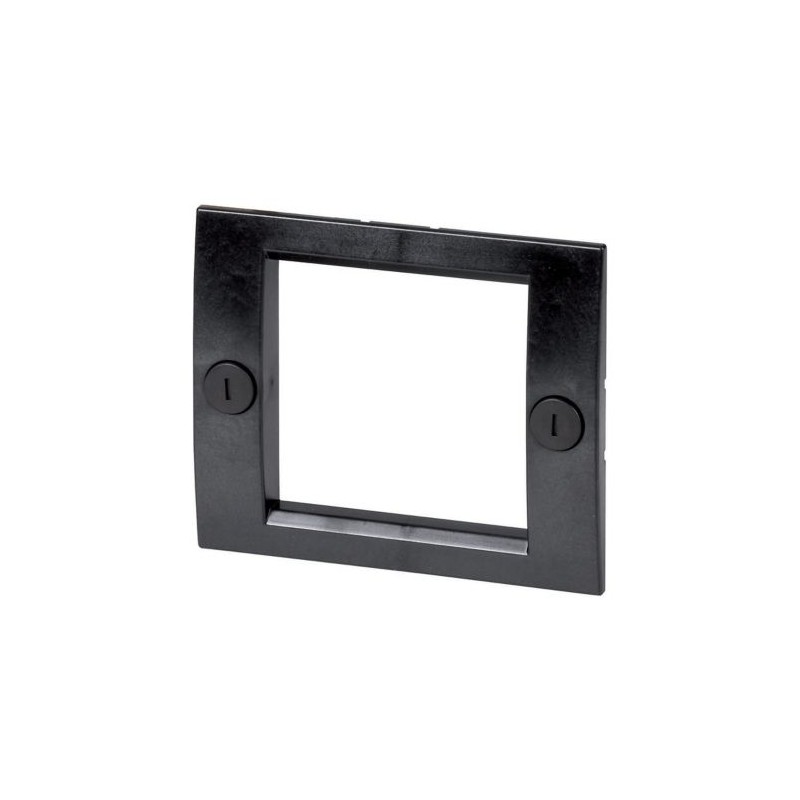

NZM4-XBR 284646 Y7-284646 EATON ELECTRIC Cornice, per NMZ4 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-XBR 284646 Y7-284646 EATON ELECTRIC Cornice, per NMZ4

NZM4-XBR

284646

Y7-284646

EATON-MOELLER

Cornice, per NMZ4

Cornice di rivestimento, NZM4

Eaton Moeller series NZM - Molded Case Circuit Breaker. Insulating surround, for NZM4

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione per l'uso in tutto il mondo. I gruppi funzionali modulari rendono il montaggio flessibile e semplice. I gruppi funzionali modulari rendono il montaggio flessibile e semplice. , maniglia girevole con meccanismo girevole e grado di protezione IP40 per l'operatore remoto. Per aperture oblunghe in porte e armadi con spessori di materiale da 1,5 a 5 mm. La targhetta di segnalazione/targhetta di segnalazione esterna può essere agganciata. NZM4-XBR non può essere combinato con l'impugnatura girevole con meccanismo girevole. Può essere utilizzato per: NZM4 (-4), N (N/A) 4 (-4)

Maggiori dettagli


sistemi di distribuzione elettrica (inclusi distributori per impianti) > Coperchio per quadro di didtribuzione

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $46.12
Prezzo unitario: $46.12
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM accessorio elemento di comando
Sigla catalogo
284646
EAN
4015082846466
Lunghezza/profondità del prodotto
17.5 mm
Altezza prodotto
154 mm
Larghezza prodotto
262.5 mm
Peso prodotto
0.157 kg
Conformità
UL/CSA
IEC
RoHS conform
Certificazione/i
CSA (File No. 22086)
CE marking
UL (File No. E140305)
CSA certified
IEC60947
CSA-C22.2 No. 5-09
UL489
UL (Category Control Number DIHS)
CSA (Class No. 1437-01)
UL listed
Codice modello
NZM4-XBR

Specifiche del prodotto

Utilizzato con
N(S)4(-4)
NZM4(-4)
Tipo
Caratteristiche speciali
Per leva
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Colore
Nero
Carcassa
NZM4
Grado di protezione
IP40
Materiale
Termoplastico

ETIM for 284646 Sistemi di distribuzione elettrica (inclusi distributori per impianti) (EC000775)
Caratteristica Valore
altezza (EF000040) 154 mm
larghezza (EF000008) 262.5 mm
profondità (EF000049) 17.5 mm
materiale (EF002169) materiale sintetico
con cerniera (EF001076) No
a chiusura rapida (EF001146) No
grado di protezione (IP) (EF005474) IP40
colore (EF000007) nero
trasparente (EF006243) No
