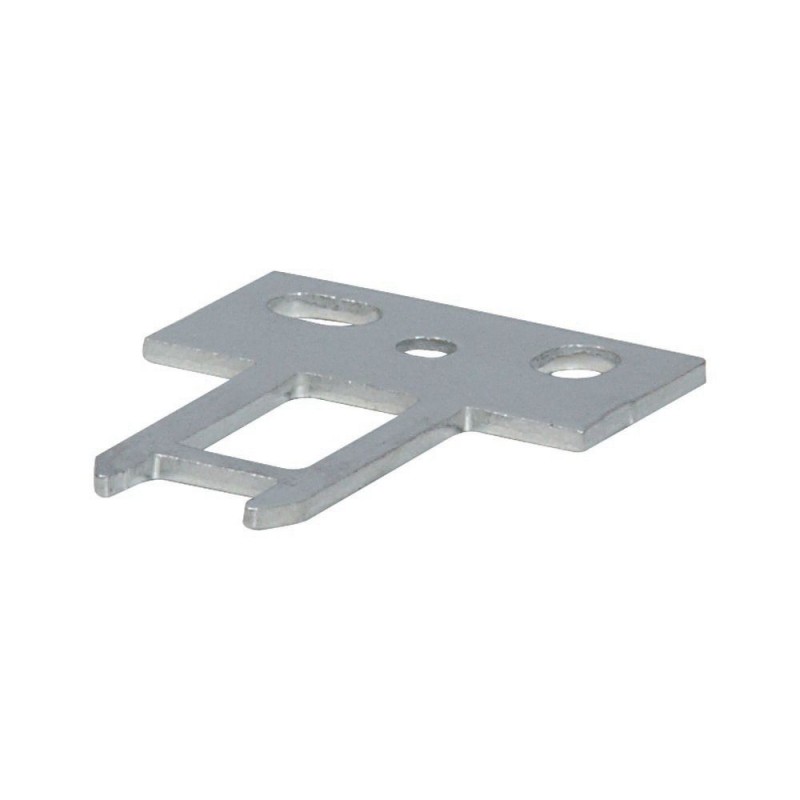

LS-XG-ZBZ 106833 Y7-106833 EATON ELECTRIC Betätiger, gerade Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

LS-XG-ZBZ 106833 Y7-106833 EATON ELECTRIC Betätiger, gerade

LS-XG-ZBZ

106833

Y7-106833

EATON-MOELLER

10

Betätiger, gerade

LS-XG-ZBZ

Eaton Moeller® series LS Betätiger, flach

Aktuator, Grundfunktion: Aktuatoren, Teilegruppen-Referenz: LS... ZBZ/X, Funktion: Flachantrieb, Edelstahl, Verwendbar für: Schiebetüren

Mehr Infos


Sensoren > Betätiger für Positionsschalter mit getrenntem Betätiger

Positionsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $78.76
Stückpreis: $7.88
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series LS Actuator
Katalognummer
106833
Produkt Länge/Tiefe
44 mm
Produkthöhe
2 mm
Produktbreite
35 mm
Produktgewicht
0.011 kg
Zertifikat(e)
CSA Class No.: 3211-03
CSA File No.: 012528
UL 508
IEC/EN 60947-5
UL Category Control No.: NKCR
CSA
CSA-C22.2 No. 14
UL
CE
UL File No.: E29184
IEC/EN 60947
EAN
4015081065936
Modellcode
LS-XG-ZBZ

Merkmale und Funktionen

Funktionen
Zur Kombination mit Grundgeräten LS-...ZBZ/X
Material
Edelstahl

Allgemein

Einschaltdauer
100 %
Ausführung
Standardbetätiger
Betriebsfrequenz
800 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Bemessungsstoßspannungsfestigkeit (Uimp)
4000 V AC
Wiederholgenauigkeit
0,02 mm (Kontakte/Schaltvermögen)
Typ

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig
Schockfestigkeit
10 g, Schleichschaltglied, Mechanisch, Halbsinusstoß 20 ms

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
40 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,5 - 1,5) mm²
1 x (0,5 - 1,5) mm²
Anschlusskapazität (fest)
2 x (0,75 - 1,5) mm²
1 x (0,75 - 2,5) mm²

Bemessungswerte

Leistgsaufnahme
8 W bei 24 V DC (elektromechanische Betätigung)
8 VA bei 120 V AC (elektromechanische Betätigung)
Bemessungsisolationsspan. (Ui)
400 V
Bemessungsbetriebsstrom (Ie)
0,8 A bei 110 V
4 A bei AC-15, 380 V 400 V 415 V
3 A bei 24 V
0,3 A bei 220 V
6 A bei AC-15, 220 V 230 V 240 V
6 A bei AC-15, 24 V
Bemessungsdaten Kurzschlussschutz
Max. 6 A gG/gL, Sicherung, Kontakte
Netzfrequenz
Max. 400 Hz, Kontakte
Spannungssicherheit
1,1 x Us, Anzug- und Abfallwerte
0.85 x Us, Anzug- und Abfallwerte

Betätigungselement

Zuhaltekraft
1600 N (gemäß GS-ET-19 (04/2004), XWA, XFG, XF)
1700 N (gemäß GS-ET-19 (04/2004), XG, XW, XNG)
1200 N (gemäß GS-ET-19 (04/2004), XNW)

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 106833 Sensoren (EC001487)
Merkmal Wert
Ausführung (EF000010) Standardbetätiger
