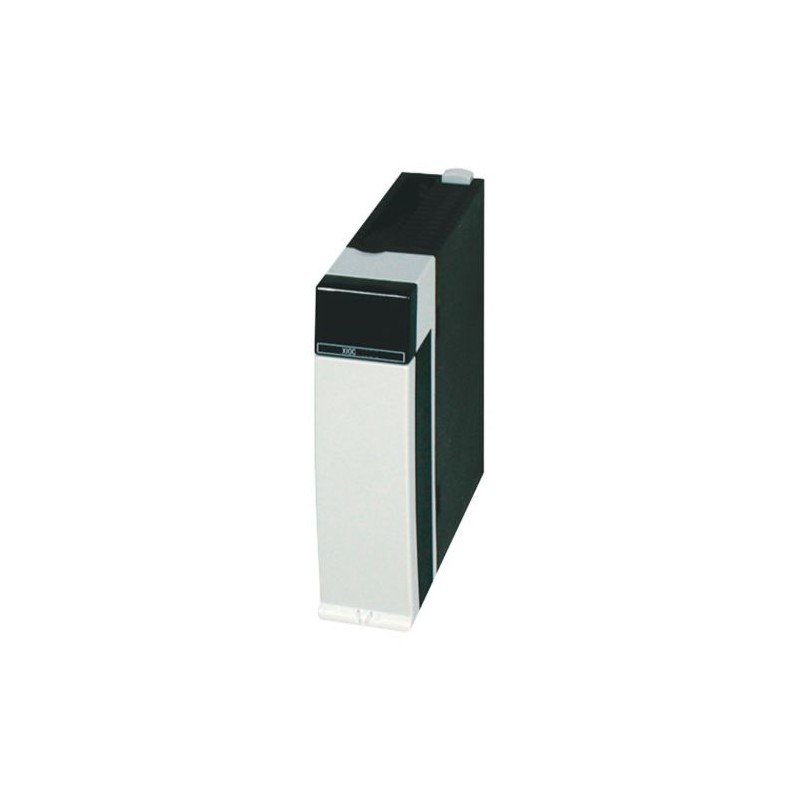

XIOC-8DO 257894 0004519663 EATON ELECTRIC digitales Ausgangsmodul für Modularsteuerung XC100/200, 24VDC, 8DO.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XIOC-8DO 257894 0004519663 EATON ELECTRIC digitales Ausgangsmodul für Modularsteuerung XC100/200, 24VDC, 8DO..

XIOC-8DO

257894

0004519663

EATON-MOELLER

digitales Ausgangsmodul für Modularsteuerung XC100/200, 24VDC, 8DO(T)

XIOC-8DO

Mehr Infos


Industriesteuerungen SPS > SPS-Digitales Ein-/Ausgangs-Modul

XC-SPSen

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


digitales Ausgangsmodul für Modularsteuerung XC100/200, 24VDC, 8DO(T)
Modularsteuerungen XC100 und XC200 zeichnen sich durch ihren in weiten Grenzen skalierbaren Aufbau aus. Verschiedene CPU-Leistungsklassen und vielfältige Erweiterungsbaugruppen (XIOC-Module) stehen zur Verfügung. Die Kompaktsteuerungen XC152 ermöglichen kostengünstige Lösungen von Automatisierungsaufgaben mittels ihrer Rechenleistung, der SmartWire-DT Anschaltung sowie einer Vielzahl weiterer Schnittstellen. Ein besonderes Merkmal ist die Integrationsfähigkeit der Produkte in moderne Kommunikationskonzepte. Der Datenaustausch über die Ethernet-Schnittstelle zu OPC Clients oder der integrierte WEB-Server ermöglichen innovative Lösungen.

Lieferprogramm

Sortiment
Modularsteuerungen XC
Funktion
Erweiterungen XI/OC
Funktion
Digitalmodule
Kompaktes I/O-System zum Anschluss an XC100/200 Modular PLCs
XC100/200 mit max. 15 XI/OC-Modulen erweiterbar
wahlweise Schraubklemmen oder Federzugklemmen für digitale/analoge Module
Beschreibung
8 Ausgänge 24 V DC, 0.5 A

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 61131-2
EN 50178
Umgebungstemperatur
0 - +55 °C
Lagerung [ϑ]
-25 - +70 °C
Schwingfestigkeit
10 - 57 Hz ± 0.075 mm
57 - 150 Hz ± 1.0 g
Schockfestigkeit
15
Schockdauer 11 ms g
Schlagfestigkeit
500 g/⌀ 50 mm ±25 g
Überspannungskategorie/Verschmutzungsgrad
II/2
Schutzklasse
1
Schutzart
IP20
Störaussendung
DIN/EN 55011/22, Klasse A
Gewicht
0.16 kg
Spannungsversorgung
Bemessungsspannung [Ue]
24 (12) V DC
zulässiger Bereich
20.4 bis 28.8 (11.8 bis 14.4)
Überbrückung von SpannungseinbrüchenDauer des Einbruchs
10 ms
Überbrückung von SpannungseinbrüchenWiederholrate
1 s
Restwelligkeit
≦ 5 %
maximale Verlustleistung [Pv]
0.4 W
Ausgänge
Ausgangsart
Transistor (Source-Typ)
Ausgangsspannung
24 (-15…+20 %) V DC
Schaltstrom, minimal
1 mA
Leckstrom
0.1 mA
AusgangsverzögerungAUS → EINEntprellung AUS
≦ 0.3 ms
Ausgangskanäle
8 Anzahl
Kanäle mit gleichem Bezugspotential
8 Anzahl
Überspannungsschutz
Diode
Sicherung
keine A
Kurzschlussschutz
ja
Potentialtrennung
mit Optokopplern
Anzeigeelement
LED (grün)
Anschlussklemmen
steckbarer Klemmenblock
interne Stromaufnahme (5 V DC)
typ. 30 mA
externe Spannung für Ausgänge/Modul (30 mA zur Modulversorgung) [Us]
24 DC (-15/+20%) V
Kurzschlussschutz
ja
Hinweise

Für extern zugeführte Spannung zum Betrieb des Relais gilt: Bei UL‐Applikationen müssen die Versorgungsleitungen einen Querschnitt von AWG 16 (1.3 mm2) haben.

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0.4 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
0 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Programmable logic controllers PLC (EG000024) / SPS-Digitales Ein-/Ausgangs-Modul (EC001419)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Speicherprogrammierbare Steuerung (SPS) / SPS-Digitales Ein-/Ausgangs-Modul (ecl@ss13-27-24-22-04 [AKE527019])
Versorgungsspannung AC 50 Hz
0 - 0 V
Versorgungsspannung AC 60 Hz
0 - 0 V
Versorgungsspannung DC
20.4 - 28.8 V
Spannungsart der Versorgungsspannung
DC
Anzahl der digitalen Eingänge
0
Anzahl der digitalen Ausgänge
8
Digitale Eingänge konfigurierbar
nein
Digitale Ausgänge konfigurierbar
nein
Leistungsaufnahme
W
Eingangsstrom bei Signal 1
0 mA
Zulässige Spannung am Eingang
20.4 - 28.8 V
Art der Eingangsspannung
DC
Art des Digitalausgangs
Transistor
Ausgangsstrom
0.5 A
Zulässige Spannung am Ausgang
20.4 - 28.8 V
Art der Ausgangsspannung
DC
Kurzschlussschutz, Ausgänge vorhanden
ja
Redundanzfähigkeit
nein
Ausführung des elektrischen Anschlusses
Schraub-/Federzuganschluss
Verzögerungszeit bei Signalwechsel
0.25 - 0.3 ms
Geeignet für Sicherheitsfunktionen
nein
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
30 mm
Höhe
95 mm
Tiefe
100 mm

Approbationen

Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -
