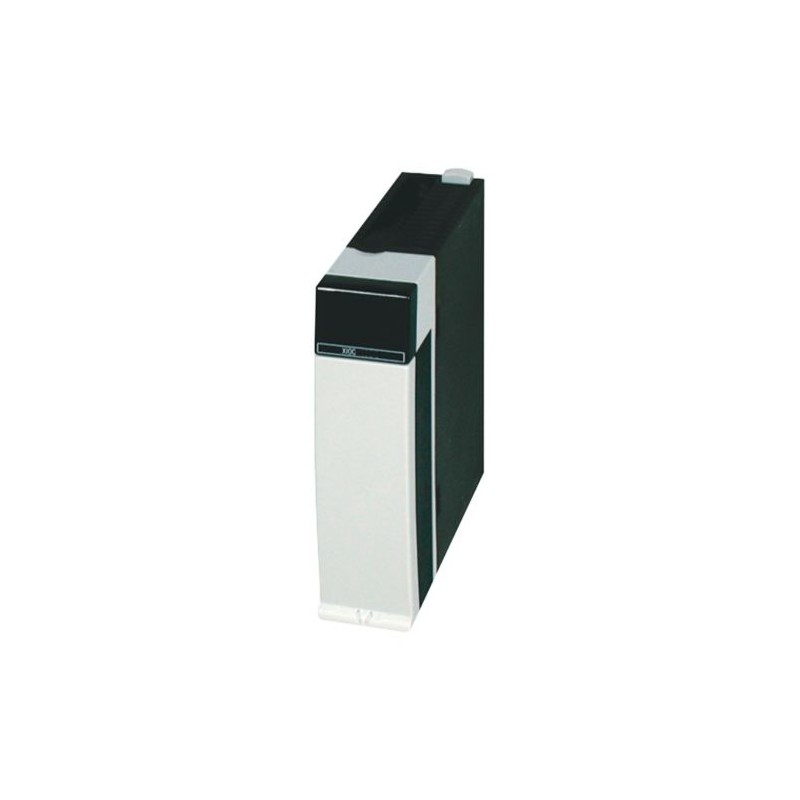

XIOC-8DO 257894 0004519663 EATON ELECTRIC 8S Digital módulo de 24VDC / 0,3A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XIOC-8DO 257894 0004519663 EATON ELECTRIC 8S Digital módulo de 24VDC / 0,3A

XIOC-8DO

257894

0004519663

EATON-MOELLER

8S Digital módulo de 24VDC / 0,3A

Módulo para XC100/200 8 saídas digitais

Módulo de saída digital para XC100 / 200, 24V DC, 8DO (T)

Mais detalhes


Controladores industriais (PLC) > Módulo de entradas/saídas digitais do PLC

Automatismos programáveis ​​XC

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Saída Digital módulo para XC100/200, 24 V DC, 8(T)
Modular de controladores programáveis XC100 e XC200 oferecer um excelente nível de escalabilidade. CPU diferentes classes de desempenho e uma ampla gama de módulos de expansão (XIOC-Módulo) estão disponíveis. O compacto e modular Clps XC152 facilitar custo-efetivas soluções de automação de tarefas usando o seu poder de computação, o SmartWire-DT interface, bem como toda uma gama de interfaces. uma característica especial é a capacidade de integrar o produto em modernos conceitos de comunicação. A troca de dados através da interface de Ethernet para clientes OPC ou integrado servidores WEB, permite a criação de soluções inovadoras.

Programa de entrega

Função
Módulos digitais
Compact I/O do sistema para a conexão de XC100/200 Clps Modulares
XC100/200 expansível com até 15 XI/OC módulos
Opcionalmente, os parafusos dos terminais ou bornes para digital/analógico módulos
Descrição
8 saídas, 24 V DC, 0,3 A

Dados técnicos

Geral
Normas
IEC/EN 61131-2
EN 50178
Temperatura ambiente
0 - +55 °C
Armazenamento [ϑ]
-25 - +70 °C
Resistência à vibração
10 - 57 Hz ±0,075 mm
57 - 150 Hz ±1,0 mm
Mecânica, resistência ao choque
Quinze
Choque duração de 11 ms g
Resistência ao impacto
500 g/⌀ 50 mm ±25 g
Categoria de sobretensão/grau de poluição
II/2
Classe de proteção
Um
Grau de Proteção
IP20
Emissão de interferências
DIN/EN 55011/22, Classe A,
Peso
0.16 kg
Fonte de alimentação
Tensão nominal [Ue]
24 (12) V DC
Admissível gama
20.4 – 28.8 (11.8 – 14.4)
Neutro pólosDuração do mergulho
10 ms
Neutro pólosTaxa da repetição
1 s
Ondulação Residual
Superior a 5 %
O máximo de perda de energia [Pv]
0,4 W
Saídas
Tipo de saída
Transistor (tipo de fonte)
Tensão de saída
24 (-15...+20 %) V DC
Mínima corrente de comutação
1 mA
A corrente de fuga
0,1 mA
De atraso da saídaOff → OnDebounce OFF
0,3 ms
Canais de saída
8 Qtd.
Canais com o mesmo potencial de referência
8 Qtd.
Proteção contra sobretensão
Diodo
Fusível
Nenhum
Proteção contra curto-circuito
Sim
Potencial de isolamento
Opto-isolado
Indicação de elementos
LED (verde)
Terminações
Plug-in do bloco de terminais
Interno de consumo de corrente (5 V CC)
30 mA
Externos de tensão para saídas/módulo (30 mA para o módulo de alimentação) [Us]
24 VCC (-15/+20%) V
Proteção contra curto-circuito
Sim
Notas

O seguinte aplica-se para a fonte de alimentação externa para operar a relé: na UL aplicações os cabos de alimentação devem ser AWG 16 (1,3 mmDois).

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0,4 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
0 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

PLC (EG000024) / PLC I/O digital-módulo (EC001419)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / SPS digitais de entrada/saída (módulo de [email protected] [AKE527014])
Tensão de alimentação AC 50 Hz
0 - 0 V
Tensão de alimentação CA 60 Hz
0 - 0 V
Tensão de alimentação DC
20.4 - a 28,8 V
Tipo de tensão de tensão de alimentação
DC
Número de entradas digitais
Zero
Número de saídas digitais
Oito
Entradas digitais configuráveis
Nenhum
Saídas digitais configuráveis
Nenhum
Corrente de entrada de sinal 1
0 mA
Permitido tensão de entrada
20.4 - a 28,8 V
Tipo de tensão (tensão de entrada)
DC
Tipo de saída digital
Transistor
Corrente de saída
0,3 A
Permitida a tensão na saída
20.4 - a 28,8 V
Tipo de tensão de saída
DC
Proteção contra curto-circuito, saídas disponíveis
Sim
Redundância
Nenhum
Tipo de conexão elétrica
Parafuso/mola abraçadeira de ligação
Tempo de atraso no sinal de câmbio
0.25 - 0.3 ms
Adequado para funções de segurança
Nenhum
Categoria, de acordo com EN 954-1
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Appendant agente de operação (Ex ia)
Nenhum
Appendant agente de operação (Ex ib)
Nenhum
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Largura
30 mm
Altura
100 mm
Profundidade
95 mm

Aprovações

Padrões De Produto
IEC: veja Dados Técnicos; UL508, CSA-C22.2 Nº 0-M; CSA-C22.2 Nº 142-M; marcação CE
UL Arquivo Nº.
E135462
UL Controlo de Categoria Nenhuma.
NRAQ
CSA Arquivo.
012528
CSA Classe Nenhuma.
2252-01
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Limitação De Corrente Do Disjuntor
Nenhum
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -

Dimensões

272X107
272X046
