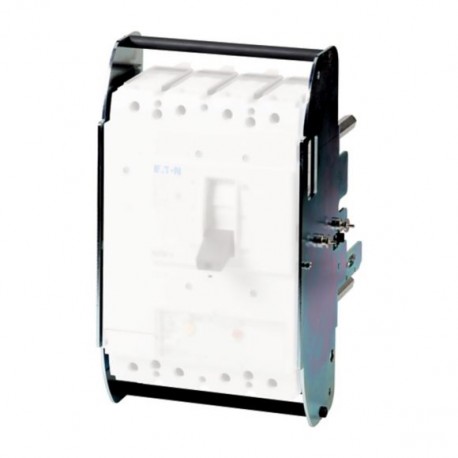

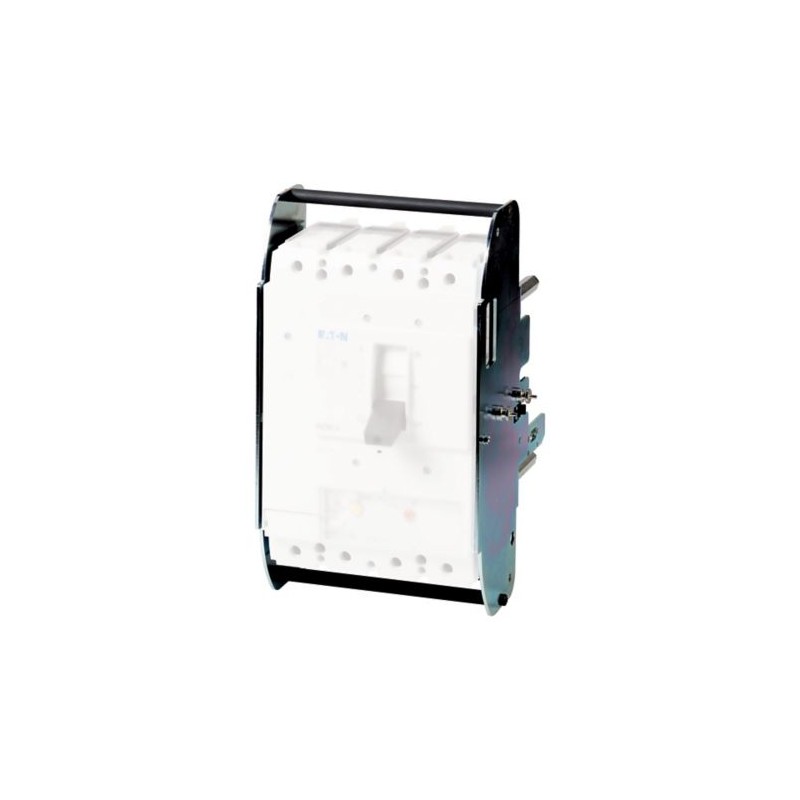

+NZM4-XAVE 266717 Y7-266717 EATON ELECTRIC Ausfahreinsatz, 3p, 1600A. Kann nur zusammengebaut verkauft werde.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

+NZM4-XAVE 266717 Y7-266717 EATON ELECTRIC Ausfahreinsatz, 3p, 1600A. Kann nur zusammengebaut verkauft werde..

+NZM4-XAVE

266717

Y7-266717

EATON-MOELLER

Ausfahreinsatz, 3p, 1600A. Kann nur zusammengebaut verkauft werden.

+NZM4-XAVE

Ausfahreinsatz, 3p, 1600A

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: für NZM-Leistungsschalter und N-Lasttrennschalter, die nicht UL/CSA-zugelassen sind. Verwendbar für: NZM4, N4, NZM4-4, N4-4

Mehr Infos


Niederspannungsschaltgeräte > Sockel für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist eingeschränkt. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.

Gehen Sie zum alternativen Produkt: NZM4-XAS14-1600 283292

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Steckvorrichtung
Katalognummer
266717
Produkt Länge/Tiefe
509 mm
Produkthöhe
240 mm
Produktbreite
297 mm
Produktgewicht
28 kg
Einhaltung(en)
IEC
RoHS conform
Zertifikat(e)
IEC/EN 60947
EAN
4015082667177
Modellcode
+NZM4-XAVE

Produktspezifikationen

Typ
Zubehör Verlängerungseinsatz für Grundgerät
Merkmale
Ausführung als Einbaugerät
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM4
Montagemethode
Ausfahrtechnik
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C
Umgebungstemperatur Lagerung - min
40 °C
Nennstrom
1488 A
Berührungsschutz
finger- und handrückensicher nach VDE 0106 Teil 100
Klemmenausstattung enthalten
Ausfahrkontakte
Isolierung
300 V AC (zwischen den Hilfskontakten)
500 V AC (zwischen Hilfskontakten und Hauptkontakten)
Energie-Einspeiserichtung
beliebig
Elektr. Anschlusstyp d. Hauptstromkreises
Andere
Einbaulage
Vertikal
Anzahl der Pole
3-polig
Schockfestigkeit
15 g (Halbsinusstoß 11 ms)

ETIM for 266717 Niederspannungsschaltgeräte (EC002043)
Merkmal Wert
Bemessungsstrom In (EF008250) 1488 A
Polzahl (EF001391) 3
Ausführung als Sammelschienenadapter (EF006965) Nein
Ausführung als Einbaugerät (EF006954) Ja
Anschlussart Hauptstromkreis (EF006819) sonstige
