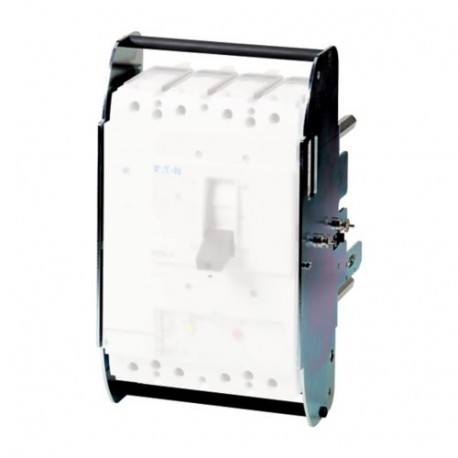

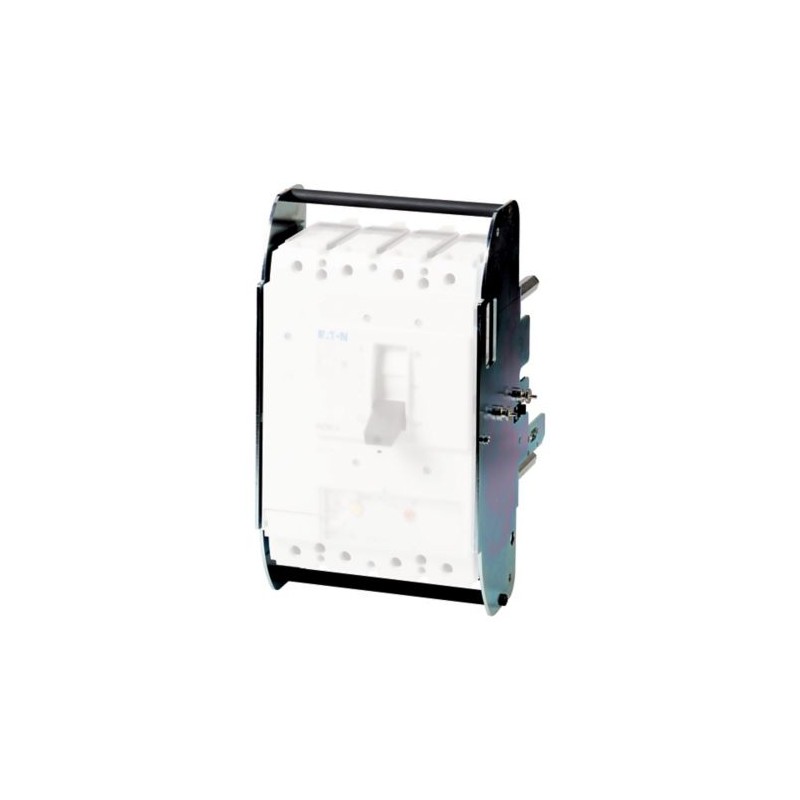

+NZM4-XAVE 266717 Y7-266717 EATON ELECTRIC dispositivo removível. Só pode ser vendido montado. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

+NZM4-XAVE 266717 Y7-266717 EATON ELECTRIC dispositivo removível. Só pode ser vendido montado.

+NZM4-XAVE

266717

Y7-266717

EATON-MOELLER

dispositivo removível. Só pode ser vendido montado.

Conexão de carrinho removível, 3P, 1600A

Transportador removível, 3p, 1600A

Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: Para disjuntores NZM e chaves seccionadoras N-plug não aprovadas pela UL/CSA. Pode ser usado para: NZM4, N4, NZM4-4, N4-4

Mais detalhes


Aparelhos elétricos de baixa tensão > Base para disjuntores

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Vá para o produto alternativo: NZM4-XAS14-1600 283292

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Fique disponível para levantamento, transportadora, 3p 1600A
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: para NZM disjuntores e N interruptores-seccionadores não UL/CSA aprovado. Pode ser usado para: NZM4, N4, NZM4-4, N4-4

Programa de entrega

123I691
A gama de produtos
Acessórios
Acessórios
Extensão para inserir unidade básica
Padrão/Aprovação
IEC
Tipo de instalação
Levantar
Construção de tamanho
NZM4
Descrição
Extensão de inserir é montado com base no interruptor de fábrica para o formulário de extensão de tecnologia de switch
Número de pólos
3 pólo
Equipamento padrão
Extensão contactos

Dados técnicos

Geral
Normas
IEC/EN 60947
Proteção contra contato direto
Dedo e volta da mão-prova VDE 0106 parte 100
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - + 70 °C
Operação
-25 - +70 °C
Mecânica, resistência ao choque (10 ms semi-senoidal de choque), de acordo com a norma IEC 60068-2-27
15 (meia-sinusoidal choque de 11 ms) g
Isolamento de segurança EN 61140Entre contatos auxiliares e principais contatos
500 V CA
Isolamento de segurança EN 61140entre os contatos auxiliares
300 V AC
Posição de montagem
Vertical
Direção de alimentação de entrada
conforme necessário

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Chassis parte de alimentação do disjuntor (EC002043)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Chassis parte disjuntor ([email protected] [ACN955011])
Corrente nominal Em
1488 Um
Número de pólos
Três
Versão do barramento adaptador
Nenhum
A versão do dispositivo interno
Sim
Tipo de conexão elétrica do circuito principal
Outros

Dimensões

123X463

ETIM for 266717 Componentes industriais para Baixa Tensão (EC002043)
Característica Valor
Corrente nominal especificada In (EF008250) 1488 A
Número de polos (EF001391) 3
Versão como adaptador de barramento (EF006965) Não
Versão como dispositivo incorporado (EF006954) Sim
Tipo de conexão elétrica do circuito principal (EF006819) Outro
