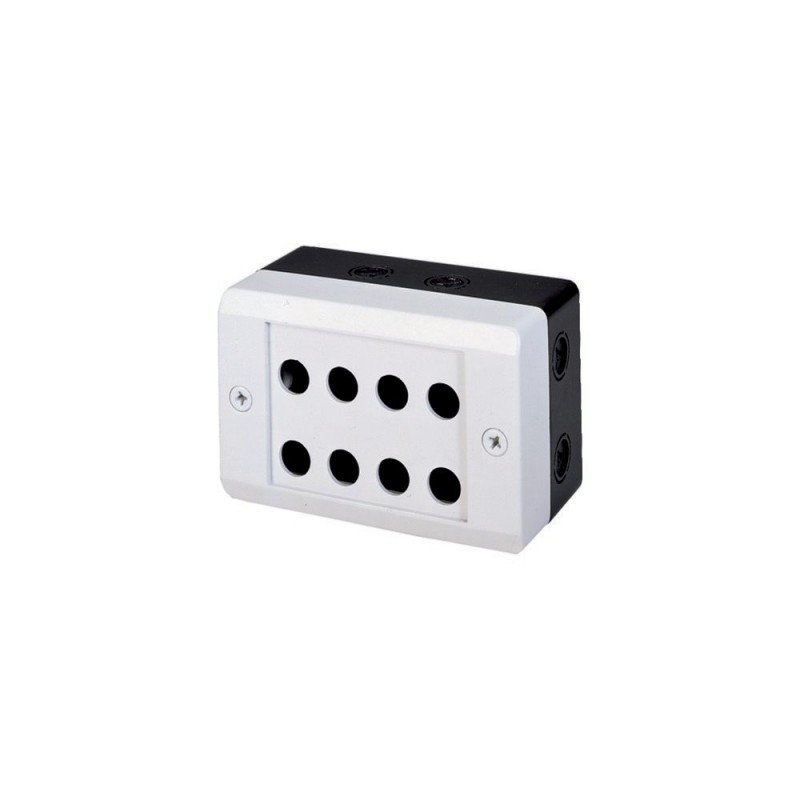

I8 046299 Y7-46299 EATON ELECTRIC Aufbaugehäuse, 8 Einbaustellen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

I8 046299 Y7-46299 EATON ELECTRIC Aufbaugehäuse, 8 Einbaustellen

I8

046299

Y7-46299

EATON-MOELLER

Aufbaugehäuse, 8 Einbaustellen

Aufputz-Gehäuse; 8 Montageorte

Eaton Moeller® series RMQ16 Aufbaugehäuse, 8 Einbaustellen

Aufputzgehäuse, Einzelgerät, für konventionelle Verdrahtung, Mit angespritzten Deckel-Befestigungsschrauben, Anzahl der Plätze: 8, 4 (unten), 7 (seitlich) Menge x M20, Schutzart: IP65, Farbe: Gehäusesockel RAL 9005, schwarz, Anschluss an SmartWire-DT: nein

Mehr Infos


Niederspannungsschaltgeräte > Gehäuse für Befehls- und Meldegeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $67.07
Stückpreis: $67.07
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series RMQ16 Accessory Surface mounting enclosure
Katalognummer
046299
Produkt Länge/Tiefe
100 mm
Produkthöhe
75 mm
Produktbreite
153 mm
Produktgewicht
0.335 kg
Zertifikat(e)
UL Category Control No.: NKCR
UL
CSA Class No.: 3211-03
UL File No.: E29184
CSA
CSA-C22.2 No. 14-05
UL 508
CE
IEC/EN 60947-5
CSA File No.: 46552
EAN
4015080462996
Modellcode
I8

Merkmale und Funktionen

Gehäusefarbe
Grau
Gehäusematerial
Plastik
Ausstattung:
Befestigungsschrauben der geformten Abdeckung
Funktionen
Für konventionelle Verdrahtung
Vorprägungen
4 x M20 (Durchbrüche zur Leitungseinführung unten)
7 x M20 (Durchbrüche zur Leitungseinführung seitlich)
Einbaustellen
8

Allgemein

Schutzart
NEMA 1
IP65
Öffnungsdurchmesser
16 mm

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C

Kommunikation

Anbindung an SmartWire-DT
Nein

Bauartnachweis

Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 046299 Niederspannungsschaltgeräte (EC000200)
Merkmal Wert
Anzahl der Befehlsstellen (EF001372) 8
Gehäusebauform (EF004008) Aufbaugehäuse
Werkstoff des Gehäuses (EF001596) Kunststoff
Werkstoffgüte des Gehäuses (EF024143) sonstige
Durchmesser Öffnungen (EF000243) 16 mm
Farbe des Gehäuseoberteils (EF001373) grau
Schutzart (IP) (EF005474) IP65
Schutzart (NEMA) (EF011959) 1
Breite (EF000008) 153 mm
Höhe (EF000040) 75 mm
Tiefe (EF000049) 100 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
I8 Y7-46299 046299 EN_025434.pdf 1 Mbytes I8 Y7-46299 046299 EN_025434.pdf
