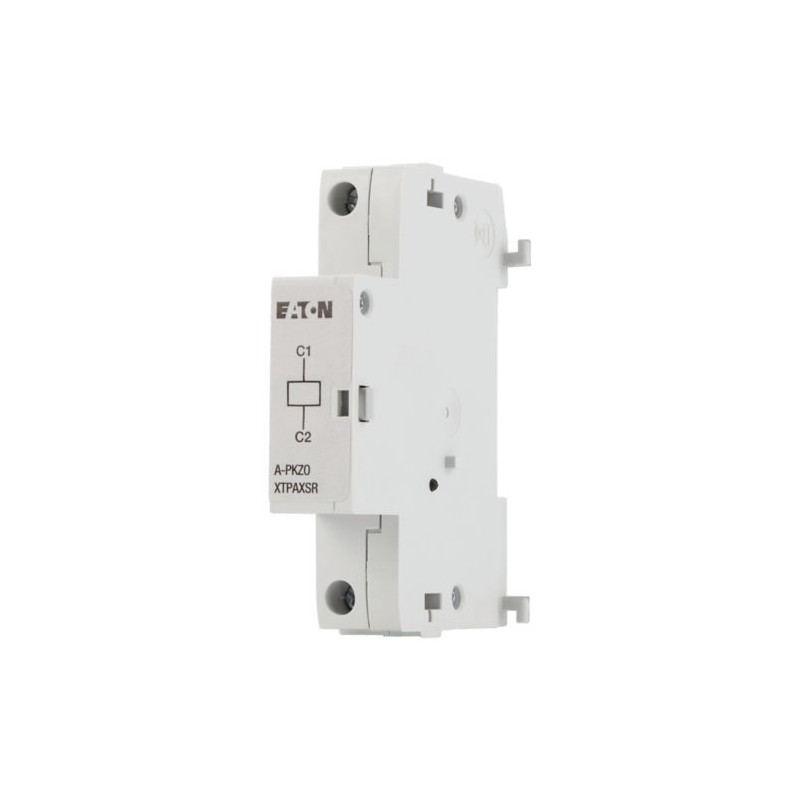

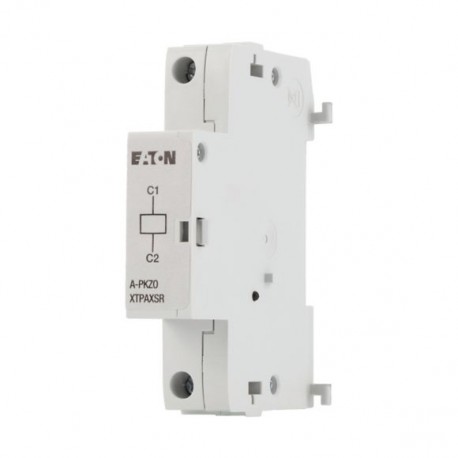

A-PKZ0(110VDC) 073203 Y7-73203 EATON ELECTRIC Arbeitsstromauslöser, 110 V, DC-betätigt Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

A-PKZ0(110VDC) 073203 Y7-73203 EATON ELECTRIC Arbeitsstromauslöser, 110 V, DC-betätigt

A-PKZ0(110VDC)

073203

Y7-73203

EATON-MOELLER

Arbeitsstromauslöser, 110 V, DC-betätigt

Trigger-Spule; Rangieren; 110 V DC

Eaton Moeller® series A-PKZ0 Arbeitsstromauslöser (für Leistungsschalter), 110 V DC, Standardspannung, DC, Schraubklemmen, verwendbar für: Arbeitsstromauslöser PKZ0(4), PKE

Nebenschlussauslöser mit Schraubklemmen, für Leistungsschalter Baugröße PKZ(M)0

Mehr Infos


Niederspannungsschaltgeräte > Arbeitsstromauslöser

Leistungsschalter PKZ

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $49.49
Stückpreis: $49.49
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series PKZ Shunt release
Katalognummer
073203
Produkt Länge/Tiefe
68 mm
Produkthöhe
90 mm
Produktbreite
24 mm
Produktgewicht
0.126 kg
Zertifikat(e)
CE
UL Category Control No.: NLRV
CSA
CSA Class No.: 3211-05
CSA-C22.2 No. 14
CSA File No.: 165628
UL 508
UL File No.: E36332
IEC/EN 60947-4-1
UL
EAN
4015080732037
Modellcode
A-PKZ0(110VDC)

Merkmale und Funktionen

Elektrische Anschlussart
Schraubanschluss

Allgemein

Produktkategorie
Zubehör
Geeignet für
Motor-Sicherheitsschalter
Benutzt mit
Motorschutzschalter
Spannungsart
Gleichstrom

Umgebungsbedingungen, Mechanik

Einbaulage
Kann auf der linken Seite des Motorschutzschalters montiert werden

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C

Anschlussquerschnitte

Anschlusskapazität (eindrähtig/feindrähtig mit Aderendhülse)
2 x (0.75 - 2.5) mm²
1 x (0.75 - 2.5) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
1 x (18 - 14)
2 x (18 - 14)

Bemessungswerte

Betriebsspannung
0,7- 1,1 x Us (DC)
Kurzzeitbetrieb 5 s
0,7 - 1,1 x Us (AC)
Bemessungsbetriebsspannung (Ue) bei AC - min
42 V
Bemessungsbetriebsspannung (Ue) bei AC - max
480 V
Bemessungsbetriebsspannung (Ue) bei DC - min
24 V
Bemessungsbetriebsspannung (Ue) bei DC - max
250 V

Magnetsystem

Betriebsspannung
0,7- 1,1 x Us (DC)
Kurzzeitbetrieb 5 s
0,7 - 1,1 x Us (AC)
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
110 V
Bemessungssteuerspeisespannung (Us) bei DC - max
110 V

Ansprechpartner

Anzahl der Kontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
0
Anzahl der Kontakte (Schließer)
0

Leistungsaufnahme

Leistungsaufnahme (Anzug) bei DC
3 W
Leistungsaufnahme (Halteleistung) bei DC
0.5 W

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

ETIM for 073203 Niederspannungsschaltgeräte (EC001023)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 110 V
Spannungsart zur Betätigung (EF008242) DC
Anfangswert des unverzögerten Kurzschlussauslöser-Einstellbereiches (EF008187) 0 A
Endwert des unverzögerten Kurzschlussauslöser-Einstellbereiches (EF008188) 0 A
Leistungsaufnahme (EF000346) 0.5 W
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Wechsler (EF008257) 0
Geeignet für Leistungsschalter (EF005863) Nein
Geeignet für Lastschalter (EF001543) Nein
Geeignet für Motorschutzschalter (EF005826) Ja
Geeignet für Überlastrelais (EF001545) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
A-PKZ0(110VDC) Y7-73203 073203 EN_265345.pdf 2 Mbytes A-PKZ0(110VDC) Y7-73203 073203 EN_265345.pdf
