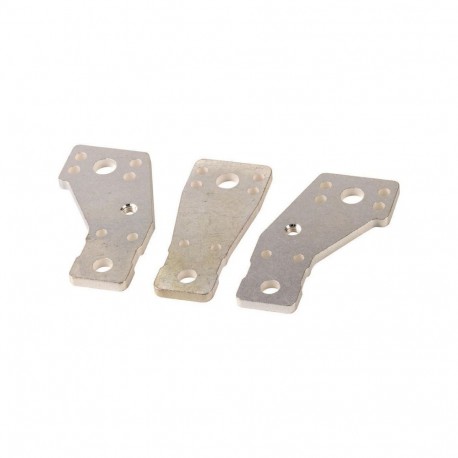

NZM3-XKV70 100514 Y7-100514 EATON ELECTRIC Anschlussverbreiterung, 3p, Baugrösse 3 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM3-XKV70 100514 Y7-100514 EATON ELECTRIC Anschlussverbreiterung, 3p, Baugrösse 3

NZM3-XKV70

100514

Y7-100514

EATON-MOELLER

Anschlussverbreiterung, 3p, Baugrösse 3

NZM3-XKV70

Eaton Moeller series NZM– Kompaktleistungsschalter. Anschlussverbreiterung 3p, Größe 3

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Anmerkungen: Der Typ enthält Teile für eine Klemme, die sich oben oder unten für 3- oder 4-polige Schalter befindet. Zentrale Bohrung für z.B. bis zu 2 Kabelschuhe pro Phase. Kann an Leistungsschalter mit Schraubanschluss montiert werden. Phasentrenner und Isolationsplatte sind standardmäßig im Lieferumfang enthalten. Abstand zwischen den Polmitten bei NZM3(-4)-XKV70: 70mm Bohrung für Steuerdraht vorhanden. Die Klemmen NZM3(‐4)‐XK300 und NZM3(‐4)‐XK22X21 können nachgerüstet werden. Verwendbar für: NZM3(-4), PN3(-4), N(N/O)3(-4)

Mehr Infos


Niederspannungsschaltgeräte > Phasen-Anschlussverbreiterung

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $280.80
Stückpreis: $280.80
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Verbindungstyp
Katalognummer
100514
Produkt Länge/Tiefe
6 mm
Produkthöhe
80 mm
Produktbreite
188 mm
Produktgewicht
0.75 kg
Einhaltung(en)
IEC
UL/CSA
RoHS conform
Zertifikat(e)
CSA (Class No. 1432-01)
CSA certified
UL (File No. E140305)
UL (Category Control Number DIHS)
CE marking
CSA-C22.2 No. 5-09
UL489
CSA (File No. 22086)
UL listed
IEC60947
EAN
4015081004980
Modellcode
NZM3-XKV70

Produktspezifikationen

Typ
Besondere Merkmale
1 Loch
Stromstärkewert
630 A
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM3
Benutzt mit
NZM3, PN3, N(S)3
Geeignet für
Cu-Kabelschuhe
3-polig
Anzahl der Pole
3-polig
Anschlusskapazität (Kupferstreifen)
10 Segmente 50 mm x 1 mm (2x)
Anschlusskapazität (feindrähtiges Kabel)
300 mm² (2x)
500 AWG/kcmil (2x)
Anschlusskapazität (Kupfersammelschiene)
10 mm x 50 mm (2x)

ETIM for 100514 Niederspannungsschaltgeräte (EC002019)
Merkmal Wert
Geeignet für Anzahl der Pole (EF001589) 3
