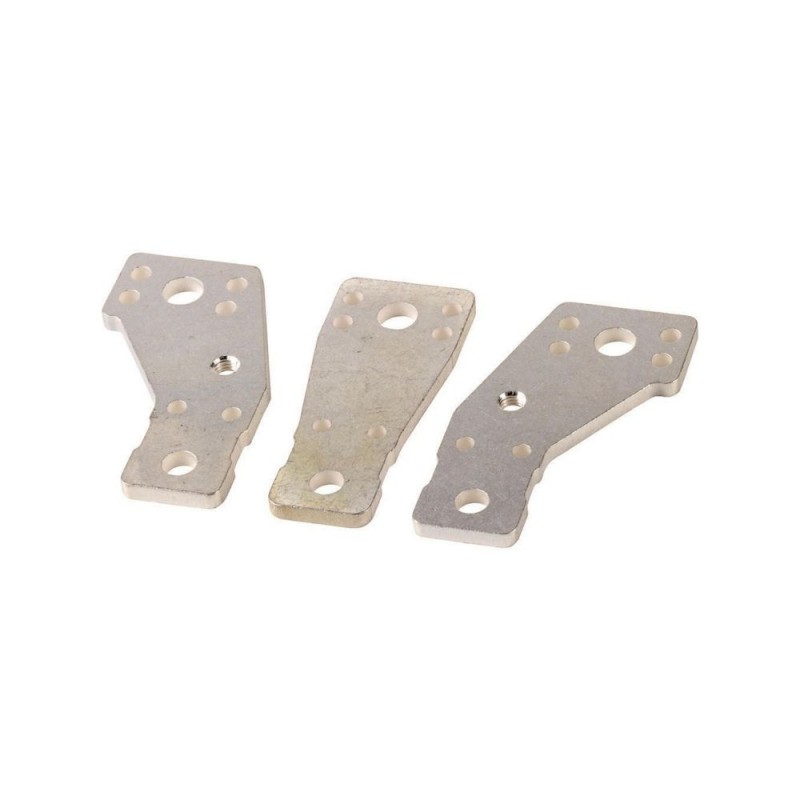

NZM3-XKV70 100514 0004358856 EATON ELECTRIC acessório Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM3-XKV70 100514 0004358856 EATON ELECTRIC acessório

NZM3-XKV70

100514

0004358856

EATON-MOELLER

acessório

Mais detalhes


Disjuntores de baixa tensão > Expansão da conexão de fase

Acessórios NZM

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $224.09
Preço unitário: $224.09

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


geralmente comprados juntos

▲

Mais informação

▲


Conexão de largura de extensão 3p, tamanho 3
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: tipo: contém peças para um terminal localizado na parte superior ou inferior para 3 ou 4 pólos muda. Central de perfuração para e.g. até 2 terminais de cabos por fase. Pode ser montados de disjuntores, com conexão a parafuso. Fase do isolador e o isolamento da placa são incluídos como padrão. distância entre o pólo de centros com NZM3(-4)-XKV70: 70mm Orifício para cabo de controle de existir. Terminais NZM3(-4)‐XK300 e NZM3(-4)‐XK22X21 podem ser adaptados. Pode ser usado para: NZM3(-4), PN3(-4), N(N/S)3(-4)

Programa de entrega

Acessórios
Conexão de largura de extensão
Descrição
Um buraco
Número de condutores
3 pólo
Corrente nominal [eun]
630 A
Para uso com
NZM3, PN3, N(S)3
Terminal de capacidades
Tipo de condutorCu/Al cabo
Cabo de cobre bornes
Terminal de capacidadesflexível
2 x 300 mmDois
AWG/kcmil
2 x 500 mmDois
Terminal de capacidades
Cu de faixa (número de segmentos x largura x segmento de espessura)
(2 x) 10 x 50 x 1,0 mmDois
Cobre barramento largura x espessura [Largura]
(2 x) 10 x 50 mm
Notas

Tipo contém peças para um terminal localizado na parte superior ou inferior for3 ou 4 pólos disjuntores.

Central de furos, e.g. para até 2 terminais de cabos por fase.

Pode ser montados de disjuntores, com parafuso de rescisão

Fase isolador fornecido.

Distância entre o pólo de centros com NZM3(-4)-XKV70: 70 mm

Furo disponível para o cabo de controle.

Terminais de ligação NZM3(-4)‐XK300 e NZM3(-4)‐XK22X21 pode ser instalado.

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Conexão de palhetas/fase espalhador (EC002019)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / Conexão de palhetas/fase espalhador ([email protected] [ACN990012])
Adequado para o número de pólos
Três

Aprovações

Padrões De Produto
UL489; CSA-C22.2 Nº 5-09; IEC60947, a marcação CE
UL Arquivo Nº.
E140305
UL Controlo de Categoria Nenhuma.
DIHS
CSA Arquivo.
022086
CSA Classe Nenhuma.
1432-01
América Do Norte Certificação
UL, CSA

Dimensões

① NZM3(-4)-XK22X21
② NZM3(-4)-XK300
Comprimento com a fase isoladores aprox. 599 mm
