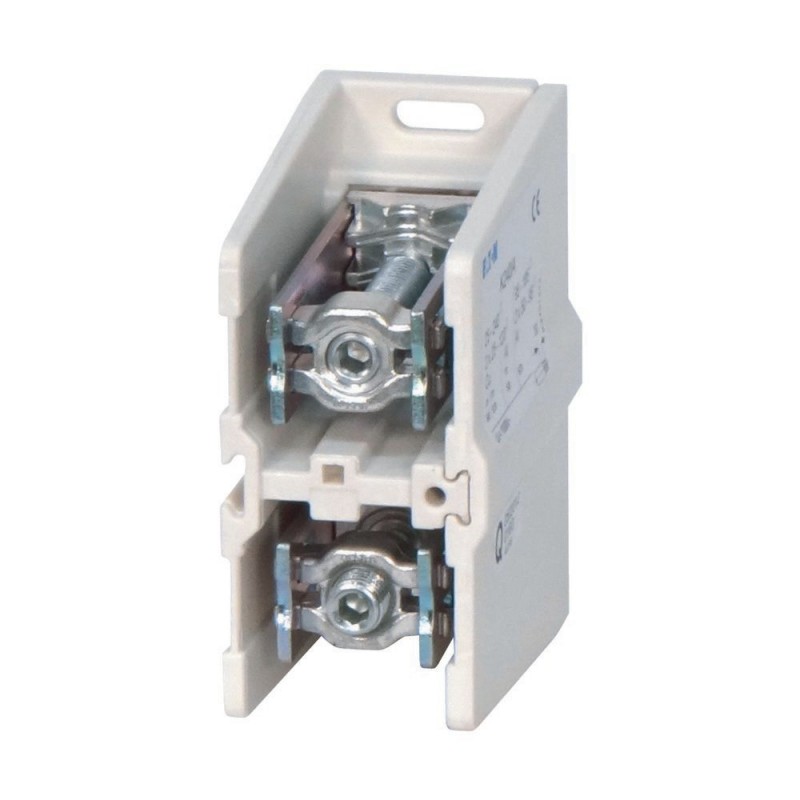

Anschlussklemme, 400A, 1p, flach/rund
Anschlussklemmen K, für AL und CU, eine Seite rund und andere Seite flach, Bemessungsbetriebsstrom Ie=400 A, Pole=1, Anschlussquerschnitte: Kupfer Rundkabel mehrdrähtig, Sektorkabel mehrdrähtig, Rundkabel eindrähtig, Sektorkabel eindrähtig, Rundkabel eindrähtig, Sektorkabel eindrähtig=1x50-240 oder 2x25-120qmm oder Aluminium, Sektorkabel eindrähtig=1x95-185 oder 2x50-95qmm. Andere Seite: Cu-Band 6x16x0.8 bis 10x16x0.8 oder Cu-Schiene=25x15mm, Hinweise: Umbausätze von Bandanschluss in Kabelanschluss separat erhältlich, Klemmeabdeckungen separat erhältlich,
Lieferprogramm
Sortiment
Allgemeines Schaltschrankzubehör
Produktfunktion
Zusatzausrüstung Schaltschrankbau
Zubehör
Anschlussklemmen 160 – 1000 A
Bemessungsisolationsspannung [Ui]
1000 V AC
Beschreibung
einschließlich Schilder für Klemmenbezeichnung U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN,
Zuordnung Bemessungsstrom → Anschlussquerschnitte nach IEC/EN 60439, VDE 0660 Teil 500 bzw. EN 50021
Außenanschluss für Rund- oder Sektorleiter, andere Seite für Cu-Band
Bemessungsbetriebsstrom [Ie]
400 A
Cu-/Al-Kabel
Cu
Rundkabel mehrdrähtig
Sektorkabel mehrdrähtig
○ Rundkabel eindrähtig
Sektorkabel eindrähtig
Al
○ Rundkabel eindrähtig
Sektorkabel eindrähtig
Cu-/Al-Kabel
1 x 50 - 240
2 x 25 - 120
Al-Kabel
Al
Sektorkabel eindrähtig
Al-Kabel
1 x 95 - 185
2 x 50 - 95
Cu-Band
6 x 16 x 0.8 -
10 x 16 x 0.8 mm
Hinweise
Umbausätze von Bandanschluss in Kabelanschluss separat erhältlich
Klemmeabdeckungen separat erhältlich
Technische Daten nach ETIM 9.0
Energy distribution systems (EG000015) / Hauptleitungsklemme (EC000275)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektrisches Isolations- und Verbindungsmaterial / Energieverteilsystem/Schaltanlage / Hauptleitungsklemme (ecl@ss13-27-40-06-03 [ACO369016])
Geeignet für massive Leiter
nein
Geeignet für mehrdrähtige Leiter
ja
Geeignet für feindrähtige Leiter
ja
Geeignet für feindrähtige Leiter ohne Aderendhülse
nein
Geeignet für feinstdrähtige Leiter
nein
Geeignet für feinstdrähtige Leiter ohne Aderendhülse
nein
Leiterquerschnitt Zugang
25 - 240 mm²
Leiterquerschnitt Abgang
25 - 240 mm²
Leiterquerschnitt Zugang AWG
0 - 0
Leiterquerschnitt Abgang AWG
0 - 0
