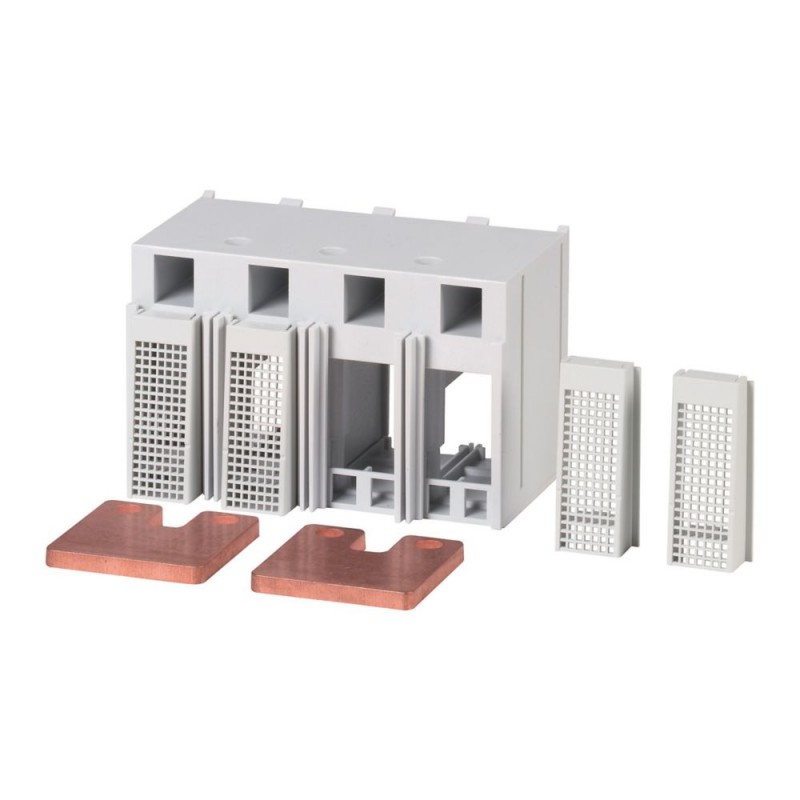

NZM2-4-XKV2P 131730 Y7-131730 EATON ELECTRIC Anschlussbrücke, +Abdeckung, 4/2p Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-4-XKV2P 131730 Y7-131730 EATON ELECTRIC Anschlussbrücke, +Abdeckung, 4/2p

NZM2-4-XKV2P

131730

Y7-131730

EATON-MOELLER

Anschlussbrücke, +Abdeckung, 4/2p

NZM2-4-XKV2P

Eaton Moeller series NZM– Kompaktleistungsschalter. Anschlussbrücke mit Abdeckung 4p, /2p

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Anmerkungen: Teile-Nr. enthält Teile für die obere Schaltseite für 4-polige Schalter N... -S1-DC, die als 2-polige Schalter für DC verwendet werden. Die Links verbinden jeweils 2 Kontakte in Reihe. Ein- und Ausgang unten oder oben, benutzerdefinierbar. = 1250A: für 65 °C Umgebungslufttemperaturanschluss unten durch Modulplatten NZM4-4-XKM2S-1600. Jumper-Kit mit Abdeckung verwenden für: N2-4-.. S1-DC

Mehr Infos


Niederspannungsschaltgeräte > Verdrahtungsset für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $234.48
Stückpreis: $234.48
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Verbindungskit
Katalognummer
131730
Produkt Länge/Tiefe
150 mm
Produkthöhe
94 mm
Produktbreite
95 mm
Produktgewicht
0.599 kg
Einhaltung(en)
IEC
RoHS conform
EAN
4015081286997
Modellcode
NZM2-4-XKV2P

Produktspezifikationen

Benutzt mit
N2-4-…-S1(-S15)-DC
Typ
Zubehör DC-Verbindungskit Klemme
Besondere Merkmale
Brückenbausatz mit Abdeckung IP2X
Stromstärkewert
225 A (40 °C), 170 A (65 °C)
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM2
Geeignet für
4-polig
Anzahl der Pole
2-polig
Ausführung
Sonstige

ETIM for 131730 Niederspannungsschaltgeräte (EC002050)
Merkmal Wert
Geeignet für Anzahl der Pole (EF001589) 4
Ausführung (EF000010) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-4-XKV2P Y7-131730 131730 PT_142271.pdf 3 Mbytes NZM2-4-XKV2P Y7-131730 131730 PT_142271.pdf
