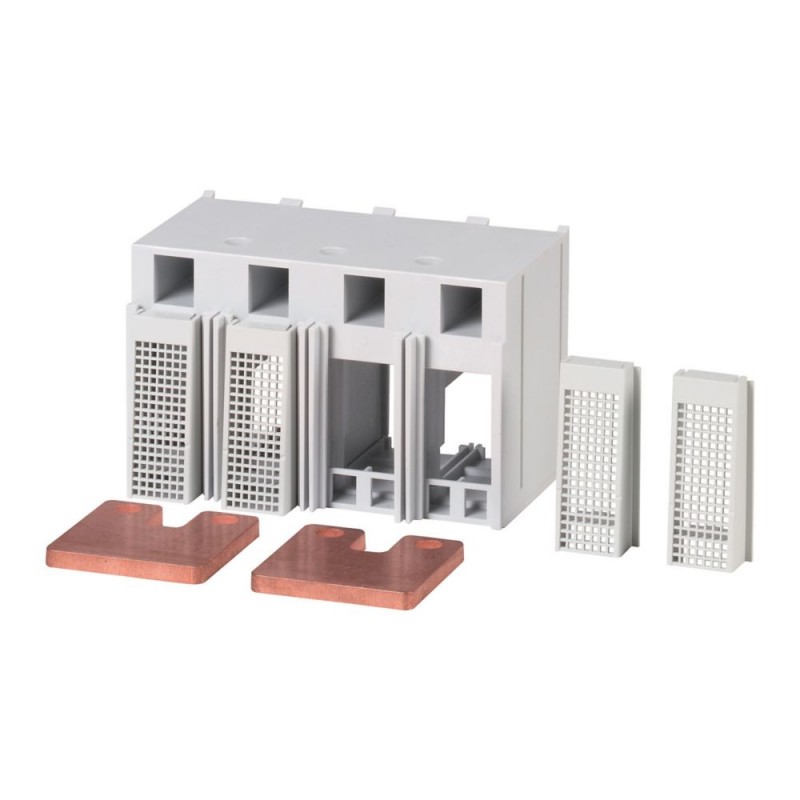

NZM2-4-XKV2P 131730 Y7-131730 EATON ELECTRIC Barrettes de pontage, avec capot 4p, /2p Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-4-XKV2P 131730 Y7-131730 EATON ELECTRIC Barrettes de pontage, avec capot 4p, /2p

NZM2-4-XKV2P

131730

Y7-131730

EATON-MOELLER

Barrettes de pontage, avec capot 4p, /2p

NZM2-4-XKV2P

Eaton Moeller series NZM - Molded Case Circuit Breaker. Terminal jumper, with cover 4p, /2p

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : réf. contient des pièces pour le côté supérieur de l’interrupteur pour les interrupteurs à 4 pôles... -S1-DC qui sont utilisés comme commutateurs à 2 pôles pour le courant continu. Les liens relient chacun 2 contacts en série. Unité entrante et sortante en bas ou en haut, définissable par l’utilisateur. = 1250A : pour une température de l’air ambiant de 65 °C raccordement par le bas par des plaques de module NZM4-4-XKM2S-1600. Utilisez le kit de cavalier avec couvercle pour : N2-4-.. S1-DC

Plus de détails


Appareillage industriel basse tension > Kit de câblage pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $230.75
Prix unitaire: $230.75
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM link kit
Catalog Number
131730
Model Code
NZM2-4-XKV2P
EAN
4015081286997
Product Length/Depth
150 mm
Product Height
94 mm
Product Width
95 mm
Product Weight
0.599 kg
Compliances
IEC
RoHS conform

Spécifications du produit

Used with
N2-4-…-S1(-S15)-DC
Type
AccessoryDC link kitTerminal
Special features
Jumper kit with cover IP2X
Amperage Rating
225 A (40 °C), 170 A (65 °C)
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM2
Suitable for
Four-pole
Number of poles
Two-pole
Model
Other

ETIM for 131730 Appareillage industriel basse tension (EC002050)
Caractéristique Valeur
Adapté au nombre de pôles (EF001589) 4
Modèle (EF000010) Autre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-4-XKV2P Y7-131730 131730 PT_142271.pdf 3 Mbytes NZM2-4-XKV2P Y7-131730 131730 PT_142271.pdf
