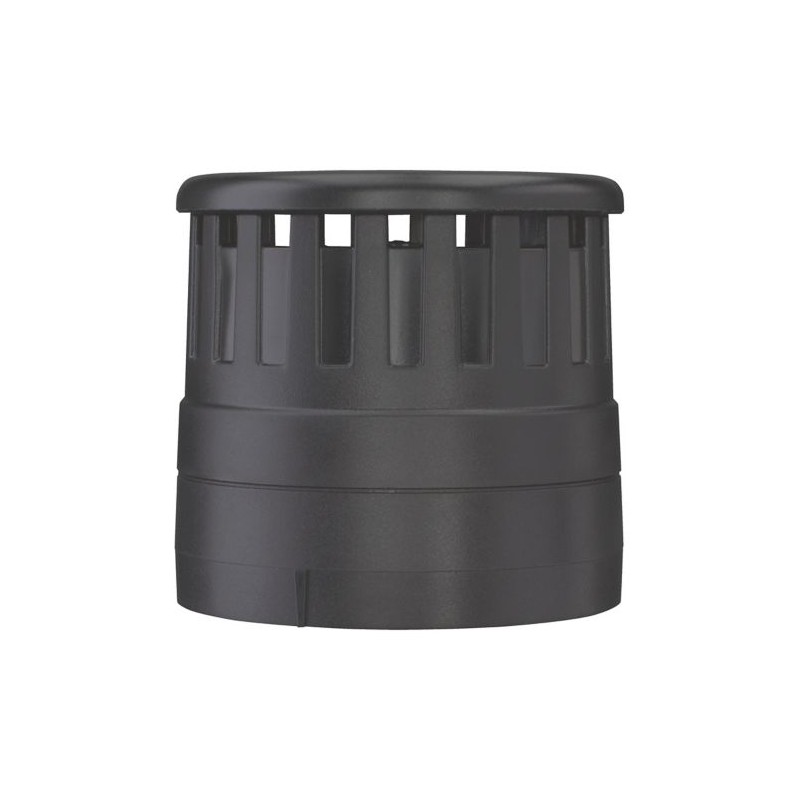

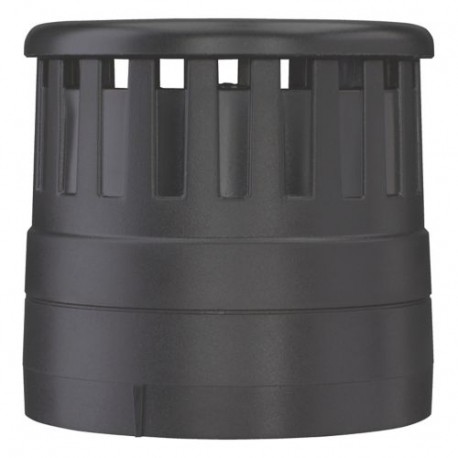

Akustikmodul, 24 V, Dauerton oder Pulston
Akustikmodul, 24 V AC/DC AC/DC, Dauerton oder Pulston einstellbar mit internen DIP-Schalter, Schalldruck 100dB einstellbar mit internem Potentiometer, f = 2,8kHz, IP66
Lieferprogramm
Grundfunktion
Akustikmodul
Bemessungsbetriebsspannung [Ue]
24 V AC/DC V
Bemessungsbetriebsstrom [Ie]
max. 92 mA
Beschreibung
Dauerton oder Pulston, einstellbar mit internem DIP-Schalter.
Schalldruck 100 dB, einstellbar mit internem Potentiometer.
f = 2800 Hz
grundsätzlich nur an der höchsten Position einer Säule projektieren
Anbindung an SmartWire-DT
nein
Technische Daten
Normen und Bestimmungen
IEC/EN 60947-5-1
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Schockfestigkeit
> 15
gemäß IEC 60068-2-27
Schockdauer 11 ms
Halbsinus g
Schutzart IEC
IP66
IEC/EN 60529
Schutzart UL
Type 4, 4X, 13
Material
Gehäuse: Polycarbonat (PC), schwarz
Kalotte: Polycarbonat (PC)
Umgebungstemperatur
-30 - +60 °C
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V AC
Bemessungsisolationsspannung [Ui]
250 V
Überspannungskategorie/Verschmutzungsgrad
III/3
Tonart
Dauer- oder Pulston
Tonarten
2 Varianten, → Tonartentabelle
Toneinstellung
intern; DIP 1-polig
Schalldruckeinstellung
intern, Potentiometer
Schalldruck_absenkbar_bis
88 dB
Strom-/Leistungsaufnahmebei 24 V AC/DC
0,092 A
Spannungsbereich
24 V AC/DC ± 10 %
Daten für Bauartnachweis nach IEC/EN 61439
Min. Betriebsumgebungstemperatur
-30 °C
Max. Betriebsumgebungstemperatur
+60 °C
Technische Daten nach ETIM 9.0
Low-voltage industrial components (EG000017) / Signalsäulenelement, akustisch (EC001261)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Befehls- und Meldegerät / Signalsäulenelement, akustisch (ecl@ss13-27-37-12-37 [AKF055019])
Betriebsspannung AC 50 Hz
24 - 24 V
Betriebsspannung AC 60 Hz
24 - 24 V
Betriebsspannung DC
24 - 24 V
Approbationen
Product Standards
IEC/EN 60947-5-1; UL 508; CSA-C22.2 No. 14-10; CSA-C22.2 No. 94-91; CE marking
UL Category Control No.
NKCR
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, certified by UL for use in Canada
Degree of Protection
UL Type 4, 4X, 13
