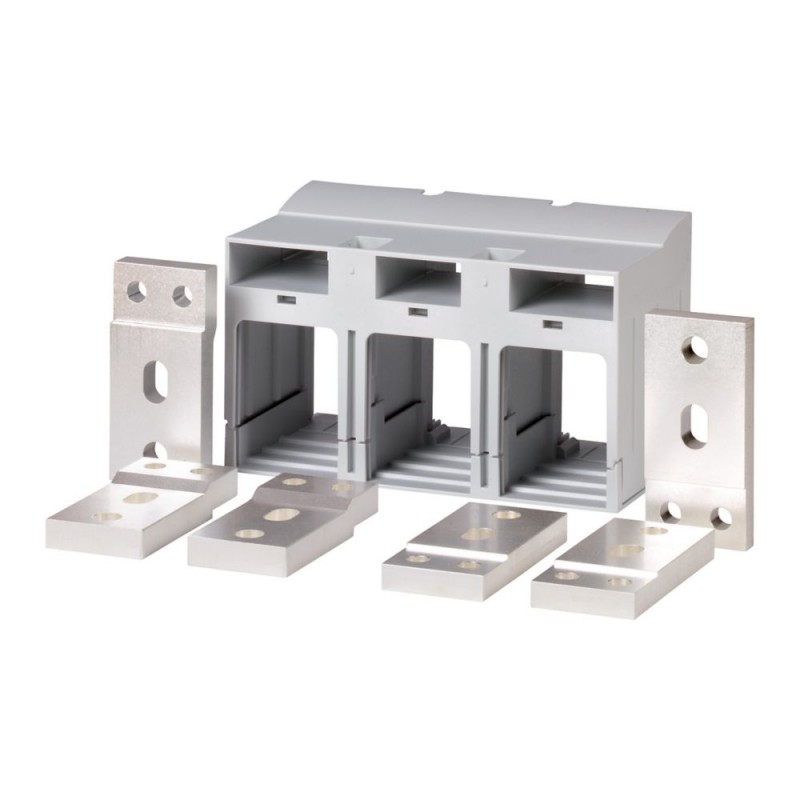

NZM4-XAS14-1250 283291 Y7-283291 EATON ELECTRIC Adaptersatz, 1250A, NZM4/NZM14 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XAS14-1250 283291 Y7-283291 EATON ELECTRIC Adaptersatz, 1250A, NZM4/NZM14

NZM4-XAS14-1250

283291

Y7-283291

EATON-MOELLER

Adaptersatz, 1250A, NZM4/NZM14

NZM4-XAS14-1250

Eaton Moeller series NZM– Kompaktleistungsschalter. Adaptersatz, 1250A, NZM4/NZM14

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: Umbausatz von NZM14 auf NZM4. Gleiche Anschlüsse wie NZM14. Art.-Nr. Enthält Teile für beide Seiten des Schalters. 3 Anschlussverlängerungen auf der Auslassseite. 3 Anschlusserweiterungen auf der Auslöseblockseite. 1 lange Abdeckung für die Auslassseite. Bohrschablone aus Papier in der Montage- und Wartungsanleitung . Nicht kombinierbar mit Modulplatte (NZM4-XKM..), Flachkabelklemme (NZM4-XKB), Anschlussbreitenverlängerung (NZM4-XKV..), Tunnelklemme (NZM4-XKA), rückseitigem Anschluss (NZM4-XKR) und Einschub (NZM4-XAV..). Verwendbar für: NZM4, N4

Mehr Infos


Niederspannungsschaltgeräte > Phasen-Anschlussverbreiterung

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $530.37
Stückpreis: $530.37
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Verbindungstyp
Katalognummer
283291
Produkt Länge/Tiefe
295 mm
Produkthöhe
150 mm
Produktbreite
165 mm
Produktgewicht
4.5 kg
Einhaltung(en)
IEC
RoHS conform
EAN
4015082832919
Modellcode
NZM4-XAS14-1250

Produktspezifikationen

Benutzt mit
NZM4, N4
Typ
Zubehör Anschlussadapter-Satz Klemme
Stromstärkewert
≦ 1250 A
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM4
Geeignet für
3-polig
Anzahl der Pole
3-polig

ETIM for 283291 Niederspannungsschaltgeräte (EC002019)
Merkmal Wert
Geeignet für Anzahl der Pole (EF001589) 3

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XAS14-1250 Y7-283291 283291 ES_266473.pdf 2 Mbytes NZM4-XAS14-1250 Y7-283291 283291 ES_266473.pdf
