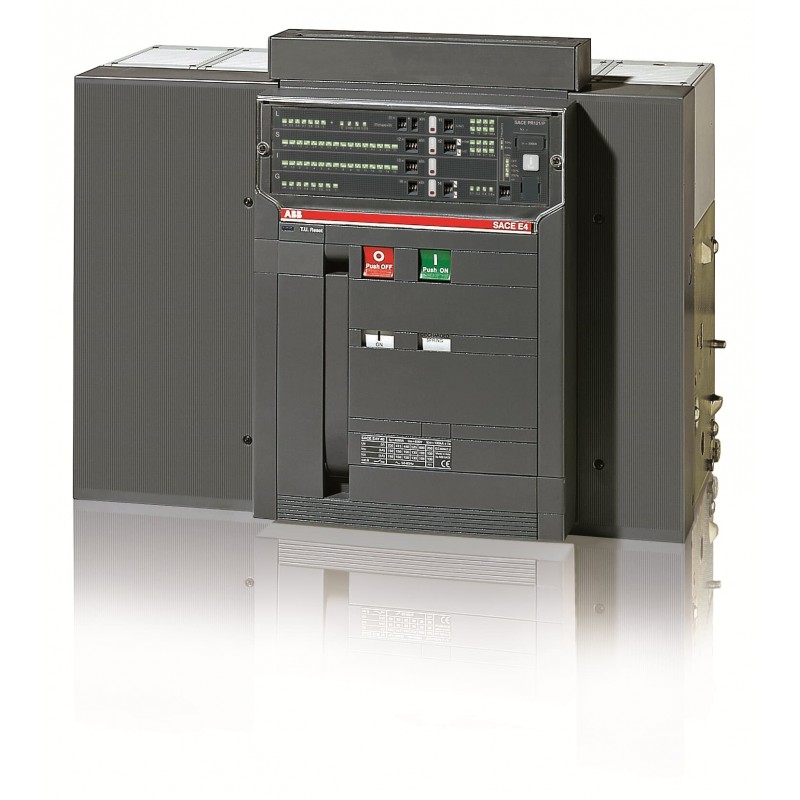

1SDA056849R1 ABB E4H 4000 PR121/P-LSI In 4000A 3p F HR
1SDA056849R1
ABB
E4H 4000 PR121/P-LSI In=4000A 3p F HR
E4H4000 PR121/P LSI 3P F HR
E4H 40 PR121-LSI R4000 3P F HR Offener Leistungsschalter Emax new mit Rückseit. Waagr. Flachanschl.
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter > EMAX E4
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | 0498cd23-d251-4363-bd7a-8a51649d6818 Italien (IT) |
| Vereinfachtes SCIP | 06b40b23-464a-4580-a239-c8b3b6145466 Ungarn (HU) |
| 3bfc6f3b-c2b2-42c6-84d9-7d1b0d7b2aa9 Frankreich (FR) | |
| 9619bc99-e232-4b63-994f-f2a89d1a27fb Schweden (SE) | |
| c6571efc-6e17-4be5-b9d2-9999f633a400 Deutschland (DE) | |
| 7df05b42-ff7b-48d3-995f-7068a1e94cca Deutschland (DE) | |
| aea96cf7-8449-4b57-bd67-840725e26860 Spanien (ES) | |
| 035232d5-c4f9-4d3c-97ab-82b6ad539f72 Belgien (BE) | |
| 15fee822-9fd9-4fc1-b6b6-d52e8723aa11 Frankreich (FR) | |
| ceaee2c2-1b64-4d9d-928d-ad3932ac2c49 Estland (EE) | |
| b46b82b9-4e40-4e31-90aa-2ff0b26ef8e1 Ungarn (HU) | |
| 5b36dcf4-dee2-44d1-9c23-fc565f41dce8 Polen (PL) | |
| 23ba181e-db77-4233-9aa4-da221fdb31f0 Schweden (SE) | |
| 16082c85-2bd8-4dd5-80be-4e9c52818be7 Bulgarien (BG) | |
| 07dac5be-304b-4912-8da3-9273431c04bd Portugal (PT) | |
| 427e53b7-a9df-4ee2-bd55-064ef04ecc26 Griechenland (GR) | |
| 794812f6-c8da-43a1-97d6-108adba77631 Kroatien (CR) | |
| f3c6c673-de5f-493b-9733-1932b96a79a8 Niederlande (NL) | |
| 7b0a4e99-9884-4638-bac2-7d1c92bd3e0f Polen (PL) | |
| be27d078-ef45-4745-9b20-696a61fdf6df Tschechische Republik (CZ) | |
| e8f6cd9e-0105-45d7-9512-55b4373d0c59 Deutschland (DE) | |
| 8a7b8153-417f-490c-8487-3ed67549b1e6 Deutschland (DE) | |
| 992ac059-5d61-4fc1-aa17-3b2cee0e1ea9 Dänemark (DK) | |
| 4ec92056-a9b1-4bfa-8c1a-d0600b841e24 Deutschland (DE) | |
| 0b479308-d764-402f-a57d-441e7fd4ab0b Polen (PL) | |
| 9dbe06f1-3a0c-44f4-857c-79b269c0c1fe Belgien (BE) | |
| 3a605839-0eaa-4312-a0d3-9d9a9d199d02 Finnland (FI) | |
| 50c2d6b0-8556-471f-9012-dcf1b1abf852 Norwegen (NO) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644581893 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 566 mm |
| Höhe (Netto-Abmessung) | 418 mm |
| Tiefe (Netto-Abmessung) | 302 mm |
| Nettogewicht | 81 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 785 mm |
| Bruttogewicht Verpackungseinheit 1 | 95 kg |
| EAN Verpackungseinheit 1 | 8015644581893 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | F |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 5000 Zyklen |
| Ue = 500 ... 690 V 4000 Zyklen | |
| 10 Schaltspiele/Std | |
| Mechanische Lebensdauer | 15000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 360 W |
| Bemessungsstrom (In) | 4000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 4000 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 100 kA |
| (für 3 s) 75 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Bemessungsdauerstrom (Iu) | 4000 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR121/P-LSI |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | H |
| Normen | IEC |
| Produktvariante | E4 |
| Klemmenanschlussart | fester Leistungsschalter |
| rückseitig waagerecht | |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0016 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
| E4H 4000 PR121/P-LSI In4000A 3p F HR - ABB - E4H4000 - 1SDA056849R1 | 89 Kbytes |
|
| E4H4000 1SDA056849R1 ABB E4H 4000 PR121/P-LSI In 4000A 3p F HR | 77 Kbytes |
|
