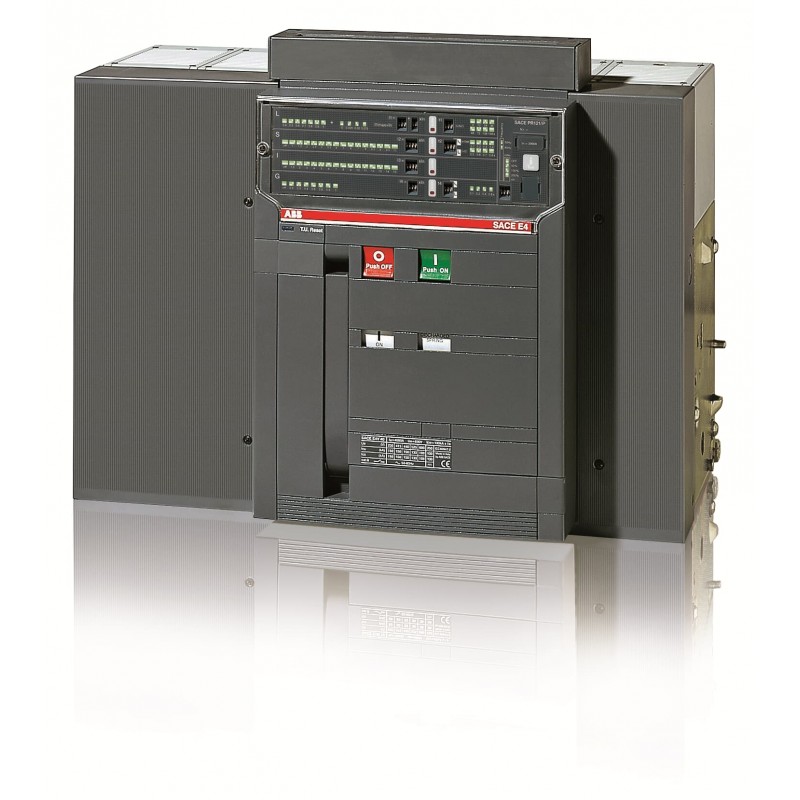

1SDA056849R1 ABB E4H4000 PR121/P LSI 3P F HR
1SDA056849R1
ABB
E4H4000 PR121/P LSI 3P F HR
E4H 4000 PR121/P-LSI In=4000A 3p F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos > EMAX E4
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 0498cd23-d251-4363-bd7a-8a51649d6818 Italy |
| SCIP simplificado | 06b40b23-464a-4580-a239-c8b3b6145466 Hungary |
| 3bfc6f3b-c2b2-42c6-84d9-7d1b0d7b2aa9 France | |
| 9619bc99-e232-4b63-994f-f2a89d1a27fb Sweden | |
| c6571efc-6e17-4be5-b9d2-9999f633a400 Germany | |
| 7df05b42-ff7b-48d3-995f-7068a1e94cca Germany | |
| aea96cf7-8449-4b57-bd67-840725e26860 Spain | |
| 035232d5-c4f9-4d3c-97ab-82b6ad539f72 Belgium | |
| 15fee822-9fd9-4fc1-b6b6-d52e8723aa11 France | |
| ceaee2c2-1b64-4d9d-928d-ad3932ac2c49 Estonia | |
| b46b82b9-4e40-4e31-90aa-2ff0b26ef8e1 Hungary | |
| 5b36dcf4-dee2-44d1-9c23-fc565f41dce8 Poland | |
| 23ba181e-db77-4233-9aa4-da221fdb31f0 Sweden | |
| 16082c85-2bd8-4dd5-80be-4e9c52818be7 Bulgaria | |
| 07dac5be-304b-4912-8da3-9273431c04bd Portugal | |
| 427e53b7-a9df-4ee2-bd55-064ef04ecc26 Greece | |
| 794812f6-c8da-43a1-97d6-108adba77631 Croatia | |
| f3c6c673-de5f-493b-9733-1932b96a79a8 Netherlands | |
| 7b0a4e99-9884-4638-bac2-7d1c92bd3e0f Poland | |
| be27d078-ef45-4745-9b20-696a61fdf6df Czech Republic | |
| e8f6cd9e-0105-45d7-9512-55b4373d0c59 Germany | |
| 8a7b8153-417f-490c-8487-3ed67549b1e6 Germany | |
| 992ac059-5d61-4fc1-aa17-3b2cee0e1ea9 Denmark | |
| 4ec92056-a9b1-4bfa-8c1a-d0600b841e24 Germany | |
| 0b479308-d764-402f-a57d-441e7fd4ab0b Poland | |
| 9dbe06f1-3a0c-44f4-857c-79b269c0c1fe Belgium | |
| 3a605839-0eaa-4312-a0d3-9d9a9d199d02 Finland | |
| 50c2d6b0-8556-471f-9012-dcf1b1abf852 Norway | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644581893 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 566 mm |
| Alto del producto | 418 mm |
| Largo del product | 302 mm |
| Peso del product | 81 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 785 mm |
| Embalaje Nivel 1 Peso | 95 kg |
| Embalaje Nivel 1 EAN | 8015644581893 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 5000 cycle |
| Ue = 500 ... 690 V 4000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 15000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 360 W |
| Corriente nominal (In) | 4000 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 4000 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 75 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corriente nominal ininterrumpida (Iu) | 4000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E4 |
| Tipo de conexión del terminal | Disyuntores fijos |
| Trasero plano Horizontal | |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0016 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E4H4000 PR121/P LSI 3P F HR - ABB - E4H4000 - 1SDA056849R1 | 89 Kbytes |
|
| E4H4000 1SDA056849R1 ABB E4H4000 PR121/P LSI 3P F HR | 69 Kbytes |
|
