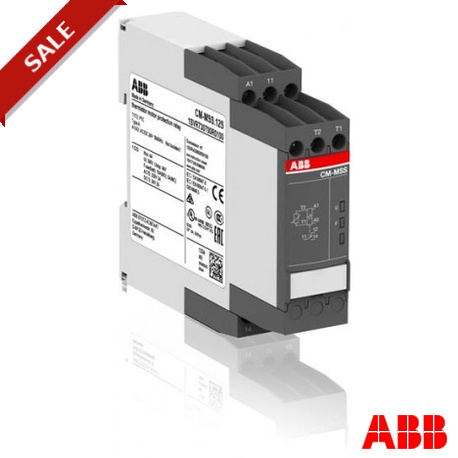

1SVR730700R0100 ABB CM-MSS.12S Therm. Motorschutz. Relais 1c / o, 24 V AC / DC
1SVR730700R0100
ABB
CM-MSS.12S Therm. Motorschutz. Relais 1c / o, 24 V AC / DC
CM-MSS.12S MOTORSTEUERRELAIS x PTC
Thermistor-Motorschutzrelais 1We, 24V AC/DC
Niederspannungsschaltgeräte > Thermistormotorschutzrelais
Elektronische Relais > Monitoring
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
PDF
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| EAN | 4013614496721 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC112219D0201 |
| Montage- und Betriebsanleitung | 1SVC730700M1000 |
| 1SVC730700M0000 | |
| CAD Maßzeichnung | 2CDC001079B0201 |
| EPLAN Daten | 9AAC132589_EPLAN |
| Abmessungen | |
| Breite (Netto-Abmessung) | 22.5 mm |
| Höhe (Netto-Abmessung) | 85.6 mm |
| Tiefe (Netto-Abmessung) | 103.7 mm |
| Nettogewicht | 0.113 kg |
| Technische Daten | |
| Funktion | 1 Sensor-Stromkreis |
| Automatische Rückstellung | |
| Bemessungssteuerspeisespannung (Us) | 24 V AC/DC |
| Bemessungsbetriebsspannung | Hilfsstromkreis 250 V AC |
| Bemessungsfrequenz (f) | Versorgungsstromkreis 50/60 Hz |
| Ausgang | 1 Wechsler (SPDT) |
| Anschlussart | Schraubklemme |
| Bemessungsbetriebsstrom AC-12 (Ie) | (230 V) 4 A |
| Bemessungsbetriebsstrom AC-15 (Ie) | (230 V) 3 A |
| Bemessungsbetriebsstrom DC-12 (Ie) | (24 V) 4 A |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 2 A |
| Minimales Schaltvermögen | 24 V |
| 10 mA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Ausgangsstromkreis 1/Ausgangsstromkreis 2 4 kV |
| Ausgangsstromkreis 4 kV | |
| Bemessungsisolationsspannung (Ui) | Messstromkreis / Ausgangsstromkreis 300 V |
| Ausgangsstromkreis 1 / Ausgangsstromkreis 2 300 V | |
| Versorgungsstromkreis / Ausgangsstromkreis 300 V | |
| Schutzart | Gehäuse IP50 |
| Anschlussklemmen IP20 | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Kurzschlussschutzeinrichtung | Ausgangsstromkreis Öffner - Sicherungstyp FÖ - Sicherungstyp F 6 A |
| Ausgangsstromkreis Schließer- Sicherungstyp F 10 A | |
| Elektrische Belastbarkeit | AC-12 100000 Zyklen |
| Mechanische Lebensdauer | Betriebsabläufe 30000000 Zyklen |
| Anschlussmöglichkeit | flexibel 1x 0.5 ... 2.5 mm² |
| flexibel 2x 0.5 ... 1.5 mm² | |
| starr 1x 0.5 ... 4 mm² | |
| starr 2x 0.5 ... 2.5 mm² | |
| Anzugsdrehmoment | 0.6 ... 0.8 N·m |
| Abisolierlänge | 8 mm |
| Empfohlener Schraubendreher | 0.8 x 4 |
| 4.5 | |
| Nr. 1 Pozidriv | |
| Einbaulage | Position 1 bis 6 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Normen | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 60947-8 | |
| UL 508 | |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Ausgangsstromkreis 300 V AC |
| Schaltleistung UL/CSA | B300 |
| Anschlussmöglichkeit UL/CSA | flexibel 1x 18-14 AWG |
| flexibel 2x 18-16 AWG | |
| starr 1x 20-12 AWG | |
| starr 2x 20-14 AWG | |
| Anzugsdrehmoment UL/CSA | 7.08 in·lb |
| Schaltleistung von Kontaktelementen nach UL508 | B300 |
| Entflammbarkeitsklasse nach UL94 | V-0 |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +60 °C |
| (Lagerung) -40 ... +85 °C | |
| Höchstzulässige Betriebshöhenlage | ohne Derating 2000 m |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SVD981001-4501 |
| RoHS Erklärung | 1SVD981001-4401 |
| SCIP | 0d34b1af-e98f-4381-b064-aeb8bdd8c8b1 Deutschland (DE) |
| Vereinfachtes SCIP | 5e79edc5-1361-41d7-ba9c-adf0f026975a Deutschland (DE) |
| 4751a406-5f90-43c2-868c-54613e3e59af Finnland (FI) | |
| 8c504388-7ef7-49da-a85c-21a4cefb3c75 Estland (EE) | |
| b129e627-1ee7-4e6c-bc13-227bab238211 Schweden (SE) | |
| 3313970d-7822-4eaa-9899-65b33f1ca860 Tschechische Republik (CZ) | |
| c937ff9e-a325-41ab-8d86-9efc6a079a6a Griechenland (GR) | |
| 839d24a3-cdf7-4451-a1c8-bcebfbe413bc Niederlande (NL) | |
| c9248460-086a-466d-8f6e-1ddfb2205659 Spanien (ES) | |
| 3f0c89a1-19c2-4d55-8999-63ddb2ef6278 Portugal (PT) | |
| e05d4def-5114-4d12-afa0-61dc2bf0fb12 Schweden (SE) | |
| cc631f3c-afab-41b6-a365-846cd1b6cbc4 Frankreich (FR) | |
| 940e5653-0428-436b-b5bf-b3793a96a804 Kroatien (CR) | |
| 5135b9d2-0450-415a-a0f4-42e0203a47b3 Norwegen (NO) | |
| 16bea55a-7ef5-4112-b33d-74bc5302a429 Polen (PL) | |
| 5598ec91-492d-4fac-8406-4cdaab099613 Ungarn (HU) | |
| 2e0f430d-312c-4bdc-b170-575b8b3c6afa Belgien (BE) | |
| f2ccf3c6-fc53-45c8-950a-22740bec575a Italien (IT) | |
| 4fedf9d5-dba3-4c69-9896-27289ce3c0ae Deutschland (DE) | |
| b12c48c2-7920-4315-9fa1-4cd31f424df3 Deutschland (DE) | |
| fc634b9b-7476-41ac-886b-eb3d183695a9 Polen (PL) | |
| a99ce688-df7a-4f31-b990-a7fb73de5025 Dänemark (DK) | |
| c8d173f1-1961-4d20-b183-901fc11b6bb9 Ungarn (HU) | |
| 2f8b8599-9789-4648-8427-9e9d69ac81a5 Bulgarien (BG) | |
| 3bb61915-4d06-4fe3-b0dd-09238a7d1ada Deutschland (DE) | |
| fef70299-a5d3-4c1c-9e51-6bf1e0d833b9 Frankreich (FR) | |
| 706d4974-339c-47ec-95d3-6fb420ae54ea Belgien (BE) | |
| 1f627a7b-885d-4f18-91bf-0956e96b4fb2 Polen (PL) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Ja |
| Umweltprodukterklärung - EPD | 1SAC200438H0001 |
| Zertifikate und Deklarationen | |
| CB Zertifikat | CB_DK-40837-UL |
| CCC Zertifikat | CCC_2005010303165479 |
| CQC Zertifikat | CQC2005010303165479 |
| cULus Zertifikat | cULus508_20140912-E140448 |
| Konformitätserklärung - CCC | 2020980303000194 |
| Konformitätserklärung - CE | 1SVD981006 |
| Konformitätserklärung - UKCA | 1SVD981006-10 |
| DNV GL Zertifikat | DNVGL_TAE00003W4 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 97 mm |
| Länge Verpackungseinheit 1 | 30 mm |
| Höhe Verpackungseinheit 1 | 109 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.137 kg |
| EAN Verpackungseinheit 1 | 4013614496721 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | B |
| ETIM 7 | EC002568 - Thermistormotorschutzrelais |
| ETIM 8 | EC002568 - Thermistormotorschutzrelais |
| ETIM 9 | EC002568 - Thermistormotorschutzrelais |
| eClass | V11.0 : 27371503 |
| UNSPSC | 39122331 |
| E-Nummer (Finnland) | 2712395 |
| E-Nummer (Norwegen) | 4185879 |
| E-Nummer (Schweden) | 3860714 |
