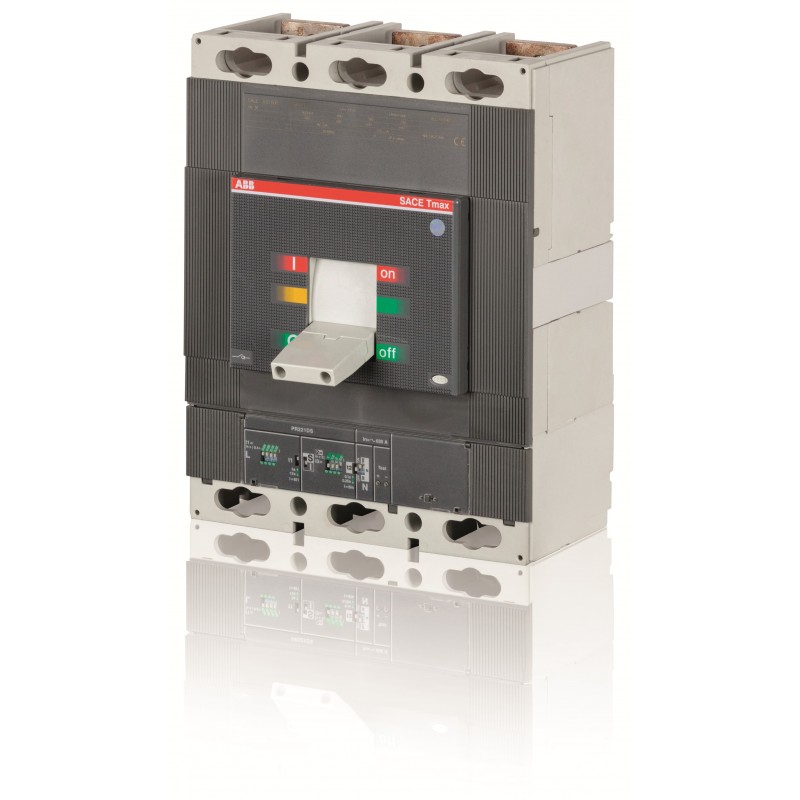

1SDA060547R1 ABB C.BREAKER TMAX T6S 1000 FEST DREIPOLIG MIT FRONTKLEMMEN UND SOLID-STATE-RELEASE IN AC PR221..
1SDA060547R1
ABB
C.BREAKER TMAX T6S 1000 FEST DREIPOLIG MIT FRONTKLEMMEN UND SOLID-STATE-RELEASE IN AC PR221DS-LS/I R 1000
T6S1000 PR221DS-LS/I R1000 3P F F Kompakter Leistungsschalter Tmax T6 mit Vorderseit. Anschlüssen
Geformte Fall " Isomax - Tmax "
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | de81fb41-cbf7-48c4-bde8-280d7d82e908 Italien (IT) |
| Vereinfachtes SCIP | beefd7b5-d2b5-4a85-acae-5ba301b3b308 Dänemark (DK) |
| 2d8a9632-0cc3-48dd-99f4-46bf1c5c7b47 Schweden (SE) | |
| 8071c073-1bf8-4136-b33c-3b25fb1a20d5 Deutschland (DE) | |
| dedcb6d2-9a1b-46d1-8dde-493c0f3c1137 Estland (EE) | |
| 518fb81e-f351-4c8c-9cc1-20ee97c62a93 Niederlande (NL) | |
| b295239b-6114-4d19-8117-40bd314d8009 Bulgarien (BG) | |
| ca00cd19-bfec-4e51-a256-5fc12abaad5b Norwegen (NO) | |
| 2d0b63c9-ec13-46f3-bdb2-9c42a4f352ac Schweden (SE) | |
| 8264510f-4cb2-45c0-9316-2dfd7e18ecd1 Polen (PL) | |
| c81370ba-10e5-4d4b-b7ef-78796e2b8ee6 Frankreich (FR) | |
| 84ae3a65-7159-4a5a-9ceb-427e99f8e224 Belgien (BE) | |
| 0f919de4-ae71-4ee3-8fce-5b1297a27a89 Polen (PL) | |
| 0a4d0daa-0a9c-4b9d-8893-efe06006178f Ungarn (HU) | |
| 47c04f88-ed9e-4e7b-bbbe-93b303380428 Belgien (BE) | |
| 66caa833-6c85-474e-99f6-31af26f00da9 Deutschland (DE) | |
| 4fe4fc02-2622-48f9-bd3a-be87ce0efea6 Kroatien (CR) | |
| 2696e57e-6cd0-4f81-b673-1e7fec125354 Finnland (FI) | |
| 93796246-4e41-4885-bfe6-4877ae0e56f4 Tschechische Republik (CZ) | |
| fb3ccf68-0dbf-471c-89da-3b3f204cd32a Griechenland (GR) | |
| a383fd6d-3e01-4de3-b3f1-52fcc37dc008 Polen (PL) | |
| 431aeb24-2f9b-4ab0-972f-e1813fd325b7 Deutschland (DE) | |
| d0a7a531-e8df-48da-b768-3bb285a6c38e Deutschland (DE) | |
| ad6316de-d96b-465d-8375-7f6770b84f3e Portugal (PT) | |
| e5917d5d-955e-4ed4-9b7d-01ea2cd6fbdf Spanien (ES) | |
| 7b51f918-b725-48d4-b6e7-8db1b164db39 Deutschland (DE) | |
| c5640074-6381-40c5-8c9b-2e300148d22f Ungarn (HU) | |
| c2944b69-0a9b-4e8b-9292-b8c122757ccf Frankreich (FR) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 1SDL000143R0 |
| 9AKK108467A6707 | |
| Bestelldaten | |
| E-Nummer (Finnland) | 3655416 |
| EAN | 8015644630485 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 210 mm |
| Höhe (Netto-Abmessung) | 268 mm |
| Tiefe (Netto-Abmessung) | 103.5 mm |
| Nettogewicht | 9.5 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 305 mm |
| Höhe Verpackungseinheit 1 | 285 mm |
| Länge Verpackungseinheit 1 | 370 mm |
| Bruttogewicht Verpackungseinheit 1 | 11 kg |
| EAN Verpackungseinheit 1 | 8015644630485 |
| Weitere Informationen | |
| Baureihe | SACE Tmax T |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Geeignet für | T6 |
| Geeignet für Produktklasse | Kompaktleistungsschalter |
| Version | F |
| Technische Daten | |
| Elektrische Belastbarkeit | 4000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 120 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 50 W |
| Bemessungsstrom (In) | 1000 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 45 kA | |
| (500 V AC) 35 kA | |
| (690 V AC) 16.5 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 45 kA | |
| (500 V AC) 35 kA | |
| (690 V AC) 22 kA | |
| Bemessungsdauerstrom (Iu) | 1000 A |
| Auslöser | PR221DS-LS/I |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | S |
| Normen | IEC |
| Produktvariante | T6 |
| Klemmenanschlussart | fester Leistungsschalter |
| vorderseitig | |
| Maximale Testspannung (Utest) | 3500 V |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 9AKK107991A5458 |
| Konformitätserklärung - CE | 9AKK106713A5538 |
| Konformitätserklärung gemäß EU Data Act | 1SDH002560A1001 |
| Montage- und Betriebsanleitung | 1SDH000511R0003 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
