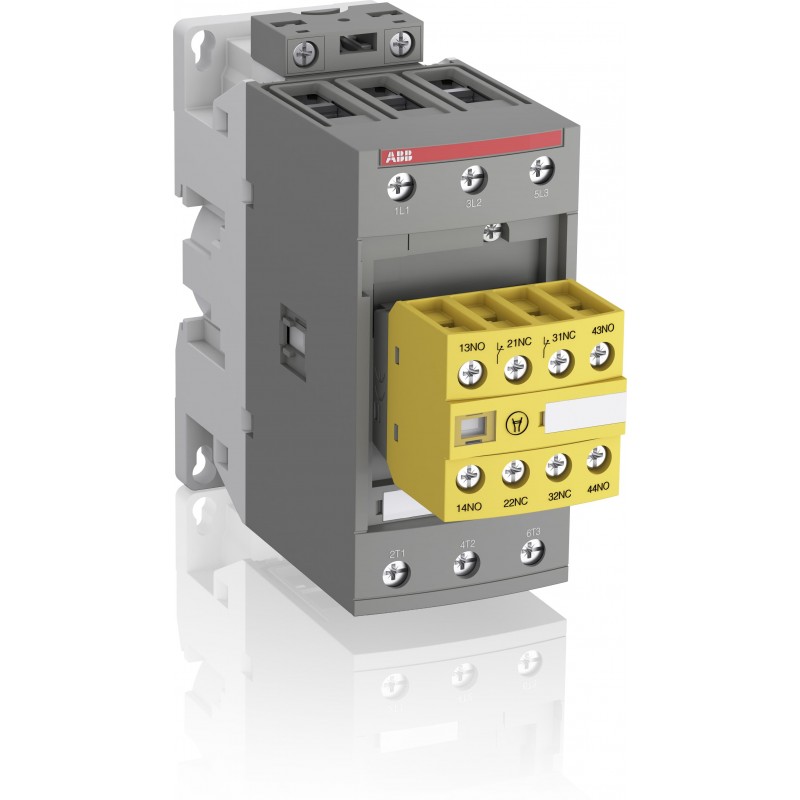

1SBL367082R1122 - ABB - AFS52-30-22-11 24-60V50/60HZ 20-60VDC Schütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBL367082R1122 - ABB - AFS52-30-22-11 24-60V50/60HZ 20-60VDC Schütz

1SBL367082R1122

ABB

AFS52-30-22-11 24-60V50/60HZ 20-60VDC Schütz

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze und Überlastrelais

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $249.38
Stückpreis: $249.38

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


AFS40 ... AFS96 Schütze sind konzipiert für die Maschinen-Sicherheits-Anwendungen. Sie werden geliefert mit fester front-mounted auxiliary contact blocks macht Sie ideal für die überwachung und Steuerung der schaltungen. Mechanisch verbunden und Spiegel Kontakte machen Sie Ihr system sicherer zu machen. - Regelkreis mit elektronischer Spule-interface: - 24...60 V AC, 20...60 V DC, 100...250 V AC / DC betrieben der Annahme einer Breite der Steuerspannung Auswahl - reduziert-panel-Energie-Verbrauch - Spiegel und mechanisch verbundene Kontakte, mit front-markierten symbol acc. zu IEC60947-5-1, immer Gewährleistung des rechts Schütz status - front-montierten Hilfskontaktblock: - fest - die Schutzabdeckung verhindert manuellen Betrieb - gelbe Gehäuse für einfache Identifizierung - minimale Schaltleistung 12 V / 3 mA, mit einer Fehlerrate von 10-7 acc. IEC 60947-5-4 - built-in-überspannungsschutz

Bestellen

  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    Fünf und achtzig Millionen drei hundert vier und sechzig tausend neun hundert

Abmessungen

  • Produkt Netto-Breite:
    Fünf und fünfzigmm
  • Produkt Netto Tiefe:
    Eins hundert vier und vierzigmm
  • Produkt Netto-Höhe:
    125.5mm
  • Produkt-Netto-Gewicht:
    1.16kg

Technische

  • Anzahl der Hauptkontakte-NR.:
    Drei
  • Anzahl der Hauptkontakte NC:
    Null
  • Anzahl der Hilfskontakte NO:
    Zwei
  • Anzahl der Hilfsschalter öffner:
    Zwei
  • Bemessungs-Spannung:
    Auxiliary Circuit 690 V
    Hauptstromkreis 690 V
  • Bemessungs-Frequenz (f):
    Auxiliary Circuit 50 / 60 Hz
    Main Circuit 50 / 60 Hz
  • Herkömmliche Free-air Thermal Current (Ith):
    acc. IEC 60947-4-1, Offene Schütze q = 40 °C 105 A
    acc. IEC 60947-5-1, q = 40 °C 16 A
  • Bemessungs-Betriebsstrom AC-1 (Ie):
    (690 V) 40 °C 100 A
    (690 V) 60 °C 80 A
    (690 V) 70 °C 70 A
  • Bemessungs-Betriebsstrom AC-3 (Ie):
    (220 / 230 / 240 V) 60 °C 53
    (380 / 400 V) 60 °C 53
    (415 V) 60 °C 53
    (440 V) 60 °C 53
    (500 V) 60 °C 45 A
    (690 V) 60 °C 35 A
  • Bemessungs-Strom AC-3 (Pe):
    (220 / 230 / 240 V) 15 kW
    (380 / 400 V) 22 kW
    (400 V) 22 kW
    (415 V) 30 kW
    (440 V) 30 kW
    (500 V) 30 kW
    (690 V) 30 kW
  • Bemessungs-Betriebsstrom AC-15 (Ie):
    (220 / 240 V) 4 A
    (24 / 127 V) 6 A
    (400 / 440 V) 3 A
    (500 V) 2 A
    (690 V) 2 A
  • Bemessungs-kurzzeitstromfestigkeit (ichcw):
    bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 10 s 600 Ein
    bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 15 min 110 A
    bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 1 min-250 A
    bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 1 s 1000 A
    bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 30 s 350 A
    für 0,1 s 140 A
    für 1 s 100 A
  • Maximale Schaltleistung:
    cos phi=0.45 (cos phi=von 0,35 für Ie > 100 A) bei 440 V 950 A
    cos phi=0.45 (cos phi=von 0,35 für Ie > 100 A) bei 690 V 600 A
  • Maximale Elektrische Schalthäufigkeit:
    AC-1 600 Zyklen pro Stunde
    AC-15 1200 Zyklen pro Stunde
    AC-2 / AC-4-150 Zyklen pro Stunde
    AC-3 1200 Zyklen pro Stunde
    DC-13 900 Zyklen pro Stunde
  • Bemessungs-Betriebsstrom DC-13 (Ie):
    (110 V) 0,55 A / 60 A
    (125 V) 0,55 A / 69 A
    (220 V) 0,27 A / 60 A
    (24 V) 6 A / 144 A
    (250 V) 0,27 A / 68 A
    (400 V) 0,15 A / 60 A
    (48 V) 2,8 A / 134 A
    (500 V) 0,13 A / 65 A
    (600 V) 0,1 A / 60 A
    (72 V) 1 A / 72 A
  • Bemessungsisolationsspannung (Uich):
    acc. UL/CSA 600 V
    acc. IEC 60947-4-1 und VDE 0110 (Gr. C) 690 V
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    6 kV
  • Maximale Mechanische Schalthäufigkeit:
    3600 Zyklen pro Stunde
  • Rated Control Circuit Voltage (Uc):
    50 Hz 24 ... 60 V
    60 Hz 24 ... 60 V
    DC-Betrieb 20 ... 60 V
  • Ansprechzeit:
    Zwischen Spule De-Erregung-und NC-Kontakt Schließen 19 ... 105 ms
    Zwischen Spule De-Erregung und NO-Kontakt-Öffnung 17 ... 100 ms
    Zwischen Bestromung der Spule und öffner Öffnung 38 ... 95 ms
    Zwischen Spule Erregung und KEINEN Kontakt Schließen 42 ... 100 ms
  • Anschluss Kapazität Hauptstromkreis:
    Flexibel mit Isolierter Aderendhülse 1/2x 4 ... 35 mm2
    Flexible mit Aderendhülse 1/2x 4 ... 35 mm2
    Starre 1/2x 6 ... 3 5 mm2
  • Anschluss Kapazität Hilfsstromkreis:
    Flexible mit Aderendhülse 1/2x 0.75 ... 2.5 mm2
    Flexibel mit Isolierter Aderendhülse 1x 0.75 ... 2.5 mm2
    Flexibel mit Isolierter Aderendhülse 2x 0,75 ... 1,5 mm2
    Starre 1/2x 1 ... 2,5 mm2
  • Anschluss Kapazität Regelkreis:
    Flexible mit Aderendhülse 1/2x 0.75 ... 2.5 mm2
    Flexibel mit Isolierter Aderendhülse 1x 0.75 ... 2.5 mm2
    Flexibel mit Isolierter Aderendhülse 2x 0,75 ... 1,5 mm2
    Starre 1/2x 1 ... 2,5 mm2
  • Abisolierlänge:
    Main Circuit 16 mm
  • Schutzart:
    acc. IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
    acc. IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
    acc. IEC 60529, IEC 60947-1, EN 60529 Wichtigsten Klemmen IP10
  • Terminal-Typ:
    Schraubklemmen

Umwelt

  • Umgebungstemperatur:
    In der Nähe der Schütz für die Lagerung -60 ... +80 °C
    In der Nähe Schütz Ausgestattet mit Thermal O/L Relay--25 ... +60 °C
    In der Nähe Schütz ohne Thermal O/L Relay -40 ... +70 °C
  • Klimatischen Widerstehen:
    Kategorie B gemäß IEC 60947-1 Anhang Q
  • Maximale Betriebshöhe Zulässig:
    3000 m
  • Widerstand gegen Vibrationen acc. IEC 60068-2-6:
    5 ... 300 Hz 3 g geschlossen-position / 3 g offene position
  • Schock-acc. IEC 60068-2-27:
    Geschlossene, Stoß-Richtung: 25 g
    Geschlossene, Stoß-Richtung: B1 25 g
    Geschlossene, Stoß-Richtung: B2 15 g
    Geschlossene, Stoß-Richtung: C1 25 g
    Geschlossene, Stoß-Richtung: C2 25 g

Technische UL/CSA

  • General Use Rating UL/CSA:
    (600 V AC) 80 A
  • PS-Bewertung UL/CSA:
    (120 V AC) einphasig 3 PS
    (240 V AC) einphasig 10 PS
    (200 ... 208 V AC) Dreiphasen-15 PS
    (220 V ... 240 V AC) Dreiphasen-20 PS
    (440 ... 480 V AC) Three-Phase 40 PS
    (550 ... 600 V AC) Drei Phase 50 PS
  • Anzugsdrehmoment UL/CSA:
    Auxiliary Circuit 11 in·lb
    Control Circuit 11 in·lb
    Main Circuit 35 in·lb

Zertifikate und Erklärungen (Dokument-Nummer)

  • CB-Zertifikat:
    CB_SE_77418M1
  • cUL-Zertifikat:
    UL_20170607-E312527-14-1
  • Konformitätserklärung - CE:
    1SBD250022U1000
  • Anweisungen und Handbücher:
    1SBC101052M6801
  • UL-Listing-Karte:
    E312527

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    167 mm
  • Paket Level 1 Länge:
    180 mm
  • Paket Level 1 Höhe:
    97 mm
  • Paket Level 1 Brutto-Gewicht:
    1,16 kg
  • Paket Level 1-EAN:
    3471523157712
  • Paket Level-2-Einheiten:
    6 Stück
  • Paket Level 2 Breite:
    250 mm
  • Paket Level 2 Länge:
    300 mm
  • Paket Ebene 2 Height:
    300 mm
  • Paket Ebene 3 Einheiten:
    144 Stück

Klassifikationen

  • Objekt-Classification Code:
    Q
  • ETIM 4:
    EC000066 - Magnet contactor, AC-switching
  • ETIM 5:
    EC000066 - Magnet contactor, AC-switching
  • ETIM 6:
    EC000066 - Leistungsschütz, AC-schaltend

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG MOTOR PROTECTION EN.pdf 132 Mbytes
