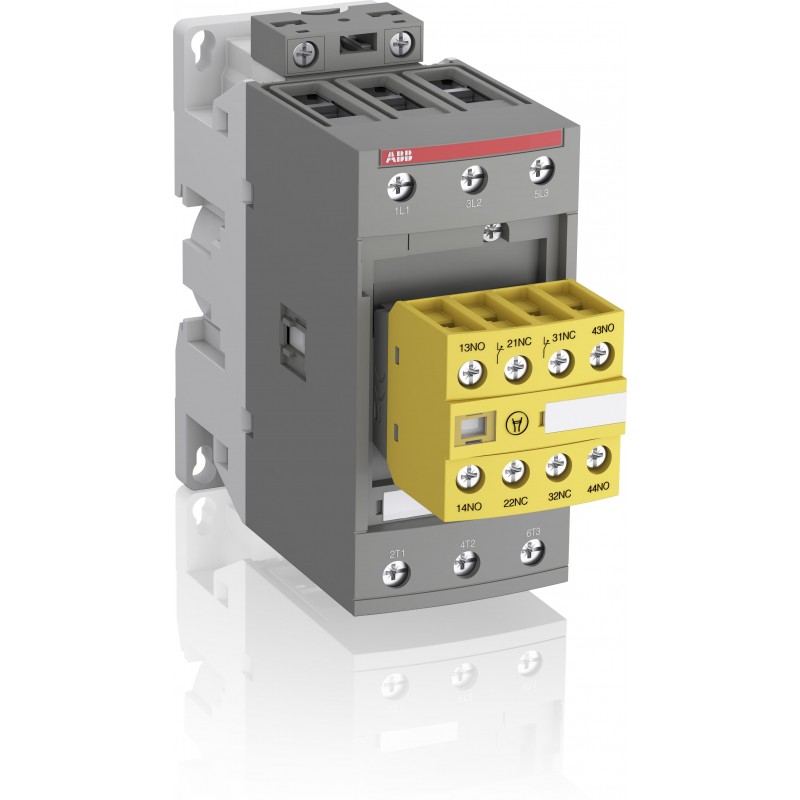

1SBL367082R1122 ABB AFS52-30-22-11 24-60V50/60HZ 20-60VDC

0/5 - 0 Opiniones

Referencia: 1SBL367082R1122

Fabricante: ABB

Descripción:

AFS52-30-22-11 24-60V50/60HZ 20-60VDC

AFS52-30-22-11 24-60V50/60HZ 20-60VDC Contactor

Más detalles

Categorias:
Componentes industriales de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores y relés térmicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Garantía, reparación y devolución.

Precio total: $303.86

Precio unitario: $303.86

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados. Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

productos relacionados

▲

Más vendidos

▲

Más Información

▲

Clasificación
Cantidad mínima de pedido	1 piece
Código arancelario	85364900
Descargas Populares
Instrucciones y manuales	1SBC101052M6801
Dibujo dimensional CAD	2CDC001079B0201
Diagrama de dimensiones	DNV_TAE00001AF-4
Dimensiones
Ancho del product	55 mm
Largo del product	144 mm
Alto del producto	125.5 mm
Peso del product	1.02 kg
Technical
Número de contactos principales NO	3
Número de contactos principales NC	0
Número de contactos auxiliares NO	2
Número de contactos auxiliares NC	2
Normas	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22
Tensión nominal de operación	Auxiliary Circuit 690 V
	Main Circuit 690 V
Frecuencia nominal (f)	Auxiliary Circuit 50 / 60 Hz
	Control Circuit 50 / 60 Hz
	Main Circuit 50 / 60 Hz
Corriente térmica convencional de aire libre (I_th)	acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 105 A
	acc. to IEC 60947-5-1, Θ = 40 °C 16 A
Corriente nominal de funcionamiento AC-1 (I_e)	(690 V) 40 °C 100 A
	(690 V) 60 °C 80 A
	(690 V) 70 °C 70 A
Corriente nominal de funcionamiento AC-3 (I_e)	(415 V) 60 °C 53 A
	(440 V) 60 °C 53 A
	(500 V) 60 °C 45 A
	(690 V) 60 °C 35 A
	(380 / 400 V) 60 °C 53 A
	(220 / 230 / 240 V) 60 °C 53 A
Corriente nominal de funcionamiento AC-3e (I_e)	(415 V) 60 °C 53 A
	(440 V) 60 °C 53 A
	(500 V) 60 °C 45 A
	(690 V) 60 °C 35 A
	(380 / 400 V) 60 °C 53 A
	(220 / 230 / 240 V) 60 °C 53 A
Potencia operativa nominal AC-3 (P_e)	(400 V) 22 kW
	(415 V) 30 kW
	(440 V) 30 kW
	(500 V) 30 kW
	(690 V) 30 kW
	(380 / 400 V) 22 kW
	(220 / 230 / 240 V) 15 kW
Potencia operativa nominal AC-3e (P_e)	(415 V) 30 kW
	(440 V) 30 kW
	(500 V) 30 kW
	(690 V) 30 kW
	(380 / 400 V) 22 kW
	(220 / 230 / 240 V) 15 kW
Corriente nominal de funcionamiento AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(400 / 440 V) 3 A
Corriente nominal de corta duración Tensión baja (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 600 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 110 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 250 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1000 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 350 A
	for 0.1 s 140 A
	for 1 s 100 A
Capacidad de rotura máxima	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 950 A
	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 600 A
Frecuencia máxima de conmutación eléctrica	(AC-1) 600 cycles per hour
	(AC-15) 1200 cycles per hour
	(AC-2 / AC-4) 150 cycles per hour
	(AC-3) 1200 cycles per hour
	(DC-13) 900 cycles per hour
Corriente nominal de funcionamiento DC-1 (I_e)	(110 V) 2 Poles in Series, 40 °C 100 A
	(110 V) 2 Poles in Series, 60 °C 80 A
	(110 V) 2 Poles in Series, 70 °C 70 A
	(110 V) 3 Poles in Series, 40 °C 100 A
	(110 V) 3 Poles in Series, 60 °C 80 A
	(110 V) 3 Poles in Series, 70 °C 70 A
	(220 V) 3 Poles in Series, 40 °C 100 A
	(220 V) 3 Poles in Series, 60 °C 80 A
	(220 V) 3 Poles in Series, 70 °C 70 A
	(72 V) 1-Pole, 40 °C 100 A
	(72 V) 1-Pole, 60 °C 80 A
	(72 V) 1-Pole, 70 °C 70 A
	(72 V) 2 Poles in Series, 40 °C 100 A
	(72 V) 2 Poles in Series, 60 °C 80 A
	(72 V) 2 Poles in Series, 70 °C 70 A
	(72 V) 3 Poles in Series, 40 °C 100 A
	(72 V) 3 Poles in Series, 60 °C 80 A
	(72 V) 3 Poles in Series, 70 °C 70 A
Corriente nominal de funcionamiento DC-3 (I_e)	(110 V) 2 Poles in Series, 40 °C 100 A
	(110 V) 2 Poles in Series, 60 °C 80 A
	(110 V) 2 Poles in Series, 70 °C 70 A
	(110 V) 3 Poles in Series, 40 °C 100 A
	(110 V) 3 Poles in Series, 60 °C 80 A
	(110 V) 3 Poles in Series, 70 °C 70 A
	(220 V) 3 Poles in Series, 40 °C 100 A
	(220 V) 3 Poles in Series, 60 °C 80 A
	(220 V) 3 Poles in Series, 70 °C 70 A
	(72 V) 1-Pole, 40 °C 100 A
	(72 V) 1-Pole, 60 °C 80 A
	(72 V) 1-Pole, 70 °C 70 A
	(72 V) 2 Poles in Series, 40 °C 100 A
	(72 V) 2 Poles in Series, 60 °C 80 A
	(72 V) 2 Poles in Series, 70 °C 70 A
	(72 V) 3 Poles in Series, 40 °C 100 A
	(72 V) 3 Poles in Series, 60 °C 80 A
	(72 V) 3 Poles in Series, 70 °C 70 A
Corriente nominal de funcionamiento DC-5 (I_e)	(110 V) 2 Poles in Series, 40 °C 100 A
	(110 V) 2 Poles in Series, 60 °C 80 A
	(110 V) 2 Poles in Series, 70 °C 70 A
	(110 V) 3 Poles in Series, 40 °C 100 A
	(110 V) 3 Poles in Series, 60 °C 80 A
	(110 V) 3 Poles in Series, 70 °C 70 A
	(220 V) 3 Poles in Series, 40 °C 100 A
	(220 V) 3 Poles in Series, 60 °C 80 A
	(220 V) 3 Poles in Series, 70 °C 70 A
	(72 V) 1-Pole, 40 °C 100 A
	(72 V) 1-Pole, 60 °C 80 A
	(72 V) 1-Pole, 70 °C 70 A
	(72 V) 2 Poles in Series, 40 °C 100 A
	(72 V) 2 Poles in Series, 60 °C 80 A
	(72 V) 2 Poles in Series, 70 °C 70 A
	(72 V) 3 Poles in Series, 40 °C 100 A
	(72 V) 3 Poles in Series, 60 °C 80 A
	(72 V) 3 Poles in Series, 70 °C 70 A
Corriente nominal de funcionamiento DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 0.55 A / 60 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.27 A / 60 W
	(250 V) 0.27 A / 68 W
	(400 V) 0.15 A / 60 W
	(500 V) 0.13 A / 65 W
	(600 V) 0.1 A / 60 W
Tensión nominal de aislamiento (U_i)	acc. to IEC 60947-4-1 690 V
	acc. to IEC 60947-5-1 690 V
	acc. to UL/CSA 600 V
Tensión nominal soportada por impulsos (U_imp)	6 kV
Frecuencia máxima de conmutación mecánica	3600 cycles per hour
Tensión nominal del circuito de control (U_c)	50 Hz 24 ... 60 V
	60 Hz 24 ... 60 V
	DC Operation 20 ... 60 V
Tiempo de funcionamiento	Between Coil De-energization and NC Contact Closing 19 ... 105 ms
	Between Coil De-energization and NO Contact Opening 17 ... 100 ms
	Between Coil Energization and NC Contact Opening 38 ... 95 ms
	Between Coil Energization and NO Contact Closing 42 ... 100 ms
Montaje en contactores	TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
	TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
Montaje mediante tornillos (no suministrados)	2 x M4 or 2 x M6 screws placed diagonally
Capacidad de conexión del circuito principal	Flexible with Ferrule 1/2x 4 ... 35 mm²
	Flexible with Insulated Ferrule 1/2x 4 ... 35 mm²
	Rigid Stranded 1/2x 6 ... 35 mm²
Capacidad de conexión del circuito auxiliar	Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
	Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
	Rigid 1/2x 1 ... 2.5 mm²
Conexión del circuito de control de capacidad	Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
	Rigid Stranded 1/2x 1 ... 2.5 mm²
Longitud de pelado del cable	Auxiliary Circuit 10 mm
	Control Circuit 10 mm
	Main Circuit 16 mm
Grado de protección	acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
	acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10
Tipo de terminal	Screw Terminals
Technical UL/CSA
Tensión máxima de funcionamiento UL/CSA	Main Circuit 600 V
Clasificación de uso general UL/CSA	(600 V AC) 80 A
Potencia nominal UL/CSA	(120 V AC) Single Phase 3 hp
	(200 ... 208 V AC) Three Phase 15 hp
	(220 ... 240 V AC) Three Phase 20 hp
	(240 V AC) Single Phase 10 hp
	(440 ... 480 V AC) Three Phase 40 hp
	(550 ... 600 V AC) Three Phase 50 hp
Capacidad de conexión del circuito principal UL/CSA	Rigid Stranded 1/2x 10-2 AWG
Circuito de control de la capacidad de conexión UL/CSA	Rigid Solid 1/2x 18-14 AWG
	Rigid Stranded 1/2x 18-14 AWG
Par de apriete UL/CSA	Auxiliary Circuit 11 in·lb
	Control Circuit 11 in·lb
	Main Circuit 35 in·lb
Ambiente
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay -40 ... 70 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Resistencia climática	Category B according to IEC 60947-1 Annex Q
Altitud máxima de funcionamiento permisible	Without Derating 3000 m
Resistencia a los golpes según IEC 60068-2-27	Closed, Shock Direction: A 25 g
	Closed, Shock Direction: B1 25 g
	Closed, Shock Direction: B2 15 g
	Closed, Shock Direction: C1 25 g
	Closed, Shock Direction: C2 25 g
Resistencia a las vibraciones según IEC 60068-2-6	3g Closed Position & 3g Open Position 5 ... 300 Hz
Material Compliance
Plantilla de notificación de minerales de conflicto (CMRT)	9AKK108467A5658
Declaración REACH	2CMT2021-006202
Información sobre RoHS	2CMT2021-006277
Estado de RoHS	Following EU Directive 2011/65/EU
Ley de Control de Sustancias Tóxicas - TSCA	2CMT2023-006525
WEEE B2C / B2B	Business To Business
Categoría RAEE	5. Small Equipment (No External Dimension More Than 50 cm)
Circular Value
Instrucciones para el final de la vida	1SBC101081M6801
Eco Transparency
Declaración Ambiental de Producto - EPD	1SBD250584E1000
Certificados y Declaraciones (Número de Documento)
Certificado ABS	ABS_20-2060694-PDA
Certificado BV	BV_2634H36994B1
Certificado CB	CB_SE-96554
Certificado CCC	CCC_2015010304824714
Certificado CQC	CQC2015010304824714
Declaración de conformidad - CCC	2020980304001256
Declaración de conformidad - CE	1SBD250022U1000
Declaración de conformidad - UKCA	1SBD250044U1000
Certificado DNV	DNV_TAE00001AF-4
Certificado EAC	EAC_RUC-FRME77B03199
Certificado LR	LRS_LR23403517TA-02
Certificado RMRS	RMRS_1802705280
Certificado UL	UL-US-L312527-1141-10303102-9
	UL-CA-L312527-4141-10303102-9
Tarjeta de listado UL	E312527
Información de Embalaje
Embalaje Nivel 1 Unidades	box 1 piece
Embalaje Nivel 1 Ancho	167 mm
Embalaje Nivel 1 Largo	180 mm
Embalaje Nivel 1 Alto	97 mm
Embalaje Nivel 1 Peso	1.16 kg
Embalaje Nivel 1 EAN	3471523157712
Embalaje Nivel 2 Unidades	box 6 piece
Embalaje Nivel 2 Ancho	250 mm
Embalaje Nivel 2 Largo	300 mm
Embalaje Nivel 2 Alto	300 mm
Embalaje Nivel 2 Peso	6.96 kg
Paquete Nivel 3 Unidades	144 piece
Clasificaciones
Código de clasificación de objetos	Q
ETIM 4	EC000066 - Magnet contactor, AC-switching
ETIM 5	EC000066 - Magnet contactor, AC-switching
ETIM 6	EC000066 - Power contactor, AC switching
ETIM 7	EC000066 - Power contactor, AC switching
ETIM 8	EC000066 - Power contactor, AC switching
Clase electrónica	V11.0 : 27371003
UNSPSC	39121529
Código de categoría granular de IDEA (IGCC)	4758 >> Iec Contactors
Número E (Finlandia)	3708058
Número E (Suecia)	3210669

ETIM for 1SBL367082R1122 Interruptores de baja tensión (EC000066)
Característica	Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978)	24 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979)	24 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980)	20 V
Tipo de tensión de accionamiento (EF008242)	CA/CC
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393)	100 A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392)	53 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364)	22 kW
Apto para instalación en serie (EF001126)	No
Número de contactos auxiliares normalmente abiertos (EF001376)	2
Número de contactos auxiliares normalmente cerrados (EF001377)	2
Tipo de conexión del circuito de corriente principal (EF006819)	Conexión roscada
Número de contactos normalmente cerrados como contactos principales (EF001375)	0
Número de contactos normalmente abiertos como contactos principales (EF001374)	3

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO PROTECCIÓN DE MOTORES ES.pdf	31 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario

Añadir comentario

ocultar

Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto? Sí No

	Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.

5 / 5 merci beaucoup

— sotitradim 29/11/2025
Valoración del cliente:

Producto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 04/10/2025
Valoración del cliente:

Producto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 18/09/2025
Valoración del cliente:

Producto: 31295 WÖHNER Portafusible Class CC 1p, 3
5 / 5 Usefull product

— B rahul 18/09/2025
Valoración del cliente:

Producto: 2CSF202004R1250 ABB Int.dif.FH202AC-25/0,03 2
