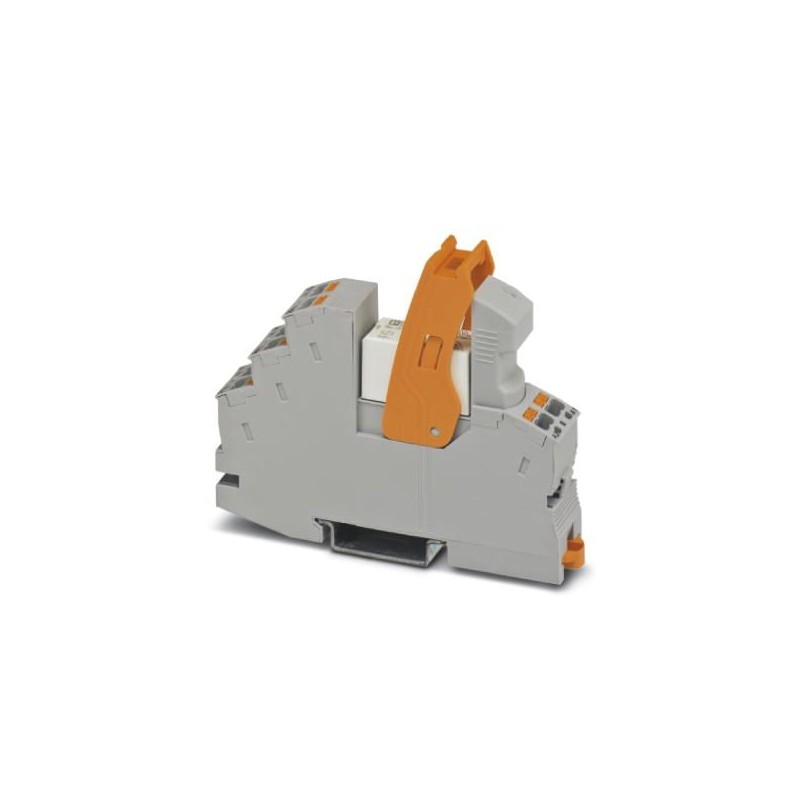

RIF-1-RPT-LDP-24DC/1X21AU
2903338
PHOENIX_CONTACT
10
Módulo de relé
Interface
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 2903338 |
---|---|
Quantidade de embalagem (VPE) | 10 Unid |
Página de catálogo | Página 340 (C-5-2017) |
GTIN | 4046356732703 |
Peso por unidade (exclusive embalagem) | 67,840 GRM |
Número do imposto alfandegário | 85364110 |
País de origem | DE (Alemanha) |
Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
---|---|
Tipo de indicação | Instrução para funcionamento |
Nota | Ponte conectora FBS 2-6... para o lado da entrada (A2) e ponte conectora FBS-2-8... para o lado da saída (11/ 21) |
Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Tensão nominal de entrada UN | 24 V DC |
---|---|
Faixa de tensão de entrada relativa a UN | vide diagrama |
Típica corrente de entrada com UN | 18 mA |
Tempo de resposta típico | 8 ms |
Tempo de retorno típico | 10 ms |
Tensão de bobina | 24 V DC |
Ligação de proteção | Diodo supressor |
Indicação de tensão operacional | LED amarelo |
Potência de dissipação máxima com condição nominal | 0,43 W |
Versão do contato | 1 inversor |
---|---|
Tipo de contato de comutação | Contato simples |
Material de contato | AgNi, camada à ouro |
Tensão de comutação máxima | 30 V AC |
36 V DC | |
Tensão de comutação mínima | 100 mV (com 10 mA) |
Corrente de comutação mínima | 1 mA (com 24 V) |
Corrente de ligação máxima | 50 mA |
Corrente máx. em regime permanente | 50 mA |
Potência de desligamento (carga ôhmica) máxima | 1,2 W (com 24 V DC) |
Capacidade de comando | 2 A (com 24 V, AC15) |
Material de contato | AgNi |
---|---|
Nota | Os seguintes valores se aplicam com camada de ouro danificada |
Tensão de comutação máxima | 250 V AC/DC |
Tensão de comutação mínima | 12 V (com 10 mA) |
Corrente máx. em regime permanente | 50 A (20 ms, contato NA) |
Corrente de comutação mínima | 10 mA (com 12 V) |
Potência de desligamento (carga ôhmica) máxima | 264 W (com 24 V DC) |
58 W (com 48 V DC) | |
48 W (com 60 V DC) | |
50 W (com 110 V DC) | |
80 W (com 220 V DC) | |
2750 VA (com 250 V AC) | |
Capacidade de comando | 2 A (com 24 V, DC13) |
0,2 A (com 110 V, DC13) | |
0,2 A (com 250 V, DC13) | |
2 A (com 24 V, AC15) | |
2 A (com 120 V, AC15) | |
2 A (com 250 V, AC15) |
Denominação conexão | Lado de excitação |
---|---|
Tipo de conexão | Conexão Push-in |
Comprimento de isolamento | 8 mm |
Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
0,14 mm² ... 1,5 mm² (Terminal tubular com isolação de plástico) | |
0,14 mm² ... 1 mm² (Terminal tubular com luva de plástico, dois condutores no borne duplo) | |
Bitola do condutor AWG | 26 ... 16 (rígido) |
26 ... 16 (flexível) |
Denominação conexão | Lado de contato |
---|---|
Tipo de conexão | Conexão Push-in |
Comprimento de isolamento | 8 mm |
Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
0,14 mm² ... 1,5 mm² (Terminal tubular com isolação de plástico) | |
0,14 mm² ... 1 mm² (Terminal tubular com luva de plástico, dois condutores no borne duplo) | |
Bitola do condutor AWG | 26 ... 16 (rígido) |
26 ... 16 (flexível) |
Tipo de indicação | Instrução para funcionamento |
---|---|
Nota | Ponte conectora FBS 2-6... para o lado da entrada (A2) e ponte conectora FBS-2-8... para o lado da saída (11/ 21) |
Tensão de teste bobina de relé/contato de relé | 4 kVeff(50 Hz, 1 min) |
Modo operacional | 100 % ED |
Grau de proteção | IP20 (Base do relé) |
RT II (Relé) | |
Vida útil mecânica | ca. 3x 107ciclos de manobras |
Vida útil elétrica | vide diagrama |
Posição de montagem | opcional |
Instrução de montagem | ordenados sem intervalo |
Peso líquido (SAP) | 67,84 g |
Normas / Determinações | DIN EN 50178 |
---|---|
Tensão de isolamento nominal | 250 V AC |
Tensão de teste | 6 kV |
Isolamento | isolamento seguro |
Grau de impurezas | 2 |
Categoria de sobretensão | III |
Classe de inflamabilidade conforme UL 94 | V2 |
China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
---|---|
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Título: | Tamanho: | Tipo: |
---|---|---|
PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 27 Mbytes | |
PHOENIX CONTACT-2903338-RIF-1-RPT-LDP-24DC/1X21AU | 152 Kbytes |
