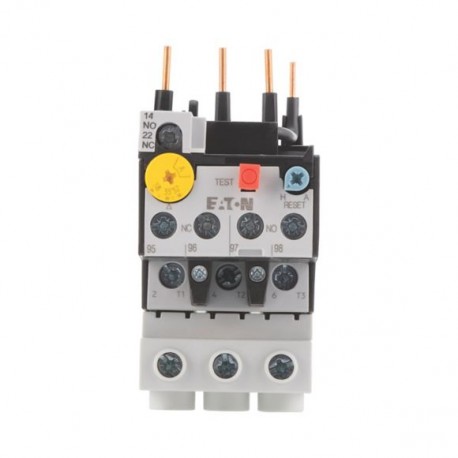

Normas
IEC/EN 60947, VDE 0660 UL, CSA
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
Faixa de operação a norma IEC/EN 60947
PTB: -5 °C A +55 °C
Temperatura ambienteAberto
-25 - +40 °C
Compensação de temperatura
Contínuo
Mecânica, resistência ao choque
Dez
Sinusoidal
Choque duração de 10 ms g
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V
Tensão operacional nominal [Ue]
690 V AC
Isolamento de segurança EN 61140Entre contatos auxiliares e principais contatos
440 V CA
Isolamento de segurança EN 61140Entre os principais circuitos
440 V CA
Temperatur a compensação de erro residual > 40 ºC
≦ De 0,25 %/K
Atual de perda de calor (3 condutores)Valor inferior da faixa de ajuste
6 W
Atual de perda de calor (3 condutores)Configuração máxima
8.4 W
Terminal de capacidadesSólidos
1 x (6 - 16) mmDois
Terminal de capacidadesFlexível com virola
1 x (6 - 16) mmDois
Terminal de capacidadesEncalhado
1 x 16 mmDois
Terminal de capacidadesSólido ou trançado
10 - 6 AWG
Comprimento de decapagem
10 mm
FerramentasChave de fenda Pozidriv
2 Tamanho
FerramentasChave de fenda padrão
1 x 6 mm
Auxiliar de controle e circuitos de
Nominal de impulso atmosférico tensão [Uimp]
4000 V
Categoria de sobretensão/grau de poluição
III/3
Terminal de capacidadesSólidos
1 x (0.75 - 4)
2 x (0.75 - 4) mmDois
Terminal de capacidadesFlexível com virola
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
Terminal de capacidadesSólido ou trançado
2 x (18 - 14) AWG
Terminais de parafuso
M3.5
Comprimento de decapagem
8 mm
FerramentasChave de fenda Pozidriv
2 Tamanho
FerramentasChave de fenda padrão
1 x 6 mm
Tensão nominal de isolamento [Ueu]
500 V CA
Tensão operacional nominal [Ue]
500 V CA
Isolamento de segurança EN 61140entre os contatos auxiliares
240 V CA
Corrente térmica convencional [euth]
6 Um
Corrente operacional nominal [eue]AC-15Fazer contato120 V [Ie]
1,5 A
Corrente operacional nominal [eue]AC-15Fazer contato220 V, 230 V, 240 V [Ie]
1,5 A
Corrente operacional nominal [eue]AC-15Fazer contato380 V, 400 V, 415 V [Ie]
0,5 A
Corrente operacional nominal [eue]AC-15Fazer contato500 V [Ie]
0,5 A
Corrente operacional nominal [eue]AC-15Quebrar o contato120 V [Ie]
1,5 A
Corrente operacional nominal [eue]AC-15Quebrar o contato220 V, 230 V, 240 V [Ie]
1,5 A
Corrente operacional nominal [eue]AC-15Quebrar o contato380 V, 400 V, 415 V [Ie]
0,9 A
Corrente operacional nominal [eue]AC-15Quebrar o contato500 V [Ie]
0.8
Corrente operacional nominal [eue]DC L/R ≦ 15 ms
Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado.
Corrente operacional nominal [eue]DC L/R ≦ 15 ms24 V [Ie]
0,9 A
Corrente operacional nominal [eue]DC L/R ≦ 15 ms60 V [Ie]
0,75 A
Corrente operacional nominal [eue]DC L/R ≦ 15 ms110 V [Ie]
0,4 A
Corrente operacional nominal [eue]DC L/R ≦ 15 ms220 V [Ie]
0,2 A
Curto-circuito sem soldamax. fusível
6 Um gG/gL
Notas
Ambiente temperatura do ar: Operacional faixa de IEC/EN 60947, PTB: -5°C a +55°C
Principais circuitos de capacidade do terminal sólido e flexível condutores com anilhas: Quando usando 2 condutores de usar igual seções transversais.
A classificação de dados para tipos de aprovados
Contatos auxiliaresPiloto DeverAC operado
B300 na polaridade oposta,
B600 na mesma polaridade
Contatos auxiliaresPiloto DeverOperado DC
R300
Corrente De Curto-Circuito ClassificaçãoBásica Da AvaliaçãoSCCR
5 kA
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. Fusível
150 A
