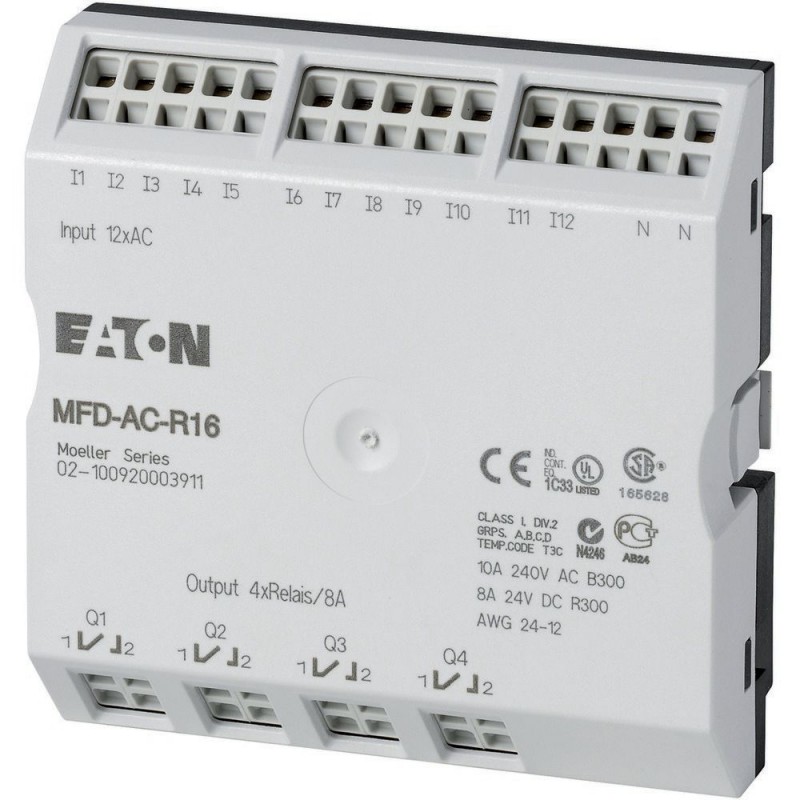

MFD-AC-R16 274093 0004519712 EATON ELECTRIC Módulo 12E / 4S Relay, 220VAC
MFD-AC-R16
274093
0004519712
EATON-MOELLER
Módulo 12E / 4S Relay, 220VAC
Controladores industriais (PLC) > Módulo de entradas/saídas digitais do PLC
Relés programáveis EASY e displays MFD
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Módulo de e/S, 100-240VAC, para MFD-AC-CP8, 12DI, 4DO relés
Módulo de e/S, fonte de alimentação 100-240VAC é ajustado para MFD-AC-CP8..., 12 entradas digitais, 4 saídas de relé
Programa de entrega
Tensão de alimentação
100 - 240 V AC
Entradas
Digital
Doze
Saídas
Relé de 10 (UL)
Quatro
Faixa de temperatura
Detector de temperatura
-
Para uso com
MFD-AC-CP8...
Dados técnicos
Geral
Normas
PT 61000-6-1/-2/-3/-4 IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Dimensões (W x H x D)
89 x 90 x 44 mm
Peso
0,153 do kg
Montagem
Equipados para a unidade de fonte de alimentação.
Terminal de capacidades
Sólidos
0.2⁄4 (AWG 24 - 12) mmDois
Flexível com virola
0.2⁄2.5 (AWG 24 - 12) mmDois
Chave de fenda padrão
3,5 x 0,6 mm
Climáticas, condições ambientais
Temperatura de funcionamento
-25 a 55, frio como o de acordo com a IEC 60068-2-1, o calor como de acordo com a IEC 60068-2-2 °C
Condensação
Tomar as medidas adequadas para evitar a condensação
Armazenamento
- 40 - 70 °C
De umidade relativa, sem condensação (IEC/EN 60068-2-30)
5 - 95 %
Pressão de ar (operação)
795 - 1080 hPa
Condições do ambiente, mecânica
Grau de poluição
Dois
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrações (IEC/EN 60068-2-6)Amplitude constante 0,15 mm
10 - 57 Hz
Vibrações (IEC/EN 60068-2-6)Aceleração constante de 2 g
57 - 150 Hz
Mecânica, resistência ao choque (IEC/EN 60068-2-27) semi-senoidal de 15 g/ms 11
18 Impactos
Solte a norma IEC/EN 60068-2-31 [altura de Queda]
50 mm
Queda livre, embalados (IEC/EN 60068-2-32)
1 m
Posição de montagem
Vertical ou horizontal
Compatibilidade eletromagnética (EMC)
Descargas eletrostáticas (IEC/EN 61000-4-2, Nível 3, ESD)A descarga de ar
8 kV
Descargas eletrostáticas (IEC/EN 61000-4-2, Nível 3, ESD)Contato descarga
6 kV
Campos eletromagnéticos (RFI) IEC EN 61000-4-3
10 V/m
Rádio supressão de interferência
EN 55011 Classe B, EN 55022 Classe B
Explosão de Impulso (IEC/EN 61000-4-4 Nível 3)Cabo de alimentação
2 kV
Explosão de Impulso (IEC/EN 61000-4-4 Nível 3)As linhas de sinal
2 kV
Poder de pulsos (surge) (IEC/EN 61000-4-5)
2 (cabos de alimentação, simétricas) kV
poder de pulsos (surge) (IEC/EN 61000-4-5, nível 2)
0.5 (simétrico linhas de energia) kV
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6)
10 V
Resistência de isolamento
Folga no ar e distâncias
EN 50178, UL 508, CSA C22.2, Nº 142
Resistência de isolamento
EN 50178
Fonte de alimentação
Dissipação de calor
17 W
Entradas digitais de 115/230 V AC
Número
Doze
Indicação de Status
Visor LCD (se presente)
Potencial de isolamentoA partir de fonte de alimentação
Nenhum
Potencial de isolamentoEntre entradas digitais
Nenhum
Potencial de isolamentoDas saídas
Sim
Potencial de isolamentoA partir da interface do PC, cartão de memória LÍQUIDO de rede, de FÁCIL Link
Sim
Tensão nominal L (sinusoidal)Em 0 sinal
0 - 40 V AC
Tensão nominal L (sinusoidal)Em 1 de sinal
79 - 264 V CA
Frequência nominal
50 - 60 Hz
Corrente de entrada em 1 de sinalI1 - I12
12 x 0,2 (em 115 V CA, 60 Hz), 12 x 0,5 (a 230 V CA, 50 Hz) mA
Tempo de atrasoTempo de atraso (0 - 1⁄1 - 0) I1 - I12, 50⁄60 Hz
10⁄100 ms
Max. admissível comprimento do cabo (por entrada)I1 - I12
Normalmente 60 m
Saídas de relé
Número
Quatro
Seccionamento paralelo de saídas para aumento da produção
Não permitido
A protecção de um relé de saída
Disjuntor B16 ou fusível 8-A (lenta)
Potencial de isolamentoA partir de fonte de alimentação
Sim
Potencial de isolamentoA partir dos dados
Nenhum
Potencial de isolamentoA partir da interface do PC, cartão de memória LÍQUIDO de rede, de FÁCIL Link
Sim
Potencial de isolamentoIsolamento de segurança de acordo com EN 50178
300 V AC
Potencial de isolamentoIsolamento básico
600 V CA
Vida útil mecânica [Operações]
10 x 10Seis
ContactosCorrente térmica convencional (10 UL)
8
ContactosRecomendado para carregar: 12 V AC/DC
> 500 mA
ContactosCurto-circuito à prova de cos ϕ = 1, característica B16 em 600 A
16 A
ContactosCurto-circuito à prova de cos ϕ = 0,5 a 0,7, característica B16 em Um 900
16 A
ContactosNominal de impulso atmosférico tensão Uimpde contato bobina
6 kV
ContactosTensão operacional nominal [Ue]
250 V CA
Tensão nominal de isolamento [Ueu]
250 V CA
Isolamento de segurança EN 50178, entre a bobina e contato
300 V AC
Isolamento de segurança EN 50178, entre 2 contactos
300 V AC
Capacidade de tomada deAC-15, 230 V AC, 3 [Operações]
Trezentos mil
Capacidade de tomada deCC-13, de 24 V DC, 5, 0,1 Hz [Operações]
Duzentos mil
Capacidade de interrupçãoAC-15 a, 250 V AC, 3 (600 Ops./h) [Operações]
Trezentos mil
Capacidade de interrupçãoDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Operações]
Duzentos mil
Filamento de lâmpada de carga1000 W com 230/240 V AC [Operações]
Vinte e cinco mil
Filamento de lâmpada de carga500 W em 115/120 V AC [Operações]
Vinte e cinco mil
Lâmpada fluorescente de cargaLâmpada fluorescente de carga de 10 x 58 W com 230/240 V ACCom o upstream dispositivo elétrico [Operações]
Vinte e cinco mil
Lâmpada fluorescente de cargaLâmpada fluorescente de carga de 10 x 58 W com 230/240 V ACDescompensada [Operações]
Vinte e cinco mil
Lâmpada fluorescente de cargaLâmpada fluorescente de carga de 1 x 58 W com 230/240 V AC, convencional, compensado [Operações]
Vinte e cinco mil
Frequência de comutaçãoOperações mecânicas
10 x 10Seis
Frequência de comutaçãoFrequência de comutação
10 Hz
Frequência de comutaçãoCarga resistiva/lâmpada de carga
2 Hz
Frequência de comutaçãoCarga indutiva
0,5 Hz
UL/CSAIninterrupto de corrente a 240 V CA
10 Um
UL/CSAIninterrupto de corrente a 24 V DC
8
UL/CSAACCircuito de controle de Classificação de Códigos (categoria de utilização)
B 300 Luz Piloto Dever
UL/CSAACMax. tensão nominal de operação
300 V AC
UL/CSAACmax. térmico de corrente contínua cos ϕ = 1 em B 300
5 Um
UL/CSAACmax. make/break cos ϕ ≠ capacidade de 1 a B 300
3600⁄360 VA
UL/CSADCCircuito de controle de Classificação de Códigos (categoria de utilização)
R 300 Luz Piloto Dever
UL/CSADCMax. tensão nominal de operação
300 V DC
UL/CSADCMax. térmica ininterrupta de corrente em R 300
1 Um
UL/CSADCMax. make/break capacidade em R 300
28⁄28 VA
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
17 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
PLC (EG000024) / PLC I/O digital-módulo (EC001419)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / SPS digitais de entrada/saída (módulo de [email protected] [AKE527014])
Tensão de alimentação AC 50 Hz
85 - 264 V
Tensão de alimentação CA 60 Hz
85 - 264 V
Tensão de alimentação DC
0 - 0 V
Tipo de tensão de tensão de alimentação
AC
Número de entradas digitais
Doze
Número de saídas digitais
Quatro
Entradas digitais configuráveis
Nenhum
Saídas digitais configuráveis
Nenhum
Corrente de entrada de sinal 1
0,5 mA
Permitido tensão de entrada
0 - 0 V
Tipo de tensão (tensão de entrada)
AC
Tipo de saída digital
Relé
Corrente de saída
8
Permitida a tensão na saída
0 - 0 V
Tipo de tensão de saída
AC/DC
Proteção contra curto-circuito, saídas disponíveis
Nenhum
Redundância
Nenhum
Tipo de conexão elétrica
Grampo de mola de conexão
Tempo de atraso no sinal de câmbio
10 - 100 ms
Adequado para funções de segurança
Nenhum
Categoria, de acordo com EN 954-1
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Appendant agente de operação (Ex ia)
Nenhum
Appendant agente de operação (Ex ib)
Nenhum
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Largura
90 mm
Altura
44 mm
Profundidade
89 mm
Aprovações
Padrões De Produto
IEC/EN ver Dados Técnicos; UL 508, CSA C22.2 Nº 142-M1987; CSA C22.2 Nº 213-M1987; marcação CE
UL Arquivo Nº.
E135462
UL Controlo de Categoria Nenhuma.
NRAQ
CSA Arquivo.
012528
CSA Classe Nenhuma.
2252-01 + 2258-02
América Do Norte Certificação
UL, CSA
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -
Dimensões
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON SAFETY LOGIC EN.pdf | 2 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
