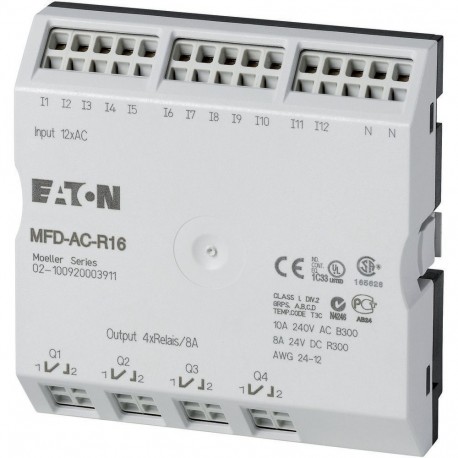

MFD-AC-R16 274093 0004519712 EATON ELECTRIC Módulo de E/S MFD 100-240 V AC 12ED(4EA), 4SD Para MFD-CP8/CP10
MFD-AC-R16
274093
0004519712
EATON-MOELLER
Módulo de E/S MFD; 100-240 V AC; 12ED(4EA), 4SD; Para MFD-CP8/CP10
Módulo de E/S, 100-240VAC, para relés MFD-AC-CP8, 12DI, 4DO
Módulo de E/S, fuente de alimentación 100-240VAC encajada en MFD-AC-CP8..., 12 entradas digitales, 4 salidas de relé
Controladores industriales (PLC) > Módulo de entradas/salidas digitales de PLC
Relés programables EASY y pantallas MFD
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Módulo de e/S, 100-240VAC, para MFD-AC-CP8, 12DI, 4DO relés
Módulo de e/S, fuente de alimentación 100-240VAC se colocaron sobre MFD-AC-CP8..., 12 entradas digitales, 4 salidas de relé
Programa de entrega
Tensión de alimentación
100 - 240 V AC
Entradas
Digital
Doce
Salidas
Relé 10 A (UL)
Cuatro
Rango de temperatura
Detector de temperatura
-
Para el uso con
MFD-AC-CP8...
Datos técnicos
General
Normas
EN 61000-6-1/-2/-3/-4, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Dimensiones (W x H x D)
89 x 90 x 44 mm
Peso
0.153 kg
Montaje
Instalado en la unidad de suministro de energía.
Terminal de capacidades
Sólido
0.2⁄4 (AWG 24 - 12) mmDos
Flexible con el casquillo
0.2⁄2.5 (AWG 24 - 12) mmDos
Destornillador estándar
3,5 x 0,6 mm
Condiciones climáticas ambientales
Temperatura ambiente de operación
-25 a 55, frío según IEC 60068-2-1, calor según IEC 60068-2-2 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Almacenamiento
- 40 - 70 °C
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 - 95 %
La presión de aire (funcionamiento)
795 - 1080 hPa
Condiciones ambientales, mecánicos
Grado de contaminación
Dos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones (IEC/EN 60068-2-6)Amplitud constante 0,15 mm
De 10 a 57 Hz
Vibraciones (IEC/EN 60068-2-6)La aceleración constante de 2 g
De 57 a 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
1 m
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de aire
8 kV
La descarga electrostática (IEC/EN 61000-4-2, Nivel 3, ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
10 V/m
Supresión de interferencia de Radio
EN 55011 Clase B, EN 55022 Clase B
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Cable de alimentación de la
2 kV
Ráfaga de Impulsos (IEC/EN 61000-4-4, Nivel 3)Las líneas de señal de
2 kV
La potencia de los pulsos (surge) (IEC/EN 61000-4-5)
2 (los cables de la fuente, simétrica) kV
la potencia de los pulsos (surge) (IEC/EN 61000-4-5, nivel 2)
0.5 (simétrica líneas de energía) kV
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
EN 50178, UL 508, CSA C22.2, Nº 142,
Resistencia de aislamiento
EN 50178
Fuente de alimentación
La disipación de calor
17 W
Entradas digitales 115/230 V AC
Número de
Doce
Indicación del estado de
LCD-pantalla (si está presente)
Potencial de aislamientoDe la fuente de alimentación
No
Potencial de aislamientoEntre las entradas digitales
No
Potencial de aislamientoA partir de las salidas
Sí
Potencial de aislamientoDesde el interface de PC, tarjeta de memoria de la RED de la red, EASY-Link
Sí
Tensión nominal L (sinusoidal)En el 0 de la señal
0 - 40 V AC
Tensión nominal L (sinusoidal)Sobre la 1 de la señal
79 - 264 V AC
Frecuencia nominal
50 - 60 Hz
La corriente de entrada de señal 1I1 - I12
12 x 0,2 (a 115 V CA, 60 Hz), 12 x 0,5 (a 230 V AC, 50 Hz) mA
Tiempo de retardoTiempo de retardo de (0 - 1⁄1 - 0) I1 - I12, 50⁄60 Hz
10⁄100 ms
Max. admisible de la longitud del cable (por entrada)I1 - I12
Normalmente 60 m
Salidas de relé
Número de
Cuatro
Paralelo de conmutación de las salidas para el aumento de la producción
No está permitido
La protección de un relé de salida
Disyuntor B16 o fusible 8 A (lento)
Potencial de aislamientoDe la fuente de alimentación
Sí
Potencial de aislamientoA partir de las entradas
No
Potencial de aislamientoDesde el interface de PC, tarjeta de memoria de la RED de la red, EASY-Link
Sí
Potencial de aislamientoAislamiento de seguridad conforme a EN 50178
300 V AC
Potencial de aislamientoAislamiento básico
600 V AC
La esperanza de vida, mecánica [Operaciones]
10 x 10Seis
ContactosCorriente térmica convencional (10 UL)
8 Un
ContactosRecomendado para carga: 12 V AC/DC
> 500 mA
ContactosCortocircuitos cos ϕ = 1, característica B16 en Un 600
16 Un
ContactosCortocircuitos cos ϕ = 0.5 a 0.7, característica B16 en Un 900
16 Un
ContactosNominal soportada de impulso de tensión Uimpde contacto de la bobina
6 kV
ContactosTensión nominal [Ue]
250 V AC
Tensión nominal de aislamiento [Uyo]
250 V AC
Seguro de aislamiento EN 50178 entre bobina y contacto
300 V AC
Seguro de aislamiento EN 50178 entre 2 contactos
300 V AC
La capacidad de fabricación deAC-15 A 230 V CA, 3 A [Operaciones]
Trescientos mil
La capacidad de fabricación deDC-13 24 V CC, 5 a, 0,1 Hz [Operaciones]
Doscientos mil
Capacidad de rupturaAC-15 A, 250 V CA, 3 A (600 Ops./h) [Operaciones]
Trescientos mil
Capacidad de rupturaDC-13, L/R ≦ 150 ms, 24 V DC, 1 a (500 S/h) [Operaciones]
Doscientos mil
El filamento de la bombilla de carga1000 W en 230/240 V AC [Operaciones]
Veinticinco mil
El filamento de la bombilla de carga500 W en 115/120 V AC [Operaciones]
Veinticinco mil
Lámpara fluorescente de cargaLámpara fluorescente de carga de 10 x 58 W en 230/240 V ACArriba dispositivo eléctrico [Operaciones]
Veinticinco mil
Lámpara fluorescente de cargaLámpara fluorescente de carga de 10 x 58 W en 230/240 V ACNo Compensadas [Operaciones]
Veinticinco mil
Lámpara fluorescente de cargaLámpara fluorescente de carga 1 x 58 W en 230/240 V AC, convencional, compensada [Operaciones]
Veinticinco mil
Frecuencia de conmutaciónOperaciones mecánicas
10 x 10Seis
Frecuencia de conmutaciónFrecuencia de conmutación
10 Hz
Frecuencia de conmutaciónCarga resistiva/de la lámpara de carga
2 Hz
Frecuencia de conmutaciónCarga inductiva
0,5 Hz
UL/CSACorriente ininterrumpida a 240 V de CA
10 Un
UL/CSAIninterrumpida de corriente a 24 V DC
8 Un
UL/CSACAClasificación del Circuito de Control de los Códigos de la categoría de utilización)
B 300 Luz Piloto Deber
UL/CSACAMax. voltaje de operación nominal
300 V AC
UL/CSACAmax. corriente continua térmica cos ϕ = 1 a B 300
5 Un
UL/CSACAmax. cierre/apertura cos ϕ ≠ capacidad 1 a B 300
3600⁄360 VA
UL/CSADCClasificación del Circuito de Control de los Códigos de la categoría de utilización)
R 300 Luz Piloto Deber
UL/CSADCMax. voltaje de operación nominal
300 V DC
UL/CSADCMax. térmica de la corriente ininterrumpida en R 300
Uno
UL/CSADCMax. cierre/apertura de la capacidad a R 300
28⁄28 de VA
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
17 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
Los PLC (EG000024) / PLC I/O digital-módulo (EC001419)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / SPS digital módulo de entrada/salida ([email protected] [AKE527014])
Tensión de alimentación de CA de 50 Hz
85 - 264 V
Tensión de alimentación de CA de 60 Hz
85 - 264 V
Tensión de alimentación DC
0 - 0 V
Voltaje tipo de tensión de alimentación
CA
Número de entradas digitales
Doce
Número de salidas digitales
Cuatro
Entradas digitales configurables
No
Salidas digitales configurables
No
La corriente de entrada de la señal de 1
0,5 mA
Permitido de tensión en la entrada
0 - 0 V
El tipo de voltaje (voltaje de entrada)
CA
Tipo de salida digital
Relé
La corriente de salida
8 Un
Permitido de tensión en la salida
0 - 0 V
Tipo de voltaje de salida
AC/DC
Protección de corto circuito, salidas disponibles
No
La redundancia
No
Tipo de conexión eléctrica
La abrazadera de la primavera de conexión
Tiempo de retardo a la señal de cambio
10 - 100 ms
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
90 mm
Altura
44 mm
Profundidad
89 mm
Aprobaciones
Normas De Producto
IEC/EN ver Datos Técnicos; UL 508; CSA C22.2 Nº 142-M1987; CSA C22.2 Nº 213-M1987; marcado CE
UL File No.
E135462
UL Categoría de Control No.
NRAQ
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
2252-01 + 2258-02
América Del Norte Certificación
En la lista UL, certificación CSA
Grado de Protección
IEC: IP20, UL/CSA Tipo: -
Dimensiones
| Característica | Valor |
|---|---|
| Tensión de alimentación 50 Hz CA (EF007532) | 85 V |
| Tensión de alimentación 60 Hz CA (EF007533) | 85 V |
| Tensión de alimentación CC (EF007534) | 0 V |
| Tipo de tensión de alimentación (EF002991) | CA |
| Número de entradas digitales (EF001992) | 12 |
| Número de salidas digitales (EF001993) | 4 |
| Entradas digitales configurables (EF008516) | No |
| Salidas digitales configurables (EF008520) | No |
| Corriente de entrada en la señal 1 (EF001428) | 0.5 mA |
| Tensión de entrada permitida (EF007554) | 0 V |
| Tipo de corriente (entrada) (EF003033) | CA |
| Tipo de salida digital (EF003601) | Relé |
| Corriente de salida (EF003202) | 8 A |
| Tensión de salida permitida (EF007553) | 0 V |
| Tipo de corriente de salida (EF008222) | CA |
| Protección contra cortocircuitos, salidas disponibles (EF003203) | No |
| Redundancia (EF003156) | No |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Tiempo de retardo con cambio de señal (EF002382) | 10 ms |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 88 mm |
| Altura (EF000040) | 90 mm |
| Profundidad (EF000049) | 44 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf | 9 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
