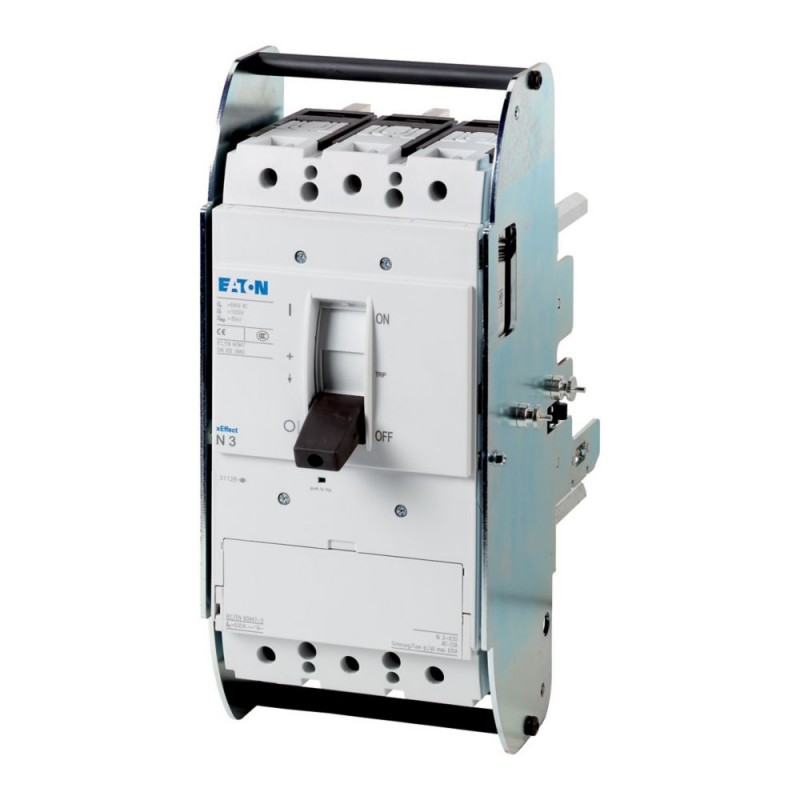

Proteção contra contato direto
Dedo e volta da mão-prova com a norma DIN EN 50274/VDE 0106, parte 110
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - + 70 °C
Temperatura ambienteOperação
-25 - +70 °C
Mecânica, resistência ao choque (10 ms semi-senoidal de choque), de acordo com a norma IEC 60068-2-27
20 (meia-sinusoidal choque de 20 ms) g
Isolamento de segurança EN 61140Entre contatos auxiliares e principais contatos
500 V CA
Isolamento de segurança EN 61140entre os contatos auxiliares
300 V AC
Posição de montagemPosição de montagem
Vertical e 90° em todas as direções |
| Com residual-versão atual XFI: |
- NZM1, N1, NZM2, N2: vertical e 90° em todas as direções |
com o plug-in adaptador de elementos |
- NZM1, N1, NZM2, N2: vertical, 90° esquerda/direita |
com gaveta extraível: |
- NZM3, N3: vertical, 90 ° à esquerda |
- NZM4, N4: vertical |
com o operador remoto: |
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical e 90° em todas as direções |
Direção de alimentação de entrada
conforme necessário
Grau de proteçãoDispositivo
Na área dos dispositivos de IHM: IP20 (proteção básica tipo)
Grau de proteçãoCompartimentos
Com isolamento de som surround: IP40
Com porta de acoplamento punho rotativo: IP66
Grau de proteçãoTerminações
Túnel de terminal: IP10
Fase isolante e banda terminal: IP00
Interruptores-seccionadores
Nominal a tensão de pico invariability [Uimp]Contatos principais
8000 V
Nominal a tensão de pico invariability [Uimp]Contatos auxiliares
6000 V
Tensão operacional nominal [Ue]
690 V AC
Avaliado freqüência de operação [f]
50/60 Hz
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
630 A
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1000 V
Use no revelaram a existência de sistemas de abastecimento de
Não 690 V
Outros dados técnicos (folha de catálogo)
Nominal de curto-circuito capacidade de tomada de [eucm]
Nominal de curta duração admissível corrente
Nominal condicional de curto-circuito [kA]
Com back-up de fusível
PN3(N3)-400...630: 630 Uma gG/gL
Com fusível a jusante
PN3(N3)-400...630: 630 Uma gG/gL
Nominal de decisão e capacidade de ruptura
Corrente operacional nominal [eue]AC-22/23A415 V [Ie]
630 A
Corrente operacional nominal [eue]AC-22/23A690 V [Ie]
630 A
Vida útil mecânica [Operações]
Quinze mil
Max. frequência de operação
60 Ops/h
AC-1400 V 50/60 Hz [Operações]
Cinco mil
AC-1415 V, 50/60 Hz [Operações]
Cinco mil
AC-1690 V 50/60 Hz [Operações]
Três mil
AC-3400 V 50/60 Hz [Operações]
Três mil
AC-3415 V, 50/60 Hz [Operações]
Três mil
AC-3690 V 50/60 Hz [Operações]
Dois mil
Acessórios necessários
NZM3-XAVS soquete da base de dados
Condutores de cobre e cabosCaixa de terminaisSólidos
2 x 16 mmDois
Condutores de cobre e cabosCaixa de terminaisEncalhado
1 x (35 - 240)
2 x (25 - 120) mmDois
Condutores de cobre e cabosTúnel de terminalEncalhado1-buraco
1 x (25 - 185) mmDois
Condutores de cobre e cabosTúnel de terminalEncalhadoFuro duplo
1 x (50 - 240)
2 x (50 - 240) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoDireto no switchSólidos
1 x 16
2 x 16 mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoDireto no switchEncalhado
1 x (25 - 120)
2 x (25 - 120) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão
2 x 300 mmDois
Al condutores, Al caboTúnel de terminalSólidos
1 x 16 mmDois
Al condutores, Al caboTúnel de terminalEncalhado1-buraco
1 x (25 - 185)2)mmDois
Al condutores, Al caboTúnel de terminalEncalhado
2)Je nach Kabelhersteller bis zu 240 mm2 anschließbar.
Al condutores, Al caboTúnel de terminalEncalhadoFuro duplo
1 x (50 - 240)
2 x (50 - 240) mmDois
Al condutores, Al caboParafuso do terminal e traseira-conexão do ladoDireto no switchSólidos
1 x 16
2 x (10 - 16) mmDois
Al condutores, Al caboParafuso do terminal e traseira-conexão do ladoDireto no switchEncalhado
1 x (25 - 120)
2 x (25 - 120) mmDois
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [max.]
10 x 32 x 1,0 + 5 x 32 x 1.0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensão
(2 x) 10 x 50 x 1,0 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão a parafuso
M10
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [min.]
20 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [max.]
2 x (10 x 50) mm
