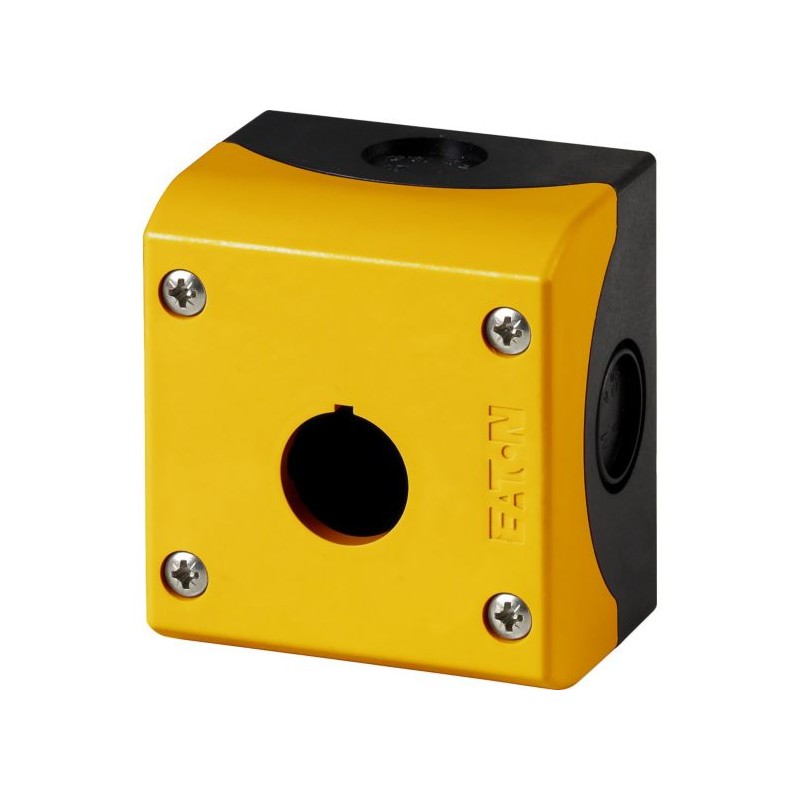

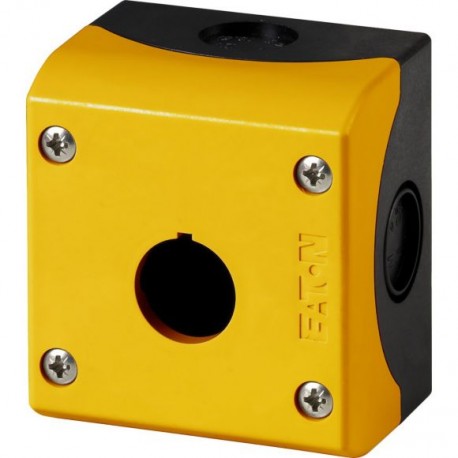

M22-IY1 216536 M22-IY1Q EATON ELECTRIC M22-IY1Q caixa vazia 1 elemento amarelo
M22-IY1
216536
M22-IY1Q
EATON-MOELLER
M22-IY1Q caixa vazia 1 elemento amarelo
Teclado do Surface; Isolante; Amarelo; 1 furo
Carcaça de montagem na superfície, amarelo, 1 local de montagem
Disjuntores de baixa tensão > Plataforma para dispositivos de comando e sinalização
Auxiliares de controle e sinalização
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Mais informação
▲Superfície de montagem do gabinete, amarelo, 1 local de montagem
Montagem em superfície de gabinete, da Habitação: Isolado de material, Com alto grau de parafusos de aço, Número de posições: 1, entrada de Cabo: traseiro: 2 x M16, na parte superior: 1 x M20 lateral: 2 x M20/M25 (1 x de cada lado), Grau de Proteção: IP66, IP67, IP69K, Cor RAL Valor: RAL 1004, Cor: Gabinete da base de dados de antracite, Conexão para SmartWire-DT: não, Para uso com: 1 x 22,5, Para uso com: Parada controlada/emergência-botões de parada de
Programa de entrega
A função básica acessórios
Superfície de montagem do gabinete
Habitação
Isolados de material
Com alto grau de parafusos de aço
Número de localizações
1 Qtd.
Entrada do cabo de aberturas
Entrada do cabo
traseira: 2 x M16
na parte superior: 1 x M20
lateral: 2 x M20/M25 (1 x de cada lado)
na parte superior: 1 x M20
lateral: 2 x M20/M25 (1 x de cada lado)
Grau de Proteção
GRAU DE PROTEÇÃO IP66, IP67, IP69
Cor
RAL Valor
RAL 1004
Cor
Gabinete da base de dados de antracite
Conexão para SmartWire-DT
nenhum
Para uso com
1 x ⌀ 22.5
Para uso com
Parada controlada/emergência-botões de parada de
Dados técnicos
Geral
Grau de Proteção
GRAU DE PROTEÇÃO IP66, IP67, IP69
Temperatura ambienteAberto
-25 - +70 °C
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Gabinete para dispositivos de circuito de controle (EC000200)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / Carcaça para comando e dos dispositivos de alarme ([email protected] [AKF023014])
Número de posições de comando
Um
Tipo de construção de habitação
Montagem de superfície de habitação
Material da carcaça
Plástico
Qualidade do Material de habitação
Outros
Diâmetro aberturas
22,5 mm
Cor da tampa
Amarelo
Grau de proteção (IP)
IP67/IP69K
Grau de proteção (NEMA)
4X
Largura
72 mm
Altura
80 mm
Profundidade
56 mm
Aprovações
Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo 3R, 4X, 12, 13
Dimensões
Premoulded cabo de entrada: fundo 2 x M16, parte superior: 1 x M20, airbags: 2 x M20/M25 (de cada lado, 1 x)
