> EATON - MOELLER>Auxiliares de controle e sinalização >M22-DDL-GR 216698 Y7-216698 ELECTRIC M22-DDL-GRQ Botão duplo, verde / vermelho
ANUNCIAR
Produto anterior Próximo produto

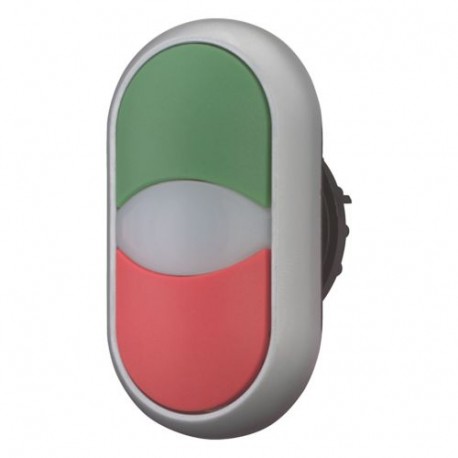

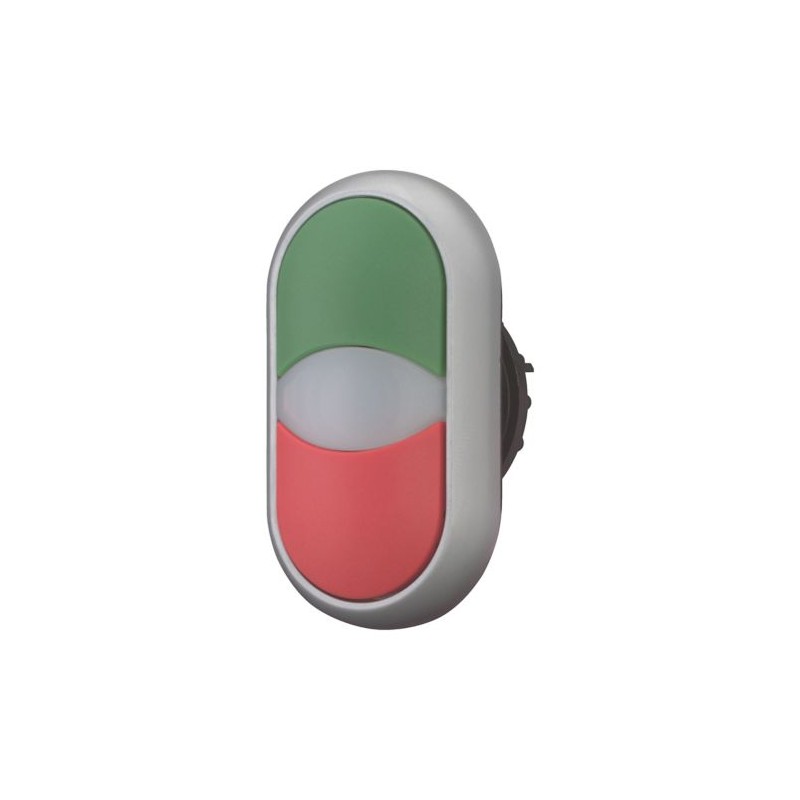

M22-DDL-GR 216698 Y7-216698 EATON ELECTRIC M22-DDL-GRQ Botão duplo, verde / vermelho Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-DDL-GR 216698 Y7-216698 EATON ELECTRIC M22-DDL-GRQ Botão duplo, verde / vermelho

M22-DDL-GR

216698

Y7-216698

EATON-MOELLER

5

M22-DDL-GRQ Botão duplo, verde / vermelho

Botão duplo + luz indicadora 22 mm Destaques Verde Branco

Eaton Moeller® series M22 Double actuator pushbutton, RMQ-Titan, Actuators and indicator lights non-flush, momentary, White lens, green, red, Blank, Bezel: titanium

Botão de acionamento duplo, Gama de produtos: RMQ-Titan, Unidade única, Design: Atuadores e luzes indicadoras não embutidas, momentâneos, Descrição: Lente branca, Placa de botão: verde, vermelha, Placa de botão em branco, Grau de proteção: IP66, Luneta: titânio, Conexão SmartWire-DT: sim, com conexões SWD-RMQ, Dimensões frontais: 29,7 x 54,7, Normas: IEC/EN 60947, VDE 0660

Mais detalhes


Aparelhos elétricos de baixa tensão > Elemento frontal para botão de pressão

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $89.56
Preço unitário: $17.91
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Double actuator pushbutton
Catalog Number
216698
EAN
4015082166984
Product Length/Depth
30 mm
Product Height
55 mm
Product Width
30 mm
Product Weight
0.015 kg
Compliances
CE Marked
Certifications
EN 60947-5
CSA Std. C22.2 No. 94-91
IEC 60947-5
CSA Std. C22.2 No. 14-05
VDE
CSA-C22.2 No. 14-05
CSA File No.: 012528
UL
UL 508
UL Category Control No.: NKCR
UL File No.: E29184
CSA-C22.2 No. 94-91
IEC/EN 60947
CSA
CE
CSA Class No.: 3211-03
IEC/EN 60947-5
VDE 0660
DNV
GL
LR
Model Code
M22-DDL-GR

Especificações do produto

Type
Double actuator
Actuator color
Green, red
Actuator function
Momentary
Spring-return
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Front ring
Operating frequency
3600 Operations/h
Button color
Green, white, red
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Connection to SmartWire-DT
With SWD-RMQ connections
Yes
Actuating force
5 N
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
40 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Number of command positions
2
Opening diameter
22.5 mm
Opening height
0 mm
Rated operational current for specified heat dissipation (In)
0 A
Bezel color
Titanium
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Bezel material
Plastic
Lens color
White
Design
Non-Flush
Classical
Mounting position
As required
Degree of protection
NEMA 3R
IP66
NEMA 4X
NEMA 13
NEMA 12
Degree of protection (front side)
IP66
NEMA 4X
Inscription
Blank
Front element type
Flat
Lens type
Oval
Lifespan, mechanical
200,000 Operations
Static heat dissipation, non-current-dependent Pvs
0 W
Width opening
0 mm
Product category
RMQ-Titan
Size
Front dimensions: 29,7 x 54,7 mm
Suitable for
Illumination

ETIM for 216698 Componentes industriais para Baixa Tensão (EC000221)
Característica Valor
Cor do botão (EF000190) Vermelho verde
Número de posições de comando (EF001372) 2
Forma de lente (EF006253) Oval
Diâmetro do furo (intervalo) (EF000079) 22.5 mm
Largura da abertura (EF004565) 0 mm
Altura da abertura (EF004778) 0 mm
Tipo de botão (EF001546) Plano
Adequado para iluminação (EF001142) Sim
Com difusor de proteção (EF005500) Não
Etiquetado (EF001537) Não
Função de comutação de encaixe (EF007447) Não
Retorno por mola/tátil (EF001407) Sim
Com anel frontal (EF006014) Sim
Material do anel frontal (EF005972) Plástico
Cor do anel frontal (EF002429) Crómio
Grau de proteção (IP), frente (EF003118) IP66
Grau de proteção (NEMA), parte frontal (EF011961) 4X

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-DDL-GR Y7-216698 216698 EN_289241.pdf 3 Mbytes M22-DDL-GR Y7-216698 216698 EN_289241.pdf
