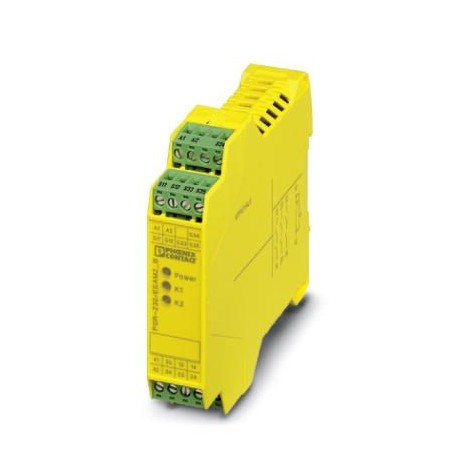

PSR-SCP-230AC/ESAM2/3X1/1X2/B 2901430 PHOENIX CONTACT Moduli di sicurezza
PSR-SCP-230AC/ESAM2/3X1/1X2/B
2901430
PHOENIX_CONTACT
Moduli di sicurezza
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2901430 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA111 - |
| Pagina catalogo | Pagina 260 (C_6_2017) |
| GTIN | 4046356592185 |
| Peso per pezzo (confezione esclusa) | 23,000 g |
| Numero tariffa doganale | 85371098 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Altezza | ≤ 2000 m (su NN) |
Dati d'ingresso
| Tensione di alimentazione del circuito di comando di dimensionamento US | |
|---|---|
| Tensione d'ingresso nominale UN | 230 V AC |
| Range d'ingresso rispetto a UN | 0,85 ... 1,1 |
| Corrente di ingresso tipica UN | 22 mA |
| Tensione nel circuito d'ingresso, di avvio e di retroazione | ~ 24 V DC |
| Tempo di eccitazione tipica | 50 ms (Avvio manuale) |
| 300 ms (start automatico) | |
| Tip. tempo di eccitazione con Us | 300 ms (comando mediante A1 o S11/S12) |
| Tempo di diseccitazione tipico | 20 ms (comando mediante S11/S12) |
| 150 ms (comando mediante A1) | |
| Tempo di ripristino | 1 s |
| Indicazione tensione di esercizio | LED verde |
| Segnalazione stato | 2 x LED verdi |
| Circuito di protezione | Prot. contro le sovratensioni Diodo soppressore |
| Prot. contro le sovratensioni Varistore | |
| Frequenza di commutazione massima | 0,5 Hz |
| Resistenza max. consentita del cavo | 50 Ω |
Dati d'uscita
| Esecuzione dei contatti | 3 contatti di sicurezza |
|---|---|
| 1 contatto d'uscita di segnalazione | |
| Materiale dei contatti | AgSnO2, doratura sottile |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 10 V AC/DC |
| Corrente di carico permanente | 6 A (Contatto in chiusura) |
| 5 A (Contatto di segnalazione) | |
| Max. corrente d'inserzione | 6 A |
| Min. corrente d’inserzione | 10 mA |
| arit. Corrente totale | 72 A2(ITH2= I12+ I22+ I32) |
| Max. potenza commutabile (carico ohmico) | 144 W (con 24 V DC) |
| 230 W (con 48 V DC) | |
| 68 W (con 110 V DC) | |
| 88 W (con 220 V DC) | |
| 2000 VA (con 250 V AC) | |
| Potenza commutabile (carico induttivo) massima | 48 W (con 24 V DC) |
| 40 W (con 48 V DC) | |
| 35 W (con 110 V DC) | |
| 33 W (con 220 V DC) | |
| Potere di interruzione minimo | 100 mW |
| Durata meccanica | circa 107cicli di manovre |
| Potere di rottura (360/h cicli di manovre) | 6 A (24 V DC) |
| 5 A (230 V AC) | |
| Fusibile d'uscita | 10 A gL/gG NEOZED (Contatti di sicurezza) |
| 6 A gL/gG NEOZED (Contatti di segnalazione) |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 23 g |
| Posizione d'installazione | a scelta |
| Tipo di montaggio | Montaggio su guida |
| Grado di protezione | IP20 |
| IP54 | |
| Grado di protez. luogo di installazione min. | IP54 |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| a innesto | sì |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
Dati tecnici di sicurezza
| Categoria di arresto | 0 |
|---|---|
| Safety Integrity Level (SIL) | 1 (in funzione dell'applicazione fino a SIL 3) |
| 1 (in funzione dell'applicazione fino a SIL 3) | |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | c (in funzione dell'applicazione fino a PL e) |
| Categoria | 1 (in funzione dell'applicazione fino a cat. 4) |
| Safety Integrity Level Claim Limit (SIL CL) | 1 (in funzione dell'applicazione fino a SILCL 3) |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178/VDE 0160 |
| Tensione di isolamento di nominale | 250 V AC |
| Tensione impulsiva di dimensionamento / isolamento | 4 kV / isolamento di base (separazione sicura, isolamento rinforzato e 6 KV tra A1-A2 / logica / contatti di sicurezza/di segnalazione.) |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Urti | 15g |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2901430-PSR-SCP-230AC/ESAM2/3X1/1X2/B | 137 Kbytes |
|
