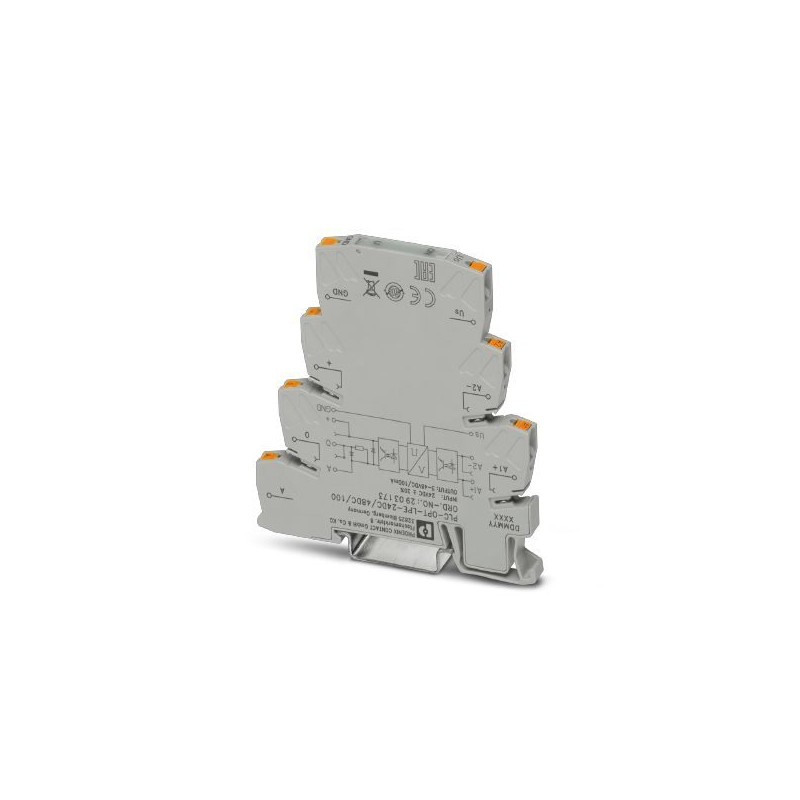

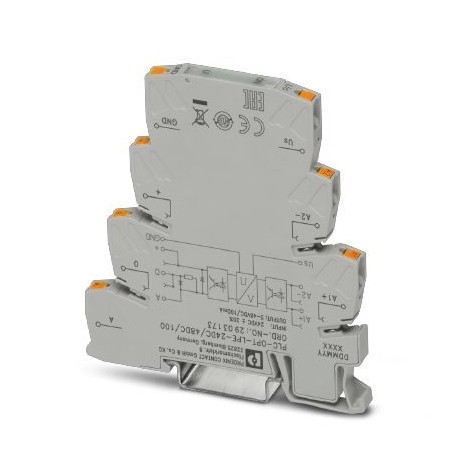

PLC-OPT-LPE-24DC/48DC/100 2903173 PHOENIX CONTACT Modulo temporale
PLC-OPT-LPE-24DC/48DC/100
2903173
PHOENIX_CONTACT
Modulo temporale
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2903173 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK6235 - |
| Pagina catalogo | Pagina 422 (C_5_2017) |
| GTIN | 4046356727860 |
| Peso per pezzo (confezione esclusa) | 32,350 g |
| Numero tariffa doganale | 85371098 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Ambient conditions
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 75 °C |
| Grado di protezione | IP20 |
Dati d'ingresso
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC |
|---|---|
| Range tensione d'ingresso | 19,2 V DC ... 28,8 V DC |
| Corrente di alimentazione, di comando, di dimensionamento IS | 13 mA (Ingresso low, uscita low) |
| 19 mA (Ingresso high, uscita high) | |
| Tensione di lavoro di dimensionamento UC | 24 V DC |
| Soglia di commutazione segnale "0" riferito a UC | < 0,4 |
| Soglia di commutazione segnale "1" riferito a UC | > 0,8 |
| Segnalazione stato | LED giallo |
| Indicazione tensione di esercizio | LED verde |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Limitazione sovratensione | > 33 V DC |
| Potenza dissipata in condizioni nominali | 0,07 W |
Dati d'uscita
| Range tensione d'uscita | 3 V DC ... 48 V DC |
|---|---|
| Corrente di carico permanente | 100 mA |
| Limitazione sovratensione | > 54 V DC |
| Caduta di tensione alla max. corrente limite permanente | < 1 V DC |
| Collegamento d'uscita | 3 conduttori, collegato a massa |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Smorzamento |
Connection data 1
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione Push-in |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Connection data 2
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione Push-in |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Generalità
| Tensione di prova ingresso/uscita | 2,5 kVeff(50 Hz, 1 min) |
|---|---|
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Denominazione | Distanze in aria e superficiali fra i circuiti |
| Norme/Disposizioni | DIN EN 50178 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178 |
| Tensione di isolamento nominale | 50 V DC |
| Tensione impulsiva di dimensionamento | 0,5 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2903173-PLC-OPT-LPE-24DC/48DC/100 | 121 Kbytes |
|
